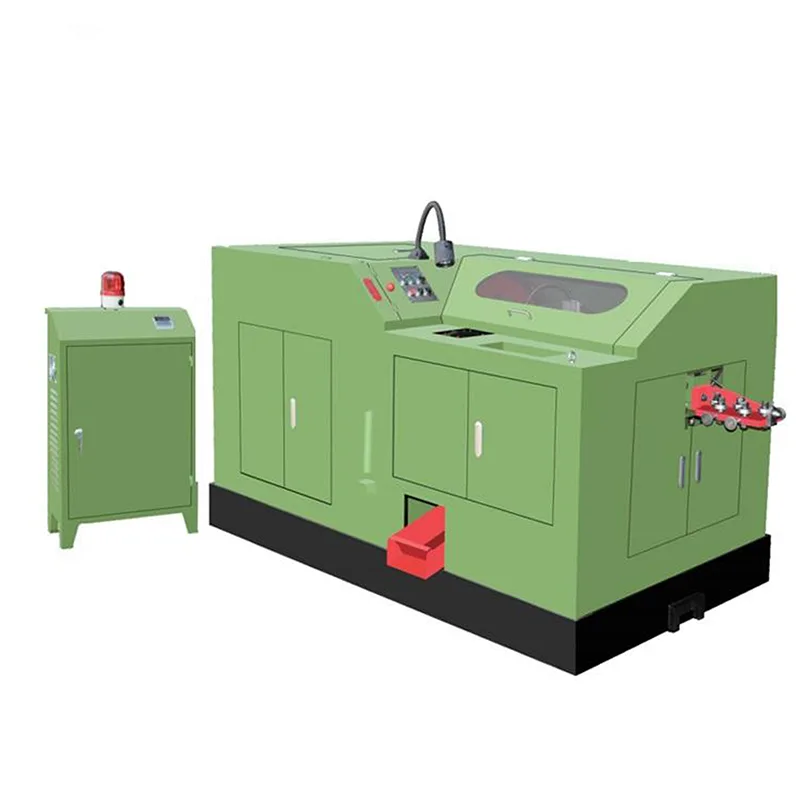

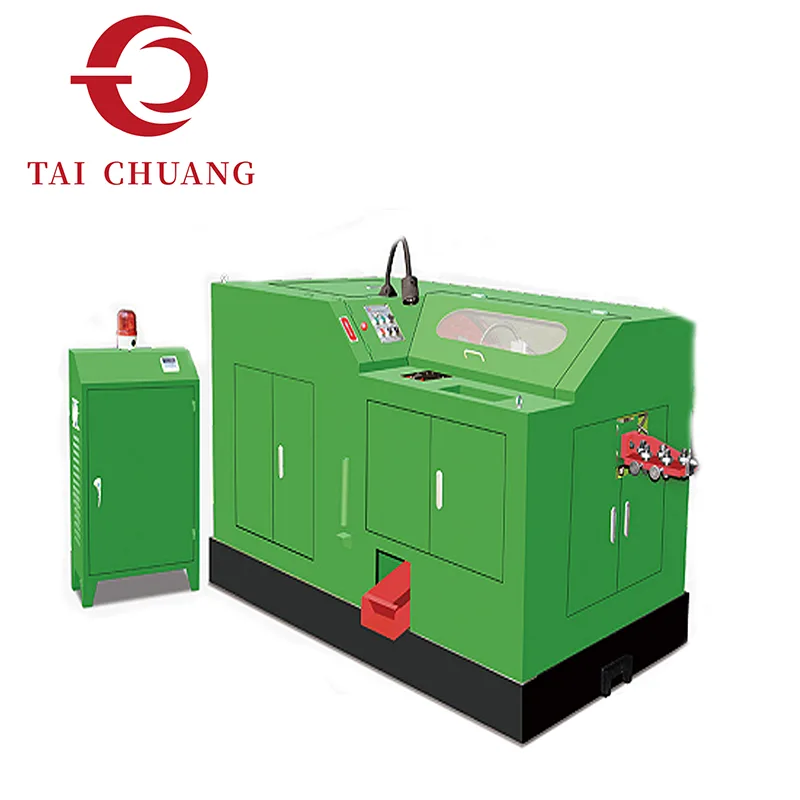

Diseñada para un conformado complejo de varios pasos, la máquina de cabezal en frío de 3 matrices y 6 golpes amplía la capacidad de deformación a través de seis golpes secuenciales distribuidos en tres matrices. Esta configuración permite un control progresivo del material, lo que permite lograr formas de cabeza intrincadas, transiciones debajo de la cabeza más largas y tolerancias dimensionales exigentes en un solo ciclo continuo.
TAICHUANG suministra esta solución de estampación en frío para fabricantes que producen sujetadores de ingeniería que requieren lógica de conformado avanzada, flujo de material estable y repetibilidad constante bajo cargas de producción elevadas. El sistema está desarrollado para líneas de sujetadores accionadas con precisión donde el control de la secuencia de conformado impacta directamente el roscado posterior, el tratamiento térmico y la calidad del ensamblaje.
|
Modelo |
Máx. Diámetro en blanco/mm |
Longitud máx. en blanco/mm |
Carrera/mm |
Capacidad/piezas/min |
Diámetro del troquel principal/mm |
Diámetro del troquel de corte/mm |
Diámetro del troquel/mm |
|
YH3615 |
Φ6.5 |
45 |
90 |
60-80 |
Φ46*100 |
Φ19*38 |
Φ31*75 |
|
YH3620 |
Φ9 |
70 |
125 |
50-70 |
Φ50*130 |
Φ24*40 |
Φ35*85 |
|
YH3625 |
Φ10 |
90 |
140 |
45-50 |
Φ58*150 |
Φ35*50 |
Φ38*120 |
|
Modelo |
Tamaño del cortador/mm |
Potencia del motor principal/kw |
Volumen (L*W*H)/m |
Peso/kg |
|
YH3615 |
10*32*75 |
Nivel 6 -4kw |
2,50*1,60*1,50 |
4000 |
|
YH3620 |
12*30*85 |
Nivel 6 -7.5kw |
2,80*1,90*1,90 |
5500 |
|
YH3625 |
14*45*105 |
Nivel 6 -18.5kw |
4,37*2,07*1,98 |
8600 |
La estructura de la máquina de cabezal en frío de 3 matrices y 6 golpes divide la deformación en microetapas controladas en lugar de forzar el movimiento del material con menos golpes fuertes.
Las características clave de formación incluyen:
Redistribución progresiva del volumen en seis etapas de impacto
Reducción del estrés de formación por golpe.
Alineación mejorada del flujo de fibra dentro de la estructura de la cabeza.
Consistencia dimensional mejorada para geometrías complejas
Esta lógica de formación por etapas admite:
Grandes relaciones cabeza-vástago
recovecos profundos
Perfiles de cabeza de varios pasos
Transiciones de hombros de precisión
Los golpes adicionales mejoran la controlabilidad, especialmente en piezas donde la simetría y la concentricidad son críticas.
Mayor flexibilidad de conformado para diseños de pernos avanzados
Repetibilidad dimensional estable en tiradas de producción largas
Mejor utilización del material mediante deformación controlada
Reducción del riesgo de agrietamiento en materiales de alta resistencia.
Distribución equilibrada de la carga de formado para mejorar la vida útil del troquel.
La máquina está diseñada para integrarse en entornos de fabricación de sujetadores de gran volumen donde la continuidad de la producción y la estabilidad de las piezas son esenciales.

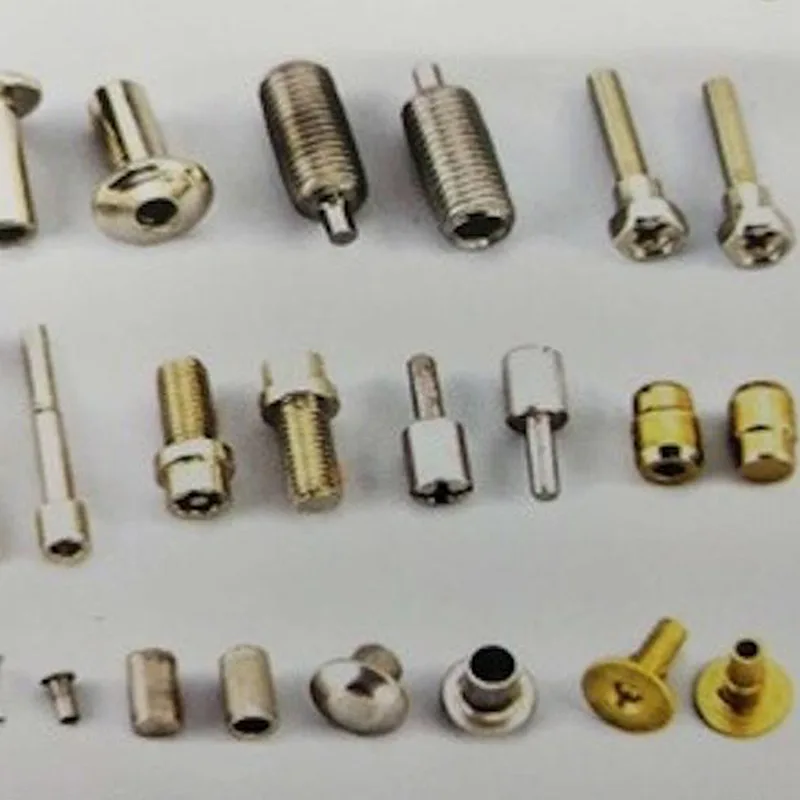

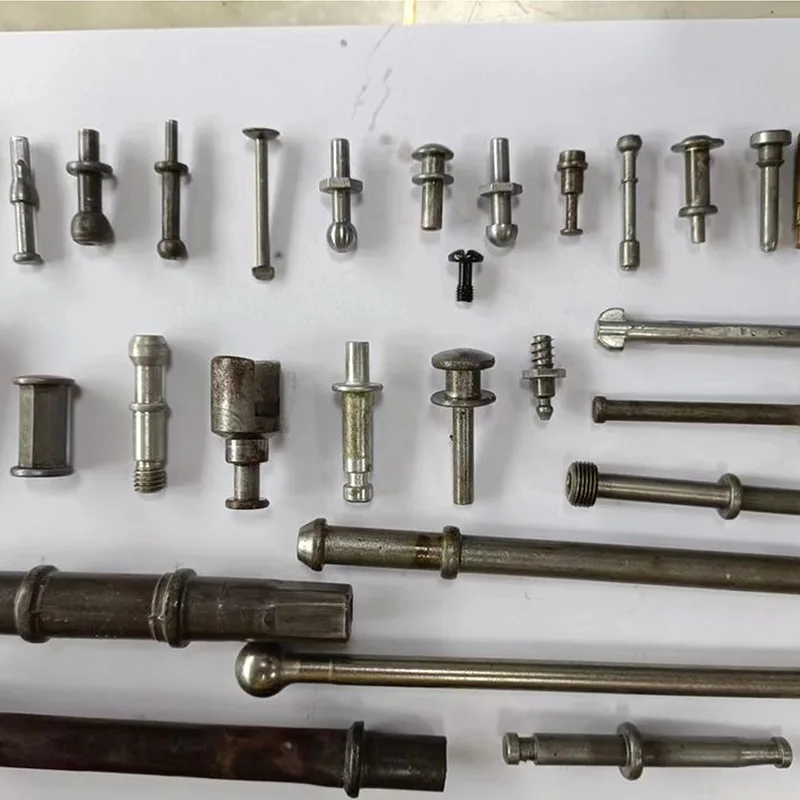

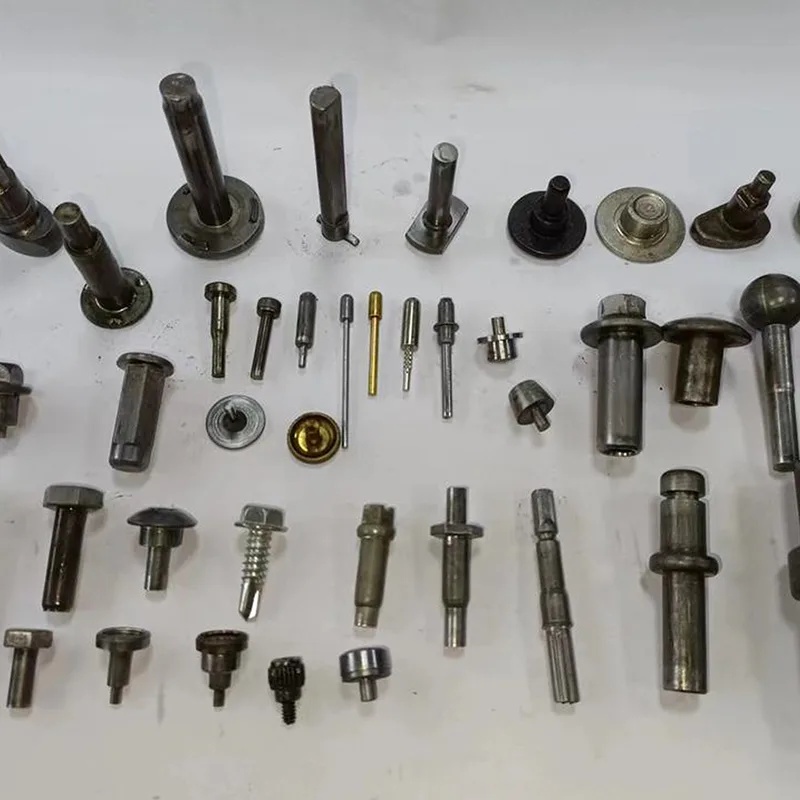

Adecuado para la fabricación:
Pernos estructurales automotrices
Elementos de sujeción para maquinaria pesada
Pernos de brida con características de hueco profundo
Pernos industriales de alta resistencia
Sujetadores de varios pasos diseñados a medida
La máquina de cabezal en frío de 3 troqueles y 6 golpes admite acero al carbono, acero aleado y grados seleccionados de acero inoxidable según la preparación del material y los parámetros de conformado.
La configuración de 3 matrices y 6 golpes generalmente se selecciona cuando:
La geometría del producto no se puede lograr con sistemas de 3 golpes
La resistencia del material aumenta la complejidad del conformado
La geometría de la cabeza requiere una forma progresiva
Se requiere una estrecha concentricidad y estabilidad dimensional.
El procesamiento posterior exige una calidad constante del conformado previo al roscado
Este sistema cierra la brecha entre las máquinas multisoplado de nivel medio y las líneas de cabezales en frío a gran escala altamente especializadas.
P1: ¿Cuál es la ventaja de 6 golpes frente a 3 golpes?
Seis golpes permiten un control más preciso del flujo de material, lo que reduce la tensión de formación por etapa y mejora la precisión de la geometría.
P2: ¿Cómo afecta esto a la vida?
Distribuir la deformación en seis golpes reduce la tensión de impacto máxima, lo que puede mejorar la longevidad del troquel en condiciones de funcionamiento adecuadas.
P3: ¿Esta configuración está destinada a una producción de gran volumen?
Sí. Está diseñado para entornos de producción industrial continua que requieren estabilidad dimensional y confiabilidad del proceso.
