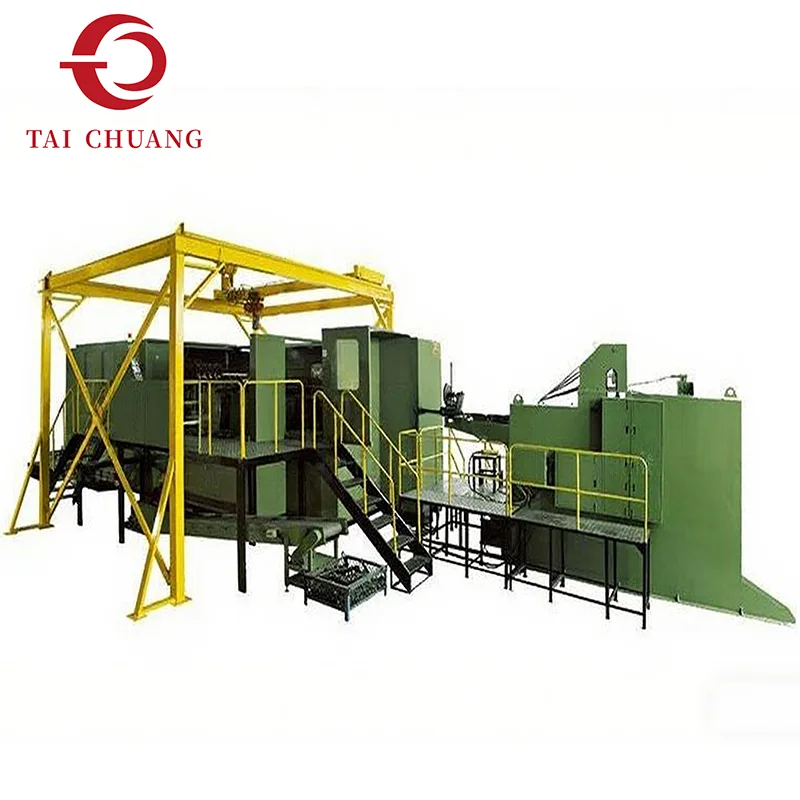

Nuestra máquina moldeadora en frío de piezas de servicio pesado está especialmente diseñada para formar materiales de mayor diámetro y manejar cargas de conformado más altas. En comparación con los modelos estándar, presenta un marco más pesado, un sistema de transmisión reforzado y una mayor capacidad de conformado general.
La producción de componentes pesados exige una presión de conformado constante y un posicionamiento preciso del material durante todo el proceso. Esta máquina cumple con estos requisitos a través de su estructura mecánica robusta y ciclos de formado estables y controlables.
TAICHUANG ofrece soluciones de estampación en frío de alta resistencia para fabricantes que producen componentes mecánicos de gran tamaño y sujetadores industriales de alta resistencia.
|
Modelo |
Unidad |
SJBP(H)-136L |
SJBP(H)-137L |
SJBP(H)-138L |
SJBP(H)-166S |
SJBP(H)-167S |
SJBP(H)-168S |
|
Estación de forja |
No. |
6 |
7 |
8 |
6 |
7 |
8 |
|
fuerza de forja |
kg |
180000 |
180000 |
180000 |
350000 |
350000 |
350000 |
|
Diámetro máximo de corte |
milímetros |
Φ23 |
Φ23 |
Φ23 |
Φ28 |
Φ28 |
Φ28 |
|
Longitud máxima de corte |
milímetros |
190 |
190 |
190 |
200 |
200 |
200 |
|
Rango de velocidad |
unidades/min |
50-90 |
50-90 |
50-80 |
50-80 |
40-70 |
40-70 |
|
Accidente cerebrovascular PKO |
milímetros |
30-50 |
30-50 |
30-50 |
30-50 |
30-50 |
30-50 |
|
K.O.Stroke |
milímetros |
175 |
175 |
175 |
180 |
180 |
180 |
|
Trazo de diapositiva principal |
milímetros |
270 |
270 |
270 |
274 |
274 |
274 |
|
motor principal |
kilovatios |
45 |
45 |
45 |
75 |
75 |
75 |
|
Tamaño del troquel de corte |
milímetros |
Φ75*100L |
Φ75*100L |
Φ75*100L |
Φ80*100L |
Φ80*100L |
Φ80*100L |
|
Tamaño del troquel de punzonado |
milímetros |
Φ60*130L |
Φ60*130L |
Φ60*130L |
Φ85*185L |
Φ85*185L |
Φ85*185L |
|
Tamaño del troquel principal |
milímetros |
Φ94*190L(315L) |
Φ94*190L(315L) |
Φ94*190L(315L) |
Φ116*200L(315L) |
Φ116*200L(315L) |
Φ116*200L(315L) |
|
Paso de troquel |
milímetros |
110 |
110 |
110 |
129 |
129 |
129 |
|
Dimensión de la máquina (L*"W"*H) |
centímetro |
670*310*270 |
670*320*270 |
690*330*270 |
740*350*285 |
740*360*290 |
760*390*300 |
|
Levantamiento de peso de referencia |
Tonelada |
38 |
41 |
45 |
60 |
63 |
65 |
|
Diámetro máximo de forjado en la cabeza |
milímetros |
Φ28 |
Φ28 |
Φ28 |
Φ32 |
Φ35 |
Φ35 |
|
Tamaño normal de perno |
milímetros |
8-14 |
8-14 |
8-14 |
10-18 |
10-18 |
10-18 |
|
Longitud del mango del espacio en blanco |
milímetros |
20-160 |
20-160 |
20-160 |
20-160 |
20-160 |
20-160 |
|
Modelo |
Unidad |
SJBP(H)-206L |
SJBP(H)-207L |
SJBP(H)-277LL |
SJBP(H)-208L |
SJBP(H)-256L |
SJBP(H)-257L |
SJBP(H)-258L |
|
Estación de forja |
No. |
6 |
7 |
7 |
8 |
6 |
7 |
8 |
|
fuerza de forja |
kg |
470000 |
470000 |
470000 |
470000 |
590000 |
590000 |
590000 |
|
Diámetro máximo de corte |
milímetros |
Φ36 |
Φ36 |
Φ36 |
Φ36 |
Φ40 |
Φ40 |
Φ40 |
|
Longitud máxima de corte |
milímetros |
240 |
240 |
360 |
240 |
320 |
320 |
320 |
|
Rango de velocidad |
unidades/min |
40-65 |
40-65 |
25-50 |
35-55 |
30-60 |
30-60 |
30-60 |
|
Accidente cerebrovascular PKO |
milímetros |
30-50 |
30-50 |
60 |
30-50 |
30-50 |
30-50 |
30-50 |
|
K.O.Stroke |
milímetros |
220 |
220 |
325 |
220 |
280 |
280 |
280 |
|
Trazo de diapositiva principal |
milímetros |
346 |
346 |
496 |
346 |
420 |
420 |
420 |
|
motor principal |
kilovatios |
110 |
110 |
110 |
110 |
132 |
132 |
132 |
|
Tamaño del troquel de corte |
milímetros |
Φ109*150L |
Φ109*150L |
Φ109*150L |
Φ109*150L |
Φ129*150L |
Φ129*150L |
Φ129*150L |
|
Tamaño del troquel de punzonado |
milímetros |
Φ90*215L |
Φ90*215L |
Φ90*215L |
Φ90*215L |
Φ120*270L |
Φ120*270L |
Φ120*270L |
|
Tamaño del troquel principal |
milímetros |
Φ125*240L(410L) |
Φ125*240L(410L) |
Φ125*345L(430L) |
Φ125*240L(410L) |
Φ148*300L(430L) |
Φ148*300L(430L) |
Φ148*300L(430L) |
|
Paso de troquel |
milímetros |
140 |
140 |
140 |
140 |
160 |
160 |
160 |
|
Dimensión de la máquina (L*"W"*H) |
centímetro |
840*415*320 |
840*425*320 |
930*410*325 |
840*440*320 |
1010*485*350 |
1010*500*350 |
1010*520*350 |
|
Levantamiento de peso de referencia |
Tonelada |
90 |
94 |
100 |
98 |
145 |
155 |
165 |
|
Diámetro máximo de forjado en la cabeza |
milímetros |
Φ50 |
Φ50 |
Φ50 |
Φ50 |
Φ60 |
Φ60 |
Φ60 |
|
Tamaño normal de perno |
milímetros |
12-22 |
12-22 |
12-22 |
12-22 |
16-28 |
16-28 |
16-28 |
|
Longitud del mango del espacio en blanco |
milímetros |
30-210 |
30-210 |
100-310 |
30-210 |
60-260 |
60-260 |
60-260 |

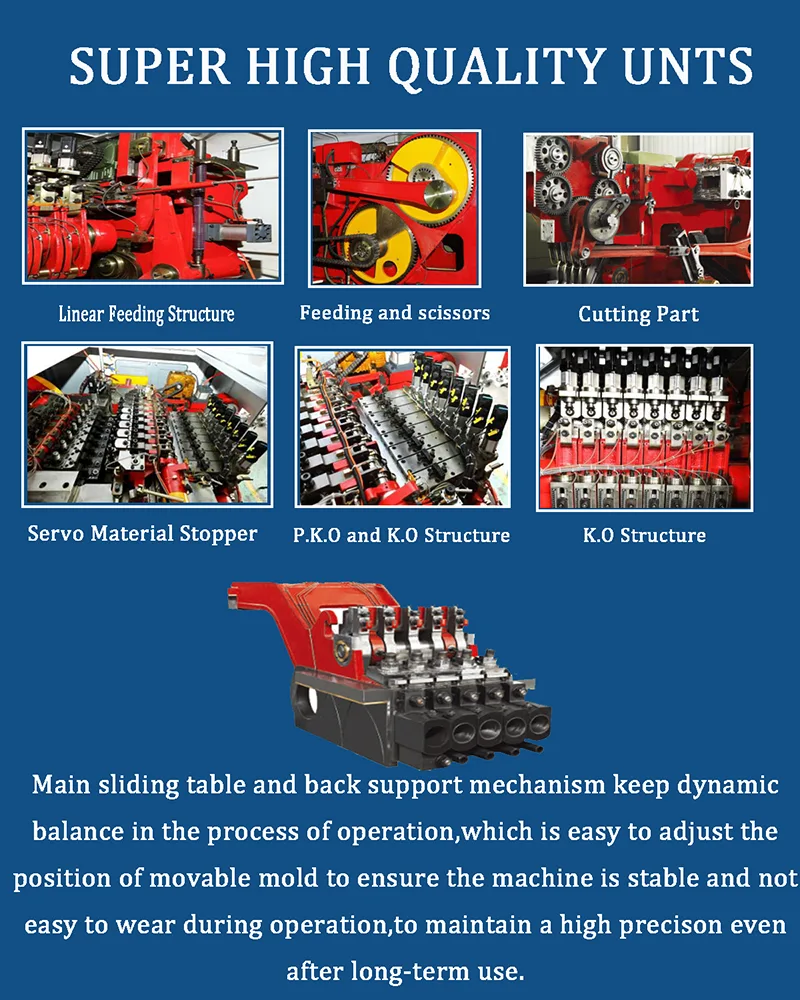

Ingeniería Estructural Reforzada
Esta máquina de estampación en frío de alta resistencia está construida con una estructura reforzada para una producción estable y con cargas elevadas.
1. Bastidor de la máquina de alta rigidez para reducir la vibración bajo cargas pesadas
2. Estabilidad mejorada en el conjunto de manivela y corredera.
3. Absorción de impacto optimizada para un funcionamiento más suave
4. Mayor capacidad de fuerza de conformado para piezas de gran tamaño
5. Alineación de troqueles reforzada para mantener la precisión
Estas características de diseño garantizan un rendimiento constante incluso cuando se procesa material conformado en grandes volúmenes.
Nuestra máquina de estampación en frío de alta resistencia brinda beneficios específicos para tareas de conformado pesado a escala industrial:
· Maneja materiales en bruto de gran diámetro con facilidad, eliminando las limitaciones de las máquinas estándar.
1. Ofrece resultados de conformado estables para metales de alta resistencia, lo que garantiza una calidad constante de las piezas.
2. Durabilidad estructural mejorada bajo cargas pesadas continuas, lo que reduce el tiempo de inactividad por mantenimiento
3. Rendimiento confiable para operaciones industriales de ciclo largo, que satisfacen demandas de producción de alto volumen
4. Distribución equilibrada de la tensión entre las herramientas, lo que extiende la vida útil de la herramienta y reduce los costos de producción.
Este modelo es la opción de actualización ideal para los fabricantes que buscan ir más allá de los sistemas de tonelaje estándar y obtener una sólida capacidad de conformado industrial pesado.

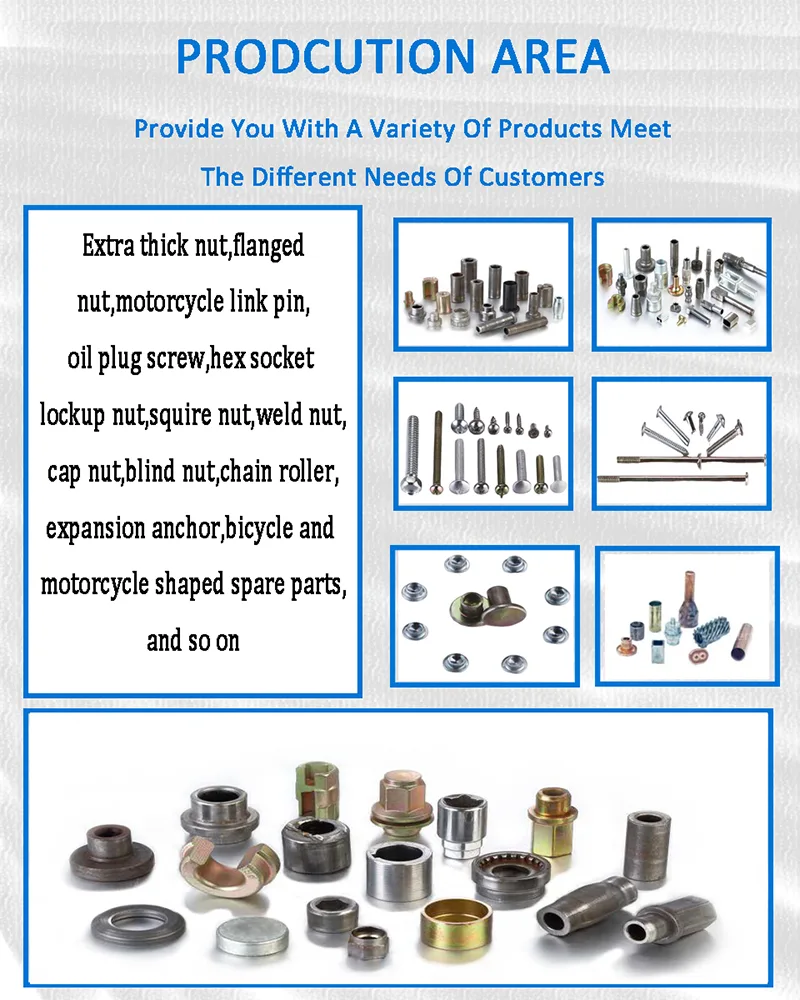

Estas máquinas cabezales en frío de piezas de servicio pesado sirven para una amplia gama de campos de producción industrial pesada, que incluyen:
· Herrajes de construcción estructural
· Componentes para el sector energético
· Blanks de sujetadores para maquinaria pesada.
· Piezas de anclaje y tornillería para proyectos de infraestructura.
· Componentes metálicos estructurales de gran tamaño
La máquina es ideal para procesar acero al carbono y acero aleado de alta resistencia comúnmente utilizados en aplicaciones estructurales de servicio pesado.
Centrarse en la durabilidad y la estabilidad industriales
Configuraciones de servicio pesado listas para exportar
Diseñado para los mercados de fabricación globales
Énfasis en la confiabilidad de la producción a largo plazo
TAICHUANG ofrece soluciones de estampación en frío de alta resistencia diseñadas para fabricantes a escala industrial.
P1: ¿Qué define a una máquina de estampación en frío de alta resistencia?
Está diseñado para manejar materiales más grandes y fuerzas de conformado más altas que los equipos de estampación en frío estándar.
P2: ¿Puede producir sujetadores grandes?
Sí. Se utiliza comúnmente para fabricar pernos pesados y componentes estructurales.
P3: ¿El cabezal en frío es adecuado para piezas grandes?
Con el equipo adecuado, el estampado en frío puede producir de manera eficiente muchos componentes de metales pesados.
