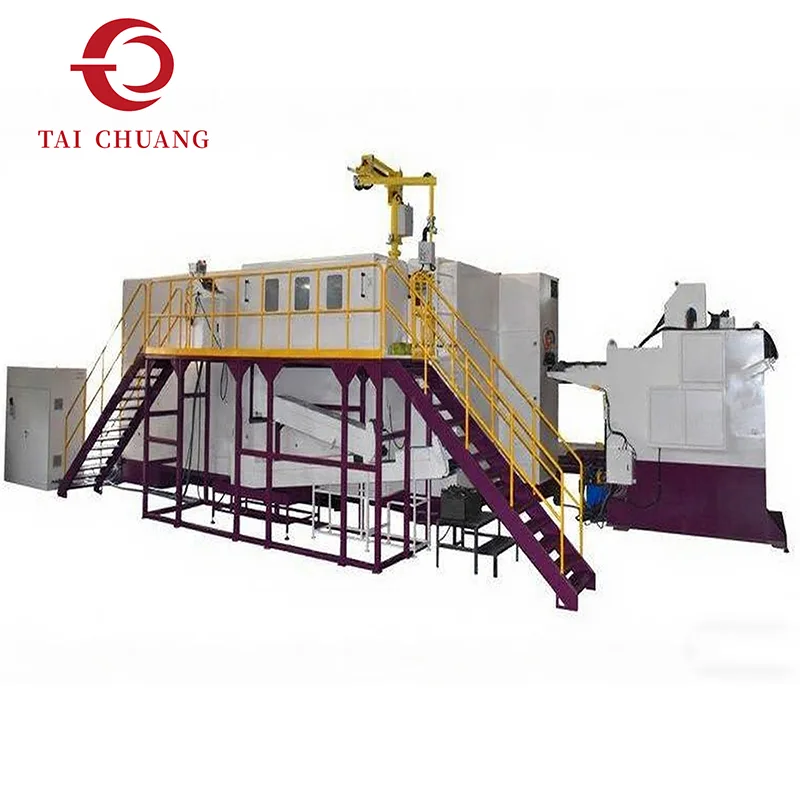

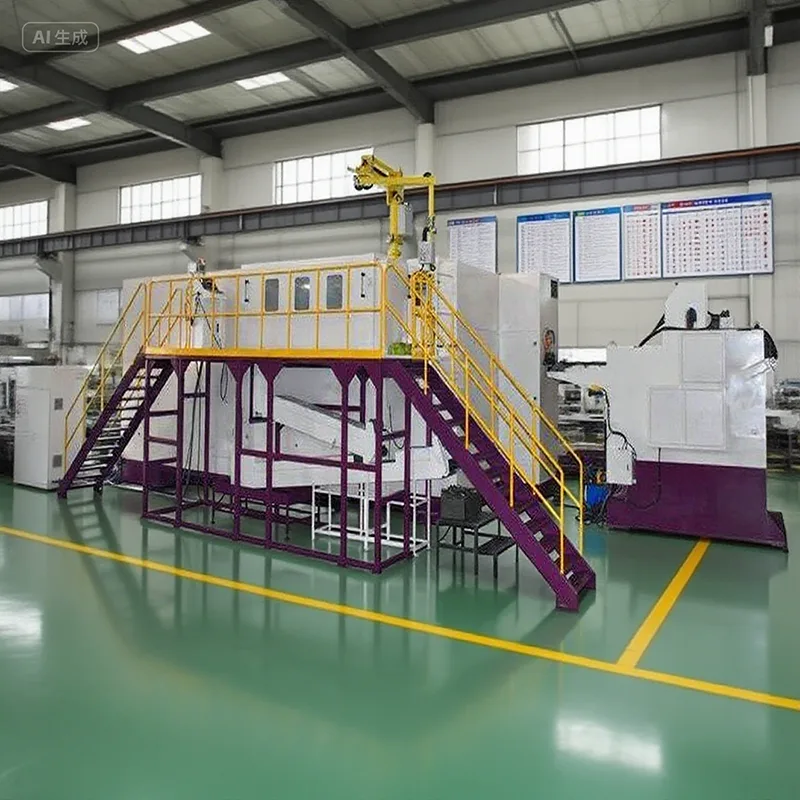

Máquina de cabezal en frío de piezas de 6 estaciones

El rendimiento de conformado en múltiples etapas define esta máquina de cabezal en frío de piezas de 6 estaciones, ofrecida por el fabricante profesional TAICHUANG, para aplicaciones industriales de cabezal en frío. La configuración de seis estaciones amplía la secuencia de conformado para soportar geometrías de componentes más complejas mientras mantiene un flujo de material estable y una deformación controlada durante la producción continua de cabezales en frío.

Enviar Consulta

Descripción del Producto

Construida con una estación de conformado adicional en la secuencia de producción, esta máquina de cabezal en frío de piezas de 6 estaciones ofrece una capacidad de conformado ampliada para piezas más exigentes. Permite formar geometrías complejas gradualmente mediante una deformación estable y controlada.

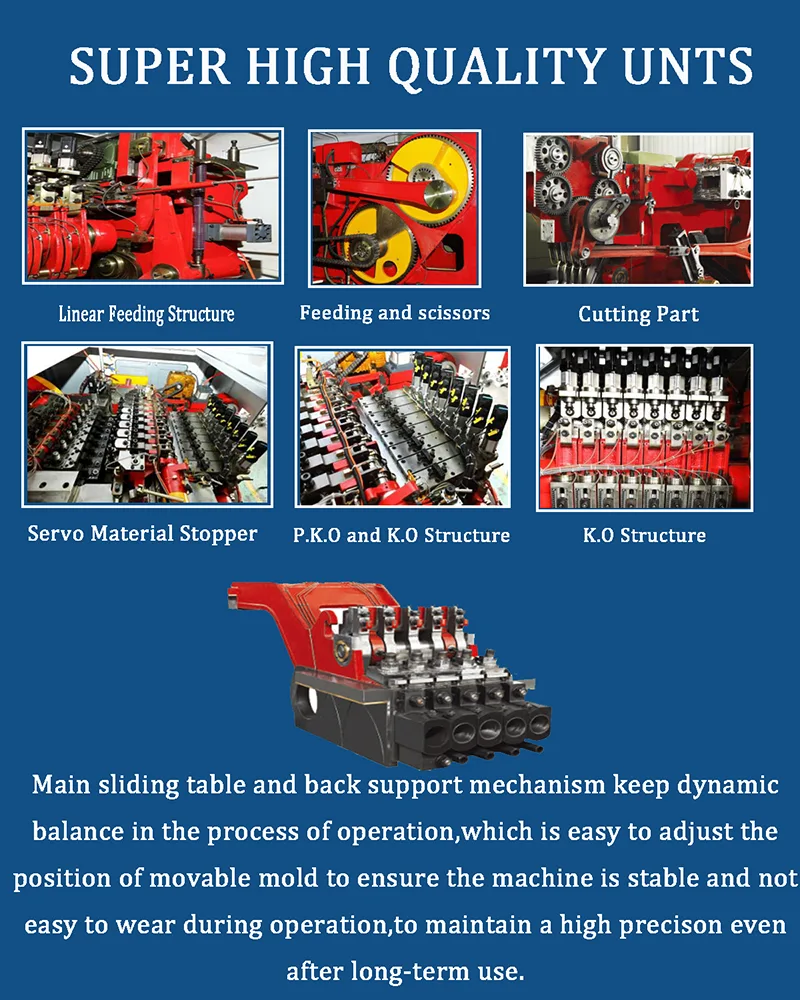

Durante la operación, el alambre o varilla de metal se corta a la medida y se transfiere entre estaciones, donde cada paso completa una parte del proceso de conformado. Distribuir la deformación en seis estaciones mejora el flujo de material y reduce la posibilidad de una acumulación excesiva de tensión durante el conformado.

TAICHUANG proporciona esta máquina de conformado en frío para fabricantes que necesitan pasos de conformado adicionales más allá de lo que pueden ofrecer los equipos de conformado en frío estándar.

Especificaciones del producto

Modelo	Unidad	SJBP-66S	SJBP-86S	SJBP-86L	SJBP-106S
Estación de forja	NO.	6	6	6	6
fuerza de forja	kilos	53.000	95.000	105.000	115.000
Diámetro máximo de corte	milímetros	Φ10	Φ13	Φ13	Φ16
Longitud máxima de corte	milímetros	100	100	200	133
Rango de velocidad	unidades/min	100-160	80-125	50-110	85-140
Accidente cerebrovascular PKO	milímetros	26	26	35	30
K.O.Stroke	milímetros	85	90	170	115
Trazo de diapositiva principal	milímetros	136	140	270	190
motor principal	kilovatios	18.5	22	30	30
Tamaño del troquel de corte	milímetros	Φ32*45L	Φ42*60L	Φ42*60L	Φ52*75L
Tamaño del troquel de punzonado	milímetros	Φ40*90L	Φ45*115L	Φ45*130L	Φ53*115L
Tamaño del troquel principal	milímetros	Φ50*120L	Φ60*120L	Φ60*190L	Φ75*135L
Paso de troquel	milímetros	64	80	80	94
Dimensión de la máquina	centímetro	350240170	420270200	520270200	460300210
Levantamiento de peso de referencia	Tonelada	15	18	21	23
Diámetro máximo de forjado en la cabeza	milímetros	Φ14	Φ18	Φ18	Φ22
Tamaño normal de perno	milímetros	3-8	5-10	5-10	6-12
Longitud del mango del espacio en blanco	milímetros	15-70	15-77	30-160	15-110

Modelo	Unidad	SJBP-136S	SJBP-136L	SJBP-136LL	SJBP-166S	SJBP-166LL
Estación de forja	NO.	6	6	6	6	6
fuerza de forja	kilos	148.000	148.000	150.000	280.000	320.000
Diámetro máximo de corte	milímetros	Φ18	Φ18	Φ18	Φ23	Φ25
Longitud máxima de corte	milímetros	140	190	300	190	350
Rango de velocidad	unidades/min	60-105	60-100	42-75	50-80	30-60
Accidente cerebrovascular PKO	milímetros	30	40	40	40	45
K.O.Stroke	milímetros	115	170	280	170	320
Trazo de diapositiva principal	milímetros	200	270	380	274	490
motor principal	kilovatios	45	37	45	75	75
Tamaño del troquel de corte	milímetros	Φ58*80L	Φ58*80L	Φ58*80L	Φ75*100L	Φ75*100L
Tamaño del troquel de punzonado	milímetros	Φ60*130L	Φ60*130L	Φ70*229L	Φ75*185L	Φ75*185L
Tamaño del troquel principal	milímetros	Φ94*190L	Φ94*190L	Φ100*305L	Φ108*200L	Φ108*345L
Paso de troquel	milímetros	110	110	110	129	129
Dimensión de la máquina	centímetro	460310220	550310220	750310260	650360260	870360300
Levantamiento de peso de referencia	Tonelada	30	35	42	56	65
Diámetro máximo de forjado en la cabeza	milímetros	Φ25	Φ25	Φ25	Φ32	Φ32
Tamaño normal de perno	milímetros	8-14	8-14	8-14	10-18	10-18
Longitud del mango del espacio en blanco	milímetros	20-110	20-160	60-270	20-160	70-310

Modelo	Unidad	SJBP-206L	SJBP-206LL	SJBP-206LLT	SJBP-256S	SJBP-256LL
Estación de forja	NO.	6	6	6	6	6
fuerza de forja	kilos	420.000	420.000	480.000	500.000	520,00
Diámetro máximo de corte	milímetros	Φ30	Φ30	Φ32	Φ36	Φ36
Longitud máxima de corte	milímetros	240	360	420	280	380
Rango de velocidad	unidades/min	40-65	40-60	30-60	30-60	30-55
Accidente cerebrovascular PKO	milímetros	50	50	90	55	50
K.O.Stroke	milímetros	220	325	380	230	320
Trazo de diapositiva principal	milímetros	346	496	560	330	510
motor principal	kilovatios	90	90	110	110	132
Tamaño del troquel de corte	milímetros	Φ82*130L	Φ82*130L	Φ90*150L	Φ92*130L	Φ109*150L
Tamaño del troquel de punzonado	milímetros	Φ90*215L	Φ90*215L	Φ90*235L	Φ120*270L	Φ120*270L
Tamaño del troquel principal	milímetros	Φ125*240L	Φ125*345L	Φ125*400L	Φ148*250L	Φ148*355L
Paso de troquel	milímetros	140	140	140	160	160
Dimensión de la máquina	centímetro	800380320	870354320	1000390340	900470350	980470350
Levantamiento de peso de referencia	Tonelada	90	95	105	135	145
Cabezal de diámetro máximo de forjado	milímetros	Φ44	Φ44	Φ44	Φ50	Φ50
Tamaño normal de perno	milímetros	12-22	12-20	12-20	16-30	16-28
Longitud del mango del espacio en blanco	milímetros	30-210	100-310	60-360	35-220	60-310

Modelo	Unidad	SJBP-276S	SJBP-306S	SJBP-306L	SJBP-426S
Estación de forja	NO.	6	6	6	6
fuerza de forja	kilos	660.000	700.000	730.000	1.300.000
Diámetro máximo de corte	milímetros	Φ36	Φ41	Φ45	Φ55
Longitud máxima de corte	milímetros	320	320	400	460
Rango de velocidad	unidades/min	30-50	30-50	27-50	26-40
Accidente cerebrovascular PKO	milímetros	60	60	70	80
K.O.Stroke	milímetros	280	280	330	350
Trazo de diapositiva principal	milímetros	450	450	520	650
motor principal	kilovatios	160	185	200	375
Tamaño del troquel de corte	milímetros	Φ129*180L	Φ129*180L	Φ129*180L	Φ175*195L
Tamaño del troquel de punzonado	milímetros	Φ138*270L	Φ138*270L	Φ138*270L	Φ195*330L
Tamaño del troquel principal	milímetros	Φ178*300L	Φ185*300L	Φ185*420L	Φ238*430L
Paso de troquel	milímetros	190	200	200	270
Dimensión de la máquina	centímetro	950520450	950520450	1010520460	1360620500
Levantamiento de peso de referencia	Tonelada	170	200	220	380
Cabezal de diámetro máximo de forjado	milímetros	Φ70	Φ80	Φ80	Φ90
Tamaño normal de perno	milímetros	16-27	20-30	24-36	30-42
Longitud del mango del espacio en blanco	milímetros	50-260	50-260	60-320	80-350

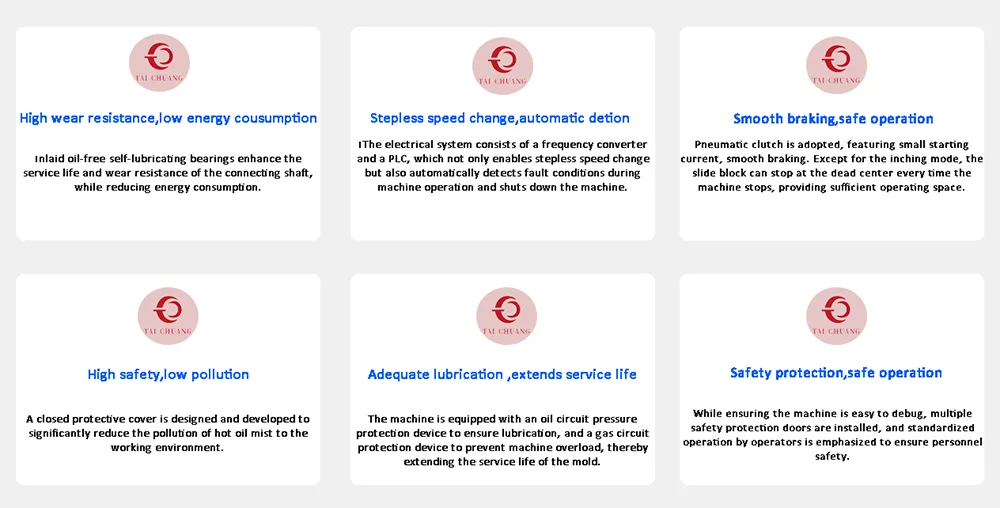

Características clave

Capacidad de conformado extendida

Con seis estaciones de conformado dedicadas, la máquina de cabezal en frío de piezas de 6 estaciones le permite completar más pasos de conformado en un solo ciclo de producción. Esta estación adicional abre la posibilidad de producir geometrías de piezas más complejas que no se pueden formar en máquinas estándar de estación inferior.

Flujo de material controlado

Al deformar gradualmente el material en múltiples estaciones, la máquina garantiza un flujo de material más uniforme y un mejor control durante el conformado. Esto da como resultado dimensiones más estables, una calidad de superficie mejorada y menos tensión sobre el material que se está formando.

Eficiencia de producción

Todas las operaciones de conformado críticas se completan en una sola pasada por la máquina. Esto elimina la necesidad de procesos secundarios o configuraciones múltiples, lo que le ayuda a acortar el tiempo de producción y mejorar el resultado general.

Operación industrial confiable

Construida específicamente para la producción diaria continua, la máquina está diseñada para funcionar de manera constante en entornos de fabricación exigentes. Ofrece un rendimiento estable, bajo tiempo de inactividad y durabilidad a largo plazo para uso industrial habitual.

Aplicaciones

Nuestra máquina cabezaladora en frío de piezas de 6 estaciones se usa ampliamente para fabricar una variedad de componentes de precisión que requieren conformado progresivo y calidad estable.

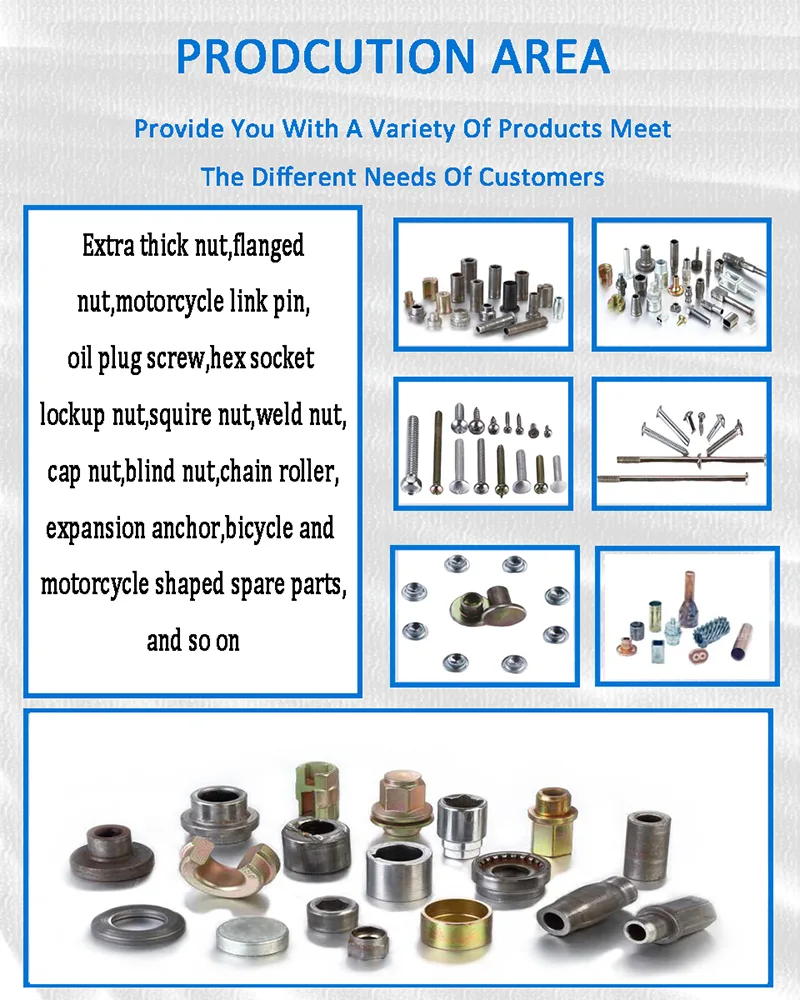

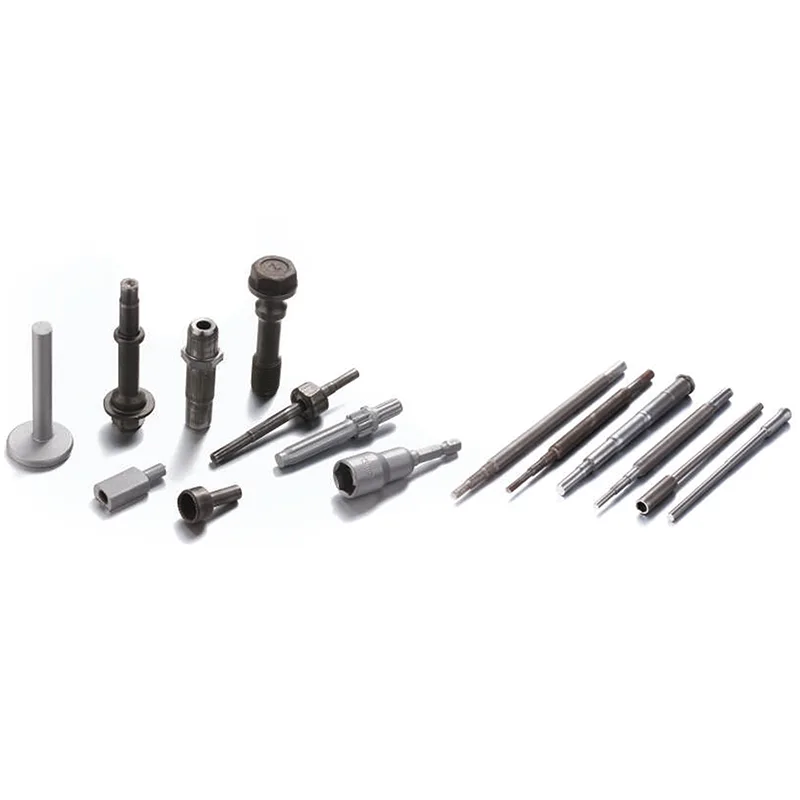

Las piezas típicas producidas en esta máquina incluyen:

· Ejes escalonados con múltiples cambios de diámetro

· Piezas de hardware diseñadas a medida para aplicaciones especiales

· Conectores mecánicos utilizados en montaje y transmisión.

· Bujes de precisión con estrictos requisitos de tolerancia.

· Diversos accesorios industriales para diferentes sistemas de equipos.

Esta máquina es adecuada para fabricantes que se centran en componentes metálicos de alta calidad y prestan servicios a industrias como:

· Fabricación de automóviles y suministro de autopartes.

· Producción de herrajes de construcción y sujetadores estándar.

· Producción de maquinaria general y componentes mecánicos.

· Equipos industriales y piezas de montaje.

Preguntas frecuentes

P1: ¿Cuál es la ventaja de una máquina de 6 estaciones sobre un modelo de 5 estaciones?

La estación de conformado adicional permite operaciones de conformado adicionales y una mayor flexibilidad al producir piezas más complejas.

P2: ¿Es la máquina adecuada para producción de gran volumen?

Sí. Las máquinas de estampación en frío de estaciones múltiples se utilizan comúnmente para la producción en masa de componentes metálicos.

P3: ¿El tratamiento en frío mejora la resistencia del producto?

Sí. Debido a que el material se forma en lugar de cortarse, la estructura interna del grano permanece continua, lo que mejora la resistencia.
