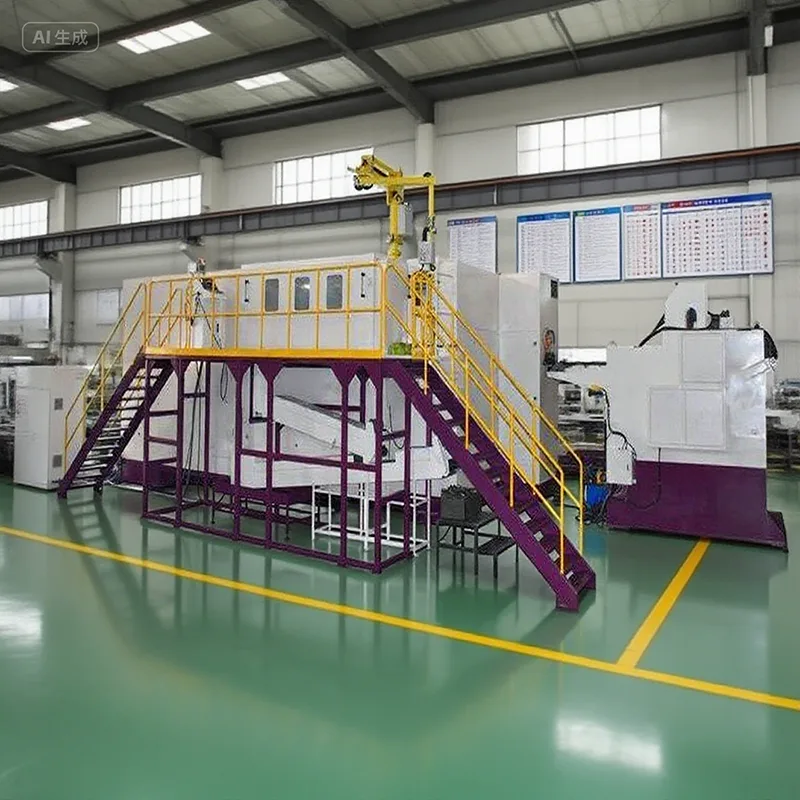

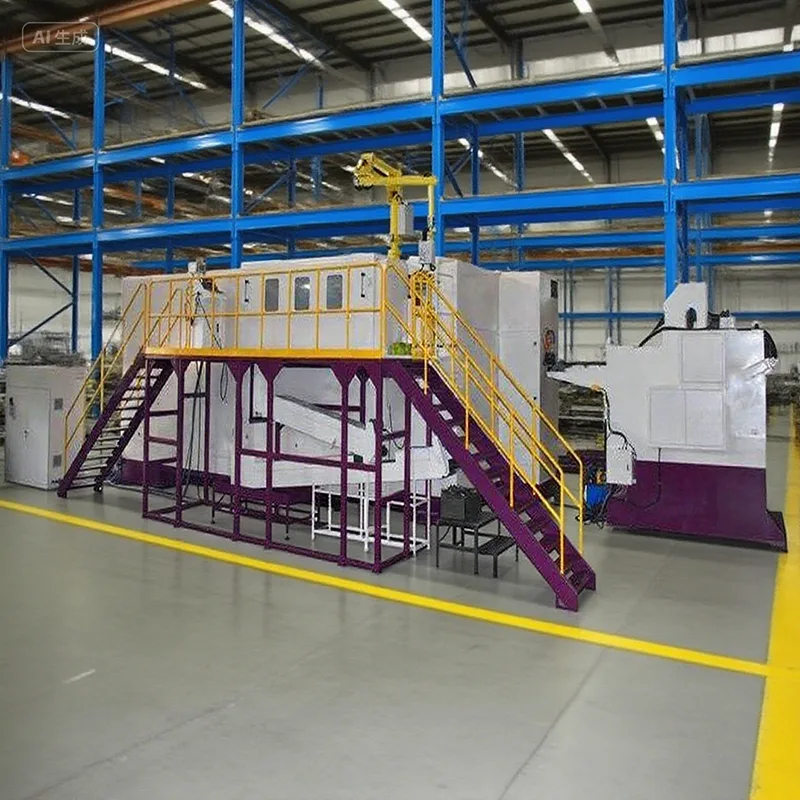

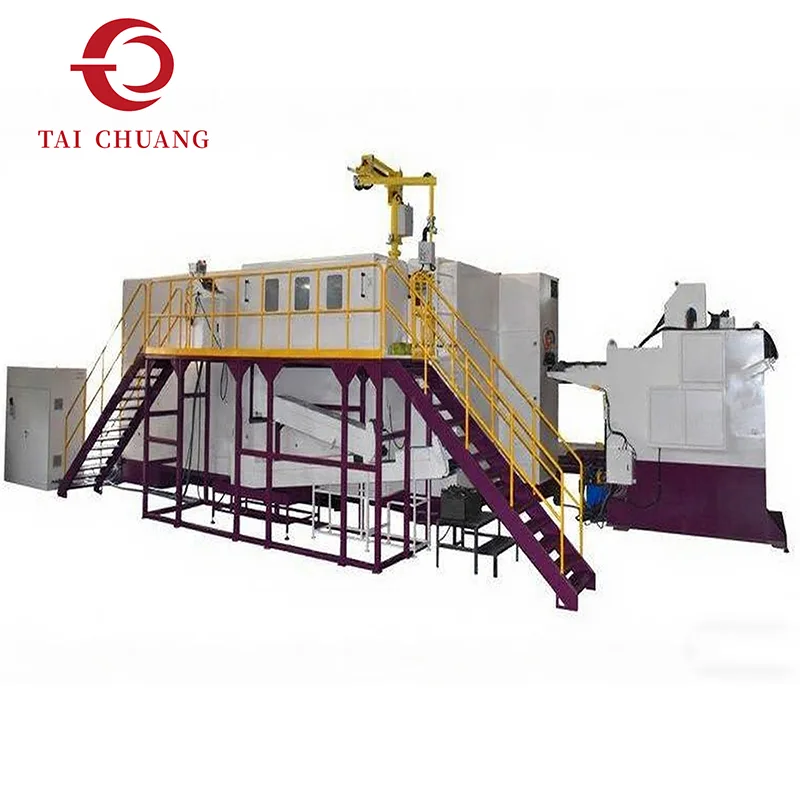

Nuestra máquina moldeadora en frío de piezas de 8 estaciones lleva el conformado en frío de varias etapas a un nivel más avanzado. Al dividir el proceso de conformado en ocho estaciones controladas, esta máquina industrial puede manejar contornos más refinados, cavidades más profundas y una precisión dimensional más estricta.
Esta configuración está diseñada para piezas que necesitan un conformado cuidadoso, paso a paso, para mantener su forma estable y conservar la integridad interna del material.
TAICHUANG ofrece esta configuración de 8 estaciones para fabricantes que trabajan en componentes de alta ingeniería, donde la deformación progresiva es clave para lograr la calidad y el rendimiento requeridos.
|
Modelo |
Unidad |
SJBP-88S |
SJBP-108S |
SJBP-138L |
SJBP-208L |
SJBP-308L |
|
Estación de forja |
No. |
8 |
8 |
8 |
8 |
8 |
|
fuerza de forja |
kg |
110000 |
130000 |
180000 |
430000 |
800000 |
|
Diámetro máximo de corte |
milímetros |
Φ13 |
Φ16 |
Φ23 |
Φ30 |
Φ45 |
|
Longitud máxima de corte |
milímetros |
100 |
133 |
190 |
240 |
400 |
|
Rango de velocidad |
unidades/min |
60-100 |
45-90 |
50-80 |
35-55 |
20-40 |
|
Accidente cerebrovascular PKO |
milímetros |
26 |
30 |
50 |
50 |
70 |
|
K.O.Stroke |
milímetros |
90 |
115 |
175 |
220 |
330 |
|
Trazo de diapositiva principal |
milímetros |
140 |
190 |
270 |
346 |
520 |
|
motor principal |
kilovatios |
30 |
37 |
45 |
90 |
200 |
|
Tamaño del troquel de corte |
milímetros |
Φ42*60L |
Φ52*75L |
Φ75*100L |
Φ82*130L |
Φ129*180L |
|
Tamaño del troquel de punzonado |
milímetros |
Φ45*115L |
Φ53*115L |
Φ60*130L |
Φ90*215L |
Φ138*270L |
|
Tamaño del troquel principal |
milímetros |
Φ60*120L |
Φ75*135L |
Φ94*190L(315L) |
Φ125*240L |
Φ185*420L |
|
Paso de troquel |
milímetros |
80 |
94 |
110 |
140 |
200 |
|
Dimensión de la máquina (L*"W"*H) |
centímetro |
458*285*185 |
495*336*210 |
645*330*248 |
800*440*320 |
1075*550*400 |
|
Levantamiento de peso de referencia |
Tonelada |
24 |
30 |
41 |
98 |
240 |
|
Diámetro máximo de forjado en la cabeza |
milímetros |
Φ20 |
Φ24 |
Φ28 |
Φ44 |
Φ65 |
|
Tamaño normal de perno |
milímetros |
5-10 |
6-12 |
8-14 |
12-22 |
24-36 |
|
Longitud del mango del espacio en blanco |
milímetros |
15-77 |
15-110 |
20-160 |
30-210 |
60-320 |
Con ocho estaciones de formación dedicadas, esta máquina de cabezal en frío de piezas de 8 estaciones permite que la deformación se produzca en pasos pequeños y controlados en lugar de cambios grandes y abruptos. Este enfoque gradual le brinda un control mucho mejor sobre la forma final y ayuda a mantener la estructura interna del material alineada correctamente.
Las capacidades clave de formación incluyen:
1. Estructuras avanzadas de eje escalonado
2. Refinamiento del contorno multicapa
3. Características de extrusión y cavidad profunda
4. Control de alta concentricidad
5. Geometría de pieza de ingeniería compleja
En comparación con los sistemas estándar de estaciones múltiples, esta máquina de cabezal en frío de 8 estaciones ofrece la mayor flexibilidad para dar forma a geometrías complejas durante las operaciones de conformado en frío.

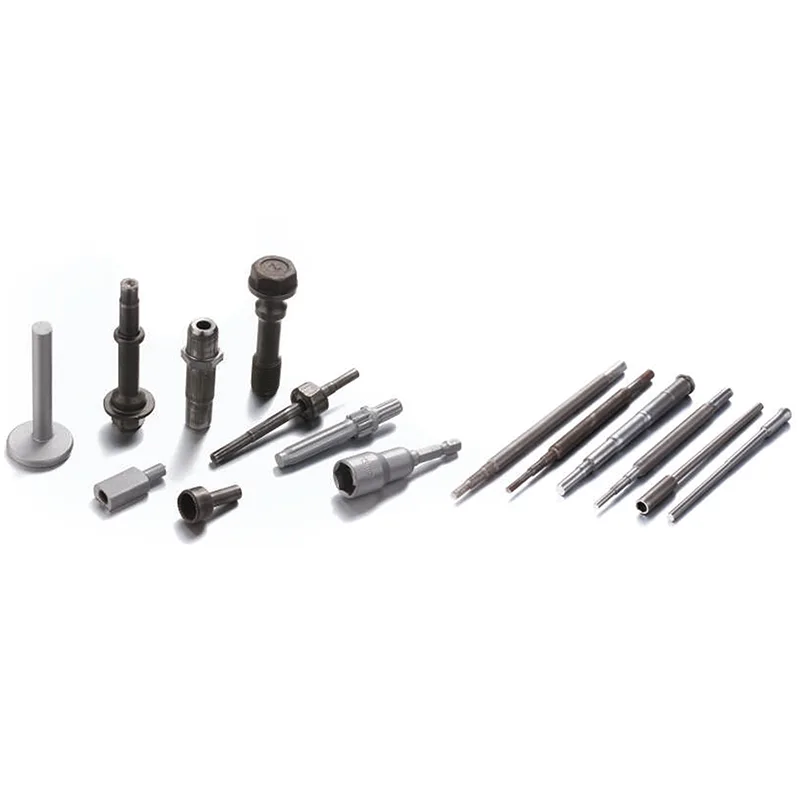

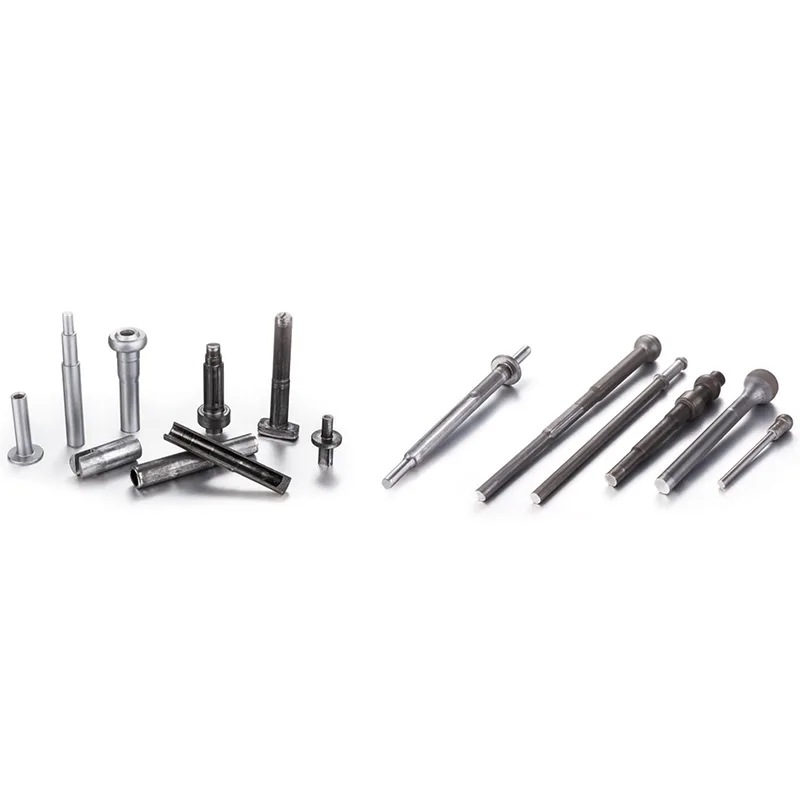

Nuestra máquina cabezal en frío de piezas de 8 estaciones se usa ampliamente para fabricar componentes de alta precisión en industrias exigentes, que incluyen:
1. Piezas industriales de calidad aeroespacial
2. Componentes automotrices de alto rendimiento
3. Hardware de precisión para equipos pesados
4. Componentes para proyectos de energía e infraestructura
5. Accesorios metálicos diseñados a medida
La máquina es capaz de procesar acero al carbono industrial y materiales de aleación comúnmente utilizados en la producción avanzada de estampación en frío.
Experiencia en exportación de equipos de conformado industrial.
Centrarse en la precisión, la durabilidad y la estabilidad estructural
Soluciones diseñadas para estándares de fabricación globales
Soporte técnico para operaciones de producción a largo plazo.
TAICHUANG ofrece soluciones profesionales de máquinas de estampación en frío de estaciones múltiples para los mercados industriales internacionales.
P1: ¿Cuándo es necesaria una máquina de 8 estaciones?
Cuando los componentes requieren muchas etapas de conformado o secuencias de conformado complejas.
P2: ¿Es adecuado para piezas de alta precisión?
Sí. La deformación gradual mejora la estabilidad dimensional.
P3: ¿Qué industrias utilizan comúnmente este equipo?
Fabricación de componentes automotrices, aeroespaciales, hardware industrial y maquinaria.
