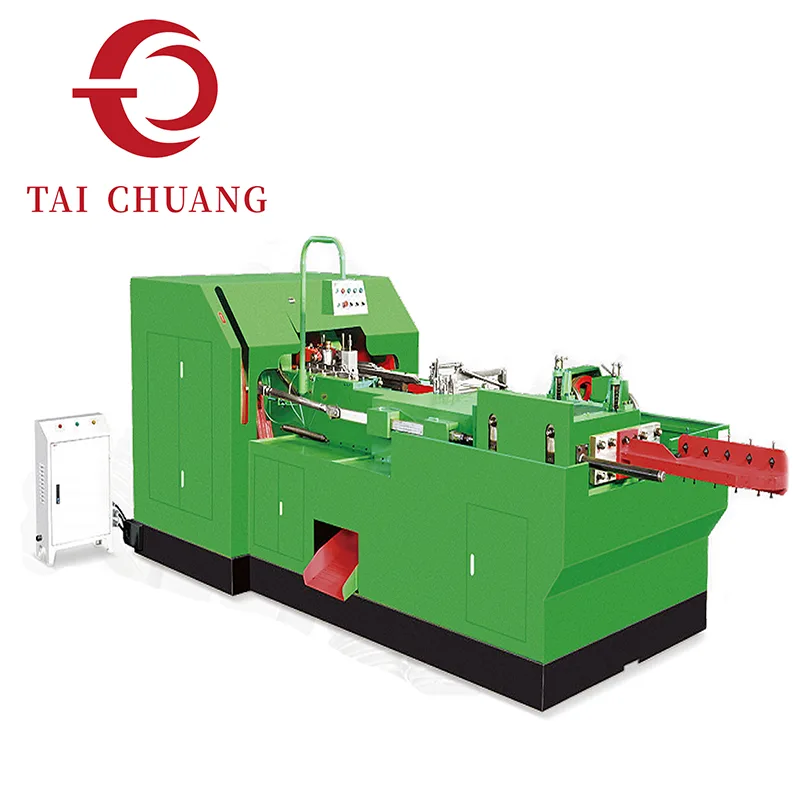

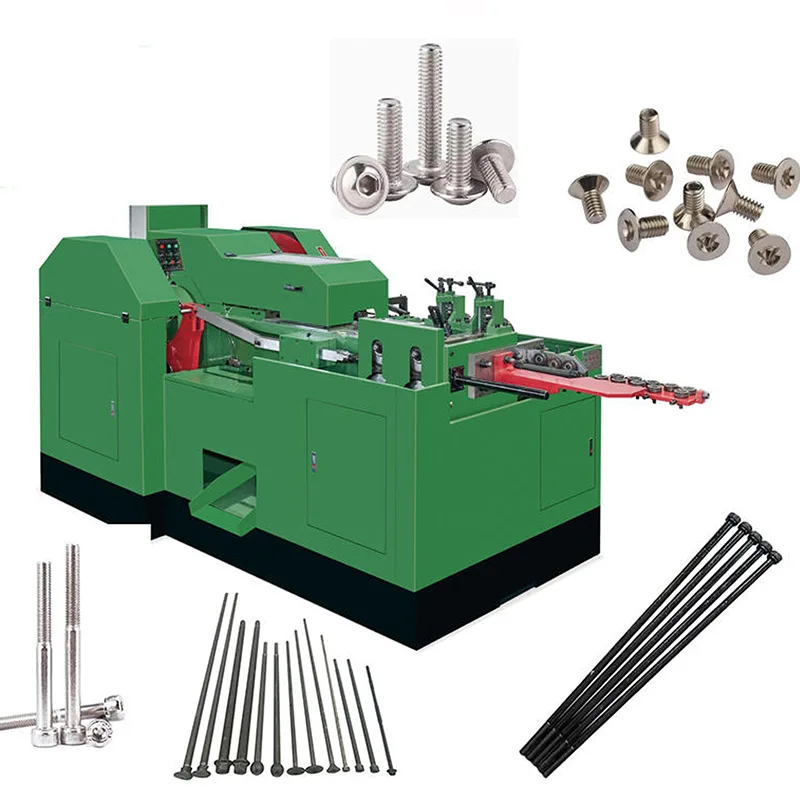

Diseñada para sujetadores de gran diámetro y longitud extendida, esta máquina de cabezal en frío de gran tamaño con 1 troquel y 2 golpes de carrera larga mejora la capacidad de conformado dentro de una estructura de un solo troquel y dos golpes. El mecanismo de carrera extendida permite un mayor desplazamiento del material y una formación de vástago más largo mientras mantiene la forma controlada del cabezal en un ciclo continuo.
TAICHUANG, como fábrica en China, suministra esta solución de estampación en frío de alta resistencia para fabricantes que producen pernos de gran tamaño y sujetadores estructurales largos que exceden el rango de conformado de los sistemas estándar de carrera corta. La máquina se centra en el control estable de la deformación, la retención de la resistencia del material y la consistencia dimensional bajo cargas de conformado más altas.
|
Modelo |
Máx. Diámetro en blanco/mm |
Longitud en blanco/mm |
Longitud de corte/mm |
Carrera/mm |
Capacidad/piezas/min |
Diámetro del troquel principal/mm |
El diámetro inicial del troquel de perforación/mm |
El diámetro preciso del troquel de perforación/mm |
Diámetro del troquel de corte/mm |
|
D12-70 |
Φ7.0-15 |
70 |
90 |
120 |
60-70 |
Φ80*120 |
Φ55*120 |
Φ55*120 |
Φ45*45 |
|
D12-150 |
Φ7.0-15 |
150 |
170 |
190 |
40-50 |
Φ80*200 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-200 |
Φ7.0-15 |
200 |
220 |
250 |
30-40 |
Φ88*260 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-250 |
Φ7.0-15 |
250 |
270 |
300 |
30-40 |
Φ88*330 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-300 |
Φ7.0-15 |
300 |
320 |
330 |
25-35 |
Φ88*360 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-450 |
Φ8.0-16 |
450 |
480 |
550 |
20-30 |
Φ90*540 |
Φ60*270 |
Φ60*270 |
Φ45*60 |
|
D16-180 |
Φ8.0-16 |
180 |
210 |
240 |
35-40 |
Φ98*220 |
Φ65*180 |
Φ65*180 |
Φ60*80 |
|
D16-450 |
Φ8.0-16 |
450 |
480 |
550 |
20-30 |
Φ98*540 |
Φ60*270 |
Φ60*270 |
Φ60*80 |
|
Modelo |
Tamaño del cortador/mm |
Potencia del motor principal/kw |
Volumen (L*W*H)/m |
Peso/kg |
|
D12-70 |
16*50*125 |
Nivel 6 - 15kw |
4,50*2,00*1,32 |
7900 |
|
D12-150 |
18*60*125 |
Nivel 6 - 18,5 kw |
5,20*1,90*1,80 |
14000 |
|
D12-200 |
18*60*125 |
Nivel 6 - 18,5 kw |
5,20*1,90*1,80 |
14300 |
|
D12-250 |
18*60*125 |
Nivel 6 - 18,5 kw |
5,20*1,90*1,80 |
15000 |
|
D12-300 |
18*60*125 |
Nivel 6 - 18,5 kw |
5,20*1,90*1,80 |
15800 |
|
D12-450 |
18*60*125 |
Nivel 6 - 22kw |
6,50*2,25*2,10 |
20800 |
|
D16-180 |
20*60*125 |
Nivel 6 -30kw |
4,40*2,10*1,95 |
20800 |
|
D16-450 |
20*70*125 |
Nivel 6 - 22kw |
6,50*2,25*2,10 |
21000 |
Un recorrido de carrera más largo permite un mayor movimiento del material durante cada golpe. En lugar de comprimir el material dentro de una ventana de desplazamiento limitado, el sistema proporciona una distancia de formación adicional, lo que admite:
Producción de pernos de mango largo
Formación de cabeza de mayor diámetro
Distribución mejorada del flujo de metal.
Reducción del riesgo de llenado insuficiente en piezas de gran tamaño
La secuencia de dos golpes separa el recalcado y la conformación final del cabezal, lo que garantiza una geometría estable incluso al formar piezas de mayor volumen.
Los sujetadores de gran tamaño requieren una mayor rigidez del marco y una absorción de impactos equilibrada. Esta máquina de cabezal en frío de gran tamaño, de carrera larga, de 1 troquel y 2 golpes está desarrollada con:
Estructura de bastidor de máquina reforzada
Manivela estable y control de movimiento deslizante.
Transmisión de impacto controlada
Precisión de alineación mejorada
Estas características estructurales respaldan un rendimiento constante en entornos exigentes de producción de pernos de gran tamaño.
Aplicado comúnmente en la fabricación:
Pernos de construcción estructural
Sujeciones para maquinaria pesada
Pernos de anclaje para energía eólica
Pernos industriales de gran diámetro
Elementos de fijación para ingeniería de infraestructuras
La compatibilidad de materiales incluye grados de acero al carbono y acero aleado que normalmente se utilizan en aplicaciones estructurales.
Nuestra máquina de cabezal en frío de gran tamaño y carrera larga de 1 troquel y 2 golpes generalmente se considera cuando:
La longitud del perno excede la capacidad de carrera estándar
Un mayor volumen de cabeza requiere un mayor movimiento de material
Los pernos estructurales exigen una mayor estabilidad de conformado
La producción involucra sujetadores de diámetro mediano a grande.
Los sistemas estándar de 1 troquel y 2 soplados alcanzan límites de capacidad
Proporciona una gama de conformado ampliada sin realizar la transición a sistemas complejos de matrices múltiples.
P1: ¿Cuál es la ventaja de la carrera larga en comparación con la carrera estándar?
La carrera larga permite un mayor desplazamiento del material, lo que la hace adecuada para pernos más largos y volúmenes de cabeza más grandes.
P2: ¿Esta máquina es solo para pernos de gran diámetro?
Está optimizado para sujetadores grandes y largos, pero también puede manejar piezas de tamaño mediano dependiendo de la configuración de las herramientas.
P3: ¿La carrera larga afecta la precisión dimensional?
Cuando se calibra correctamente, la carrera extendida mejora el control del flujo de material y reduce los riesgos de llenado insuficiente en piezas grandes.
