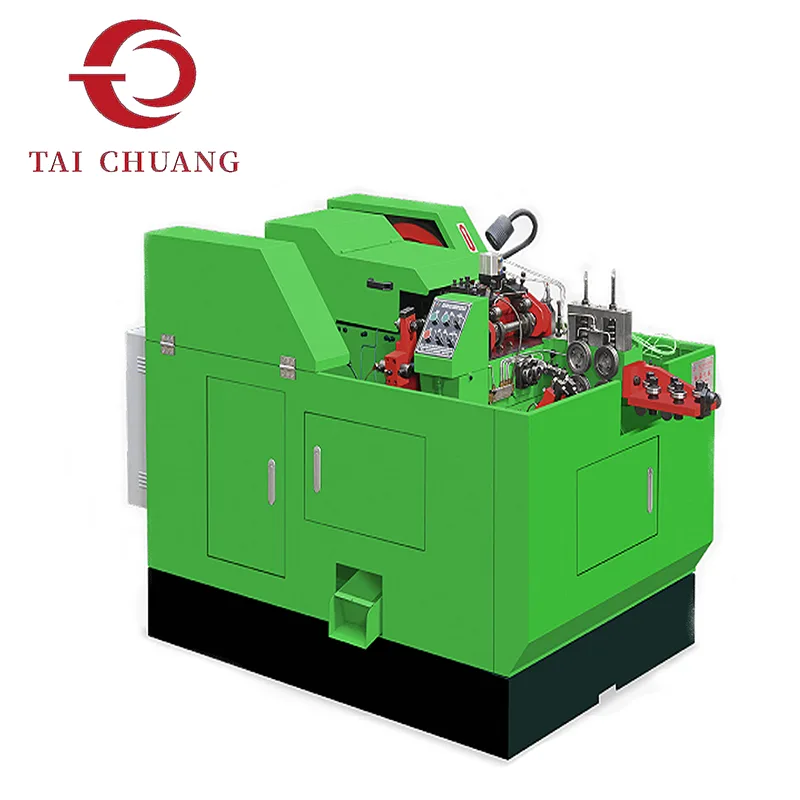

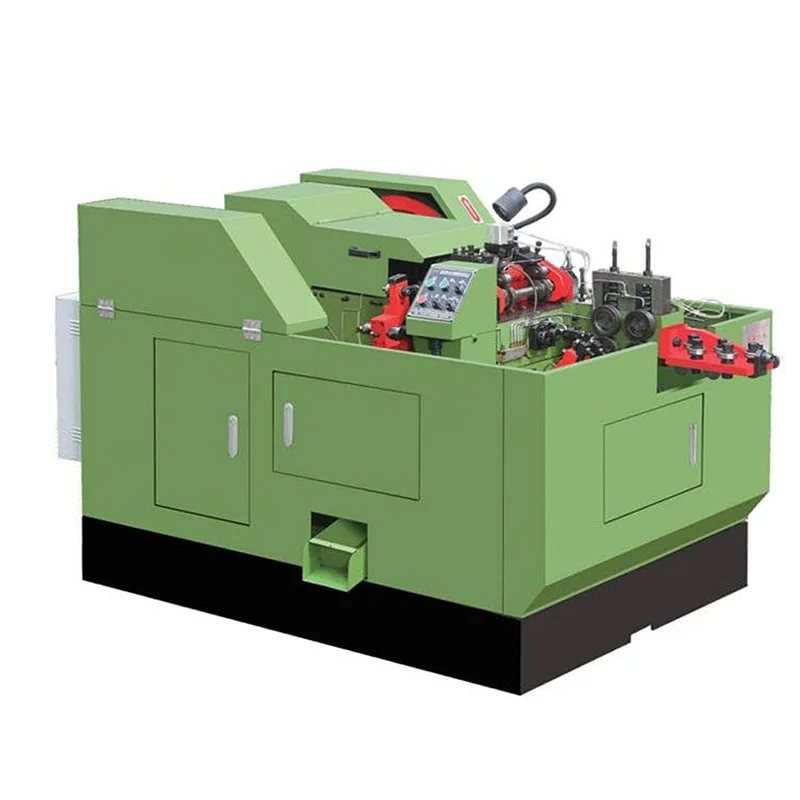

La configuración de la máquina de cabezal en frío de 2 matrices y 4 golpes concentra la formación dentro de dos cavidades de matriz mientras expande la secuencia de impacto a cuatro etapas. El material se moldea progresivamente mediante una coordinación estructurada de golpes, lo que permite que la energía de deformación se distribuya gradualmente a lo largo del ciclo de conformado.
El aumento del número de golpes dentro de un marco de matriz limitado mejora la capacidad de corrección intermedia y mejora el control de la redistribución del volumen. Las etapas de impacto adicionales permiten capas estructurales más detalladas antes de la estabilización final del cabezal, lo que respalda una mejor simetría y repetibilidad dimensional.
En comparación con los sistemas de troqueles múltiples, esta configuración mantiene una disposición de troqueles más simple y, al mismo tiempo, ofrece una precisión de conformado más profunda mediante la gestión del impacto por etapas. La arquitectura equilibrada lo hace adecuado para los fabricantes que buscan un mayor control de la geometría sin expandirse a sistemas de cuatro matrices.
TAICHUANG suministra soluciones de máquinas de estampación en frío de 2 matrices y 4 golpes para productores de sujetadores con el objetivo de mejorar la profundidad de conformado y al mismo tiempo mantener controlada la huella del equipo.
|
Modelo |
Máx. Diámetro en blanco/mm |
Longitud máx. en blanco/mm |
Longitud máxima de corte/mm |
Carrera/mm |
Capacidad/piezas/min |
Diámetro del troquel principal/mm |
Diámetro del troquel de corte/mm |
Diámetro del troquel/mm |
|
YH2415 |
Φ6.5 |
50 |
65 |
100 |
60-90 |
Φ46*95*2 |
Φ19*35 |
Φ31*72*4 |
|
YH2420 |
Φ9 |
70 |
80 |
110 |
50-80 |
Φ50*120*2 |
Φ22*40 |
Φ35*80*4 |
|
YH2425 |
Φ10 |
75 |
90 |
140 |
45-65 |
Φ58*150*2 |
Φ35*50 |
Φ38*120*4 |
|
YH2430 |
Φ12.5 |
100 |
125 |
156 |
40-60 |
Φ70*150*2 |
Φ38*50 |
Φ50*130*4 |
|
YH2440 |
Φ15 |
120 |
140 |
200 |
35-50 |
Φ80*220*2 |
Φ45*55 |
Φ58*150*4 |
|
Modelo |
Tamaño del cortador/mm |
Potencia del motor principal/kw |
Volumen (L*W*H)/m |
Peso/kg |
|
YH2415 |
10*32*80 |
Nivel 6 -4kw |
2,50*1,36*1,25 |
2600 |
|
YH2420 |
12*40*85 |
Nivel 6 -5.5kw |
2,40*1,25*1,60 |
4000 |
|
YH2425 |
14*45*105 |
Nivel 6 -15kw |
4,10*1,75*1,79 |
6800 |
|
YH2430 |
16*50*125 |
Nivel 6 - 18,5 kw |
4,05*1,80*1,90 |
8300 |
|
YH2440 |
20*65*125 |
Nivel 6 - 22kw |
5,00*1,90*1,90 |
15600 |
Cuatro golpes coordinados desempeñan distintas funciones de deformación:
• Recolección inicial de material
• Conformación transicional
• Refinamiento del volumen
• Definición final de la geometría
Distribuir la energía de deformación entre cuatro impactos reduce la concentración repentina de tensiones y permite una progresión estructural más suave.
El diseño de doble matriz garantiza una transferencia controlada entre las principales fases de conformación.
El mantenimiento de la máquina de cabezal en frío de 2 matrices y 4 golpes limita la complejidad de las herramientas, mientras que la secuenciación extendida de golpes aumenta la flexibilidad de conformado.
La configuración se vuelve relevante cuando:
La masa de la cabeza requiere una redistribución gradual
Es necesario mejorar la coherencia de la tolerancia
Los sistemas de dos golpes muestran limitaciones geométricas
Desde el punto de vista operativo, no se prefiere la expansión con múltiples troqueles.
El posicionamiento intermedio entre los sistemas de 2 troqueles, 2 soplados y 4 troqueles de 4 soplados proporciona una ruta de actualización equilibrada.
La coordinación controlada de múltiples impactos mejora características operativas como:
Consistencia de la concentricidad de la cabeza
Choque de deformación reducido
Uniformidad de espesor mejorada
Repetibilidad de lotes estable

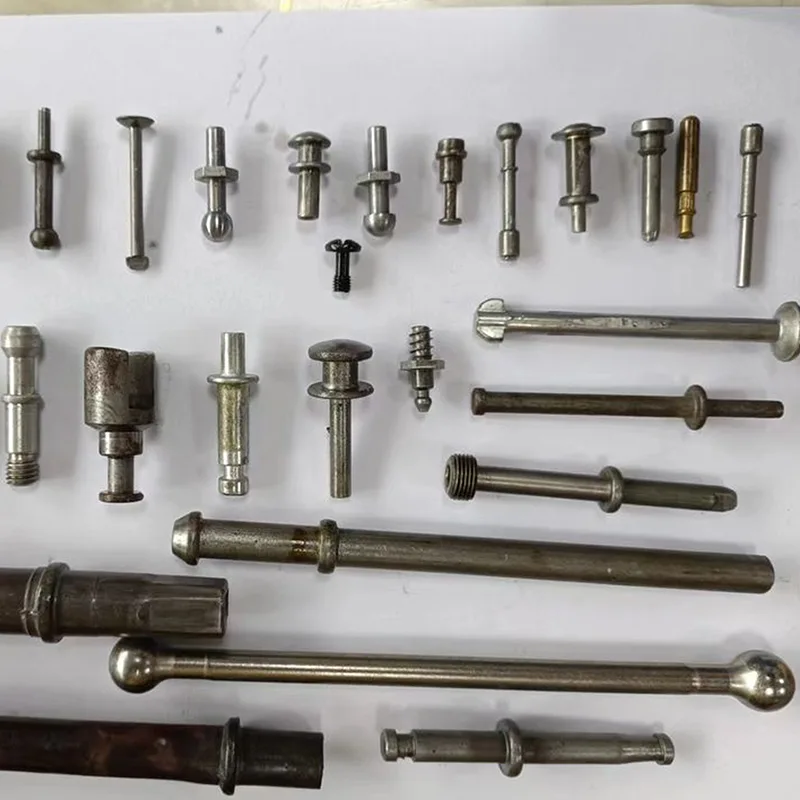

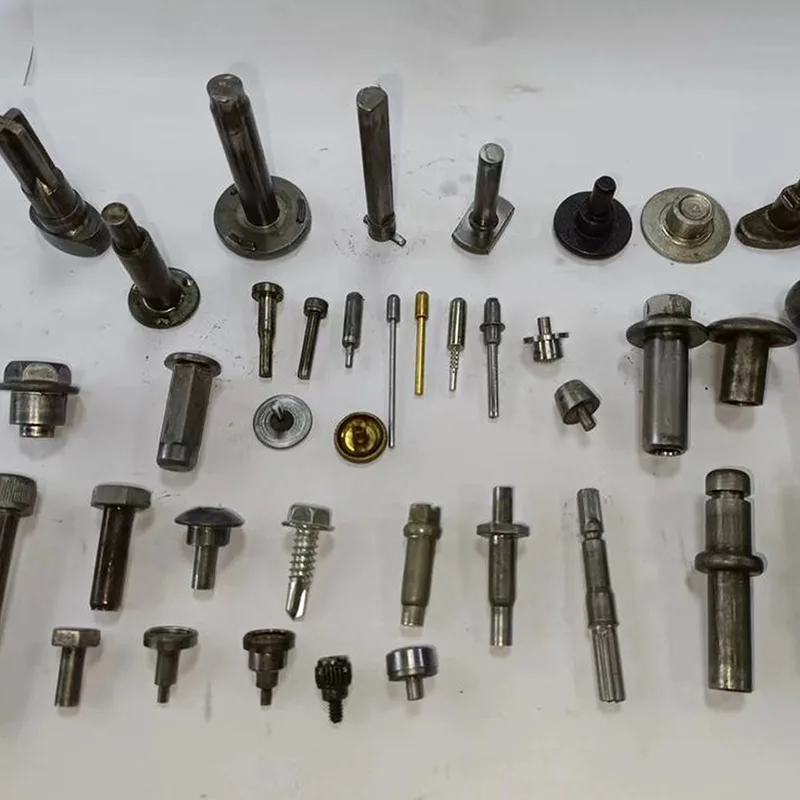

La distribución estructurada de energía respalda la producción de sujetadores de volumen medio a alto con un control dimensional mejorado.
1. ¿Por qué aumentar el número de golpes en lugar de los de muertes?
El aumento de los golpes mejora las capas de deformación al mismo tiempo que mantiene una complejidad de troquel y una huella de máquina manejables.
2. ¿En qué se diferencia de la configuración de 4 troqueles y 4 soplados?
Concentrados de 2 matrices y 4 golpes que se forman en menos matrices y al mismo tiempo amplían la secuencia de impacto. Los sistemas de cuatro matrices segmentan la deformación espacialmente en más estaciones.
3. ¿Es el mantenimiento de herramientas más sencillo que los sistemas de matrices múltiples?
Menos matrices reducen la complejidad del manejo de las cavidades, aunque la coordinación de los golpes se vuelve más avanzada.
