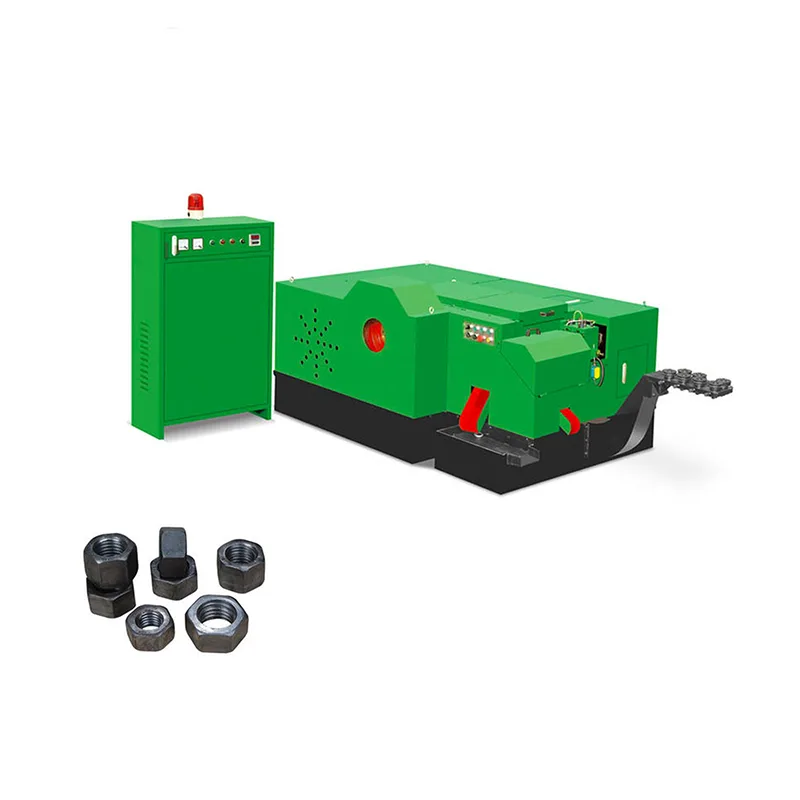

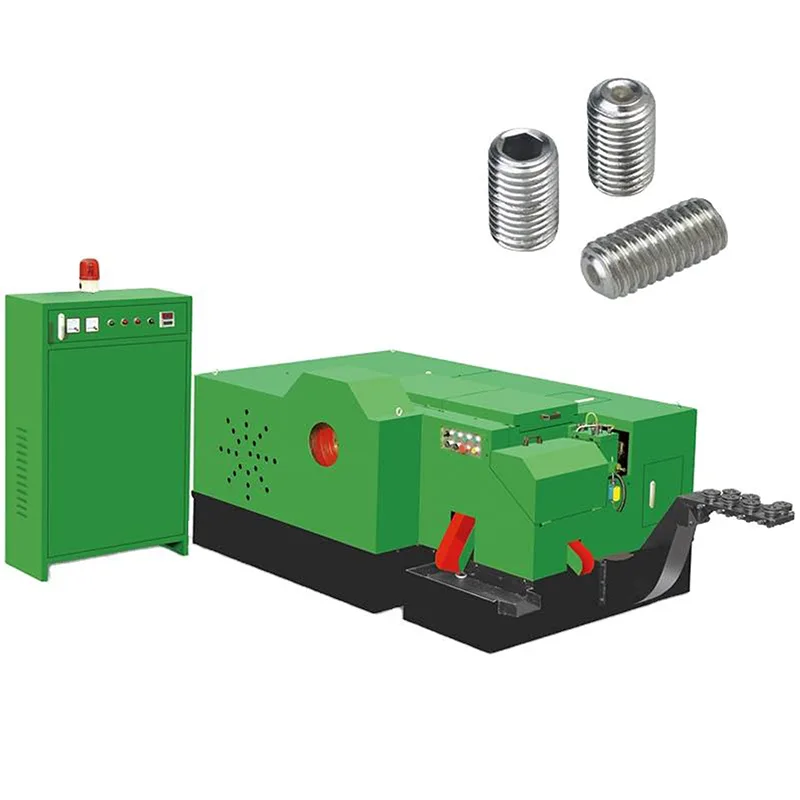

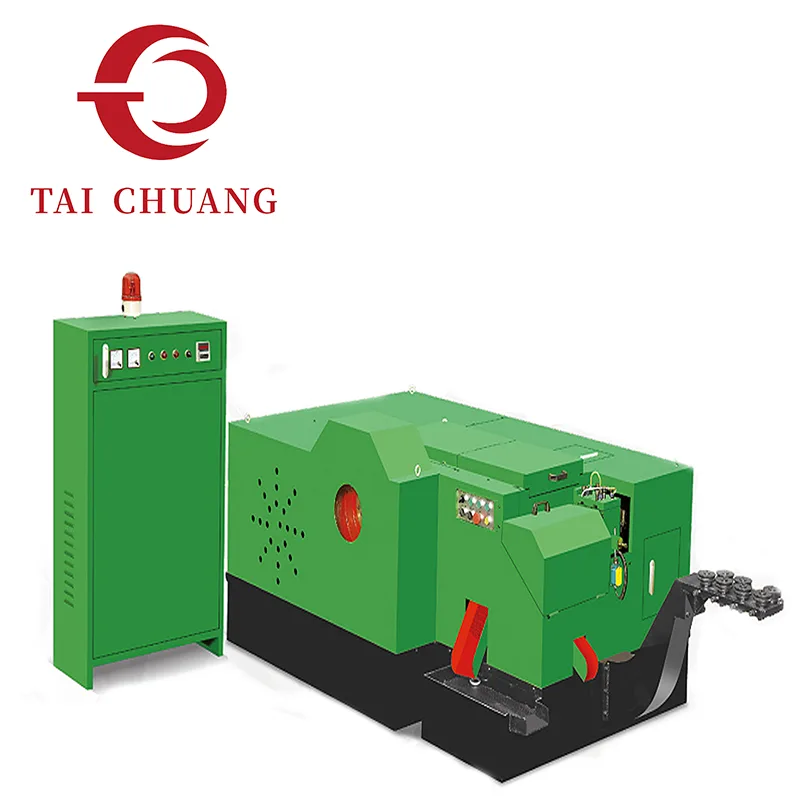

El formador de tuercas de tamaño pequeño está optimizado para formar tuercas con diámetros relativamente pequeños y detalles estructurales finos. Dentro de las aplicaciones de máquinas de estampación en frío, las piezas de trabajo más pequeñas presentan diferentes desafíos, como la sensibilidad de alineación, el control del flujo de material y la variación dimensional.

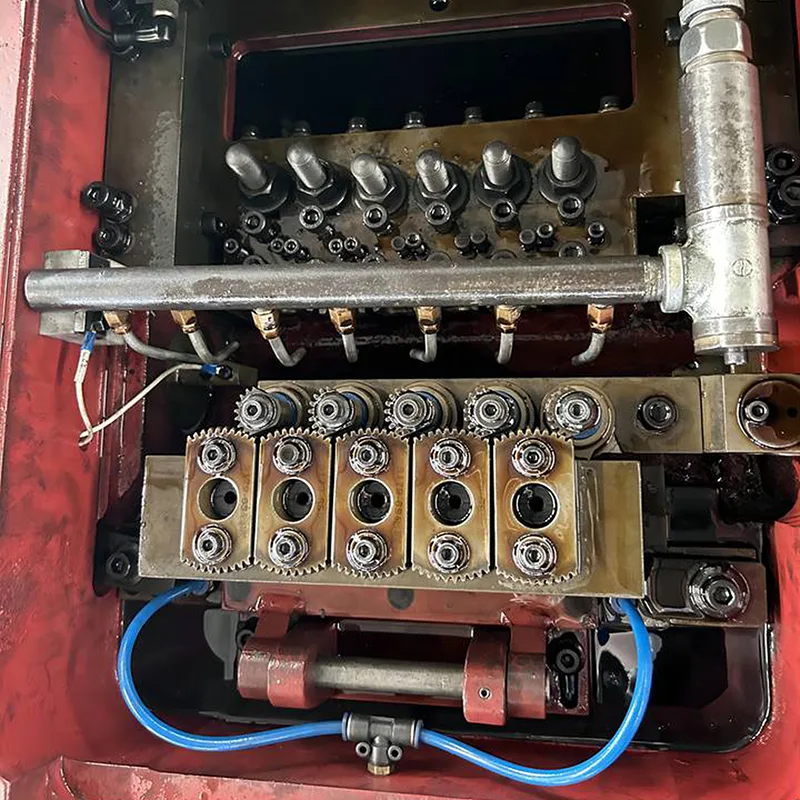

En lugar de centrarse en la capacidad de conformado, este formador de tuercas enfatiza la precisión, la estabilidad y el posicionamiento repetible. Las etapas de herramientas y conformado están dispuestas para soportar una deformación controlada adecuada para perfiles de tuercas pequeñas, lo que ayuda a mantener una geometría consistente durante la producción continua.
TAICHUANG presenta esta solución para compradores que priorizan la precisión y confiabilidad en la fabricación de tuercas pequeñas en lugar de una alta complejidad de conformado.
|
Modelo |
TCNF-8B6S |
TCNF-8B6L |
TCNF-11B6S |
TCNF-11B6L |
|
Cantidad de moldes/NO. |
6 |
6 |
6 |
6 |
|
Productos Diámetro exterior/mm |
5-8 |
5-8 |
5.5-12.7 |
5.5-12.7 |
|
Tamaño de los productos/mm |
M2.5-M5 |
M2.5-M5 |
M3-M6 |
M3-M6 |
|
Diámetro máximo de corte/mm |
8 |
8 |
12 |
12 |
|
Longitud máxima de corte/mm |
10 |
15 |
20 |
35 |
|
Paso de matriz/mm |
38 |
38 |
50 |
50 |
|
Fuerza de presión/kg |
30000 |
30000 |
65000 |
65000 |
|
Capacidad/piezas/min |
160-200 |
160-200 |
120-160 |
120-160 |
|
Lubricante Motor/kw |
1.5 |
1.5 |
1.5 |
1.5 |
|
Consumo de lubricantes/L |
400 |
400 |
600 |
600 |
|
Potencia del motor principal/kw |
7.5 |
7.5 |
11 |
11 |
|
Volumen (largo x ancho x alto)/cm |
300*136*100 |
300*136*100 |
390*163*126 |
390*163*126 |
|
Peso/kg |
2100 |
2100 |
4200 |
4200 |
|
Modelo |
TCNF-14B6S | TCNF-14B6L | TCNF-17B6S | TCNF-19B6S |
|
Cantidad de moldes/NO. |
6 | 6 | 6 | 6 |
|
Productos Diámetro exterior/mm |
10-17 | 10-17 | 14-17 | 14-22 |
|
Tamaño de los productos/mm |
M6-M10 | M6-M10 | M8-M10 | M8-M14 |
|
Diámetro máximo de corte/mm |
14 | 14 | 17 | 19 |
|
Longitud máxima de corte/mm |
25 | 35 | 40 | 60 |
|
Paso de matriz/mm |
60 | 60 | 70 | 80 |
|
Fuerza de presión/kg |
90000 | 90000 | 120000 | 200000 |
|
Capacidad/piezas/min |
100-160 | 100-160 | 100-140 | 80-140 |
|
Lubricante Motor/kw |
2.2 | 2.2 | 2.2 | 2.2 |
|
Consumo de lubricantes/L |
900 | 900 | 1200 | 1600 |
|
Potencia del motor principal/kw |
15 | 15 | 30 | 45 |
|
Volumen (largo x ancho x alto)/cm |
460*193*155 | 460*193*155 | 480*220*180 | 510*230*190 |
|
Peso/kg |
8500 | 8500 | 11500 | 16000 |
Posicionamiento estable del material para piezas pequeñas
Deformación controlada para reducir la variación dimensional.
Ritmo de formado optimizado para tamaños de tuerca compactos
Consistencia mejorada en tiradas de producción largas

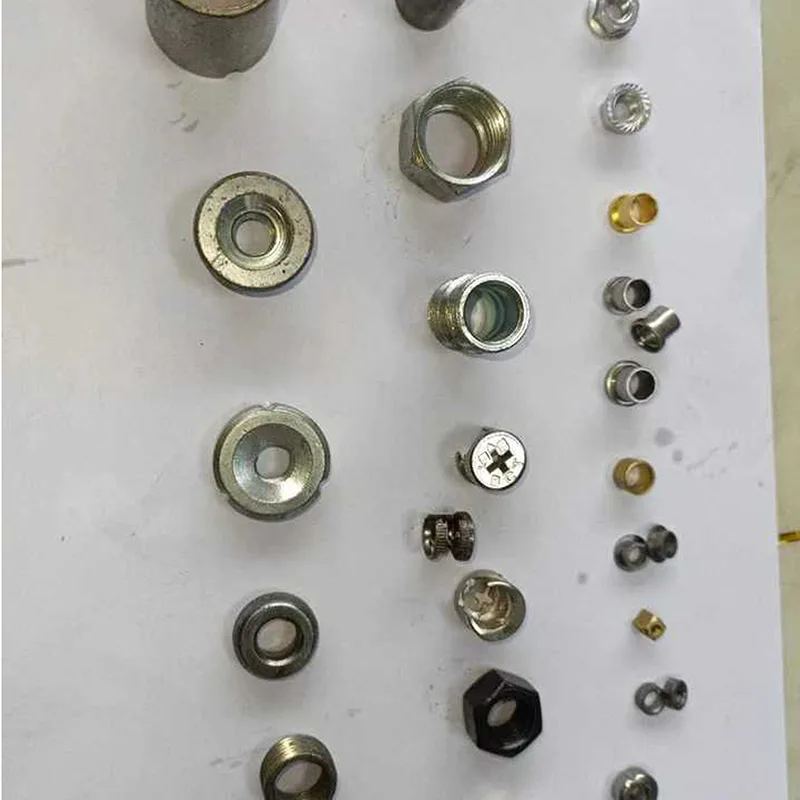

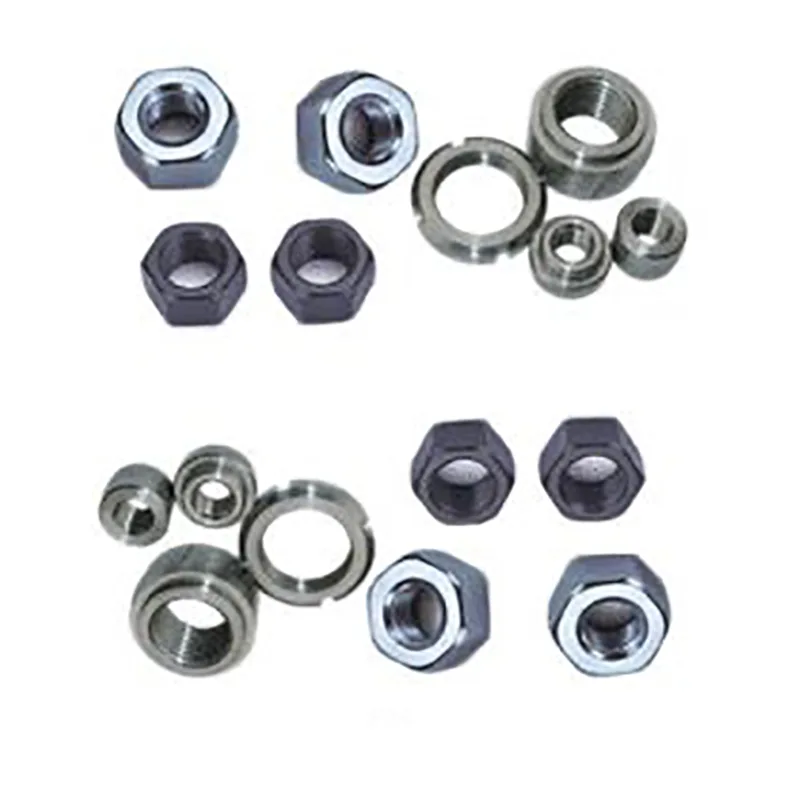

Tuercas hexagonales pequeñas
Elementos de fijación de precisión para electrónica y maquinaria.
Componentes mecánicos ligeros
Sistemas de fijación compactos
La formación de tuercas pequeñas requiere un cuidadoso equilibrio entre la fuerza de formación y el control de la deformación. Una fuerza excesiva puede causar inestabilidad, mientras que un control insuficiente puede provocar una inconsistencia dimensional. El formador de tuercas de tamaño pequeño soluciona este problema centrándose en un comportamiento de formación predecible en lugar de en una producción máxima.
TAICHUANG apoya a los clientes ayudándolos a adaptar la configuración del formador de tuercas al tamaño de la tuerca, las características del material y las expectativas de precisión.
P1: ¿Qué define a un formador de tuercas de “tamaño pequeño”?
Está diseñado para tuercas de dimensiones más pequeñas que requieren un control de formado preciso.
P2: ¿Se puede utilizar para tuercas estándar?
Sí, pero se selecciona principalmente cuando la prioridad es la precisión de tamaños pequeños.
P3: ¿Es esto adecuado para aplicaciones de sujetadores de precisión?
Se evalúa comúnmente para aplicaciones donde la consistencia dimensional es crítica.
