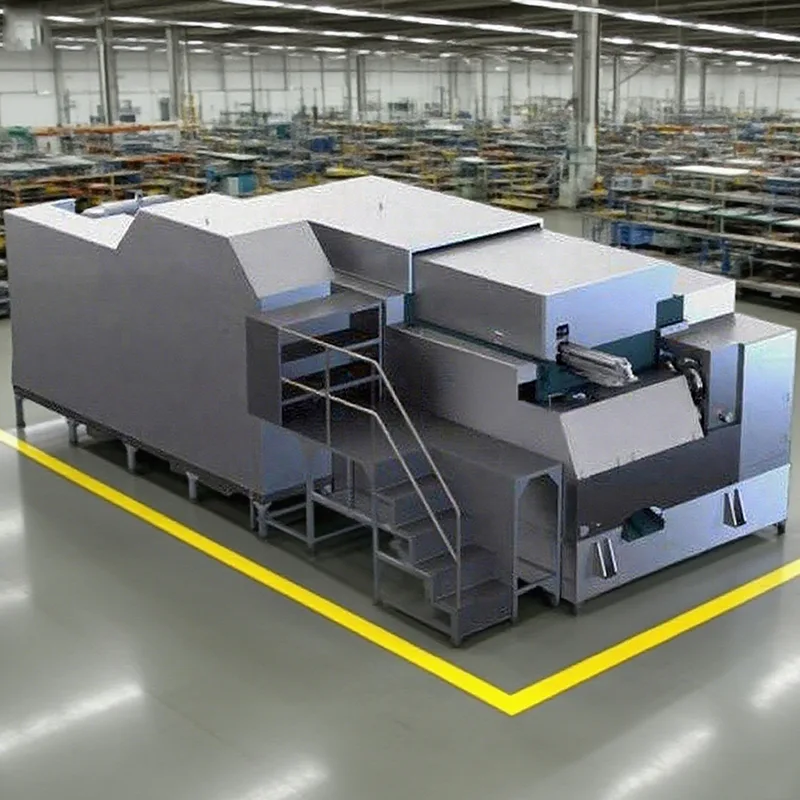

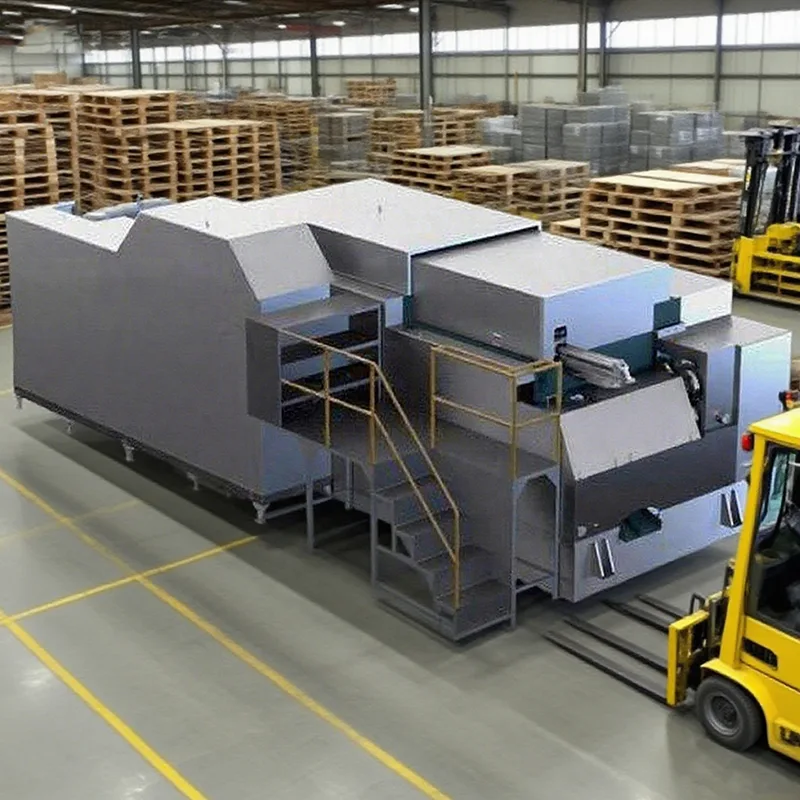

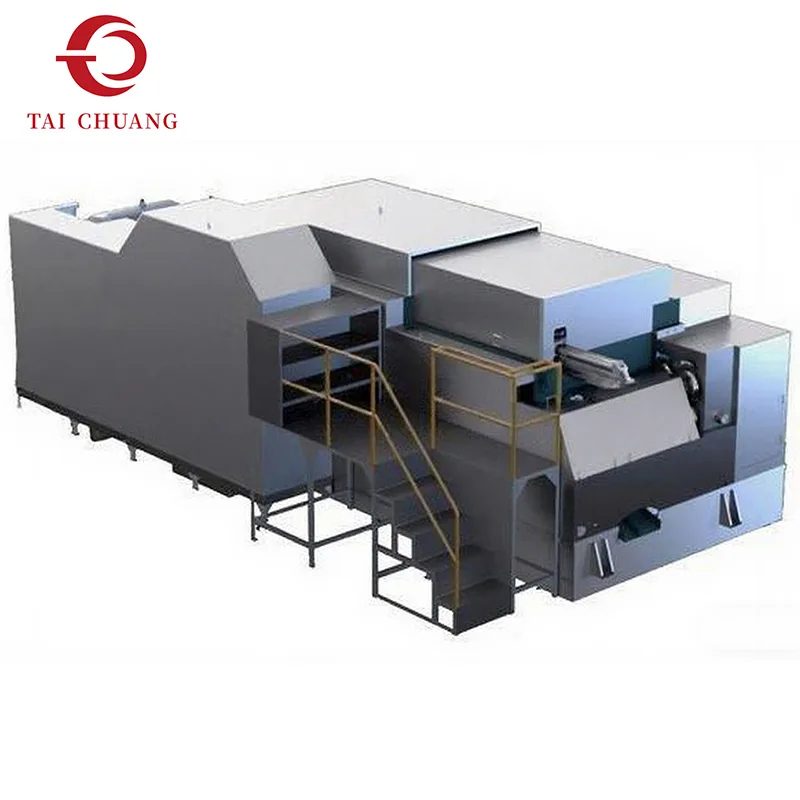

El formador de tuercas de carrera larga de 7 estaciones se basa en las ventajas de un diseño de formación de estaciones múltiples al tiempo que introduce un recorrido de punzón extendido. Esta combinación permite una deformación más profunda del material sin comprometer la estabilidad del conformado, lo que la hace adecuada para diseños de tuercas más gruesas o más altas.
Dentro de las aplicaciones de máquinas de estampación en frío, las configuraciones de carrera larga se evalúan por su capacidad para mantener la continuidad del flujo de material durante operaciones de conformado más profundas. Al distribuir la deformación en siete estaciones y permitir una longitud de carrera adicional, este formador de tuercas ayuda a reducir la tensión de formación y mejorar la consistencia dimensional.
TAICHUANG presenta esta solución para clientes que producen tuercas que exceden los requisitos de altura estándar o perfil interno.
|
Modelo |
Unidad |
SJNF 11B-7SL |
SJNF 14B-7SL |
SJNF 18B-7SL |
SJNF 24B-7SL |
SJNF 33B-7SL |
SJNF 41B-7SL |
SJNF 41B-7SL(120L) |
|
Estación de forja |
No. |
7 |
7 |
7 |
7 |
7 |
7 |
7 |
|
Diámetro de corte (máx.) |
milímetros |
11 |
14 |
19 |
24 |
30 |
40 |
40 |
|
Longitud de corte (máx.) |
milímetros |
36 |
40 |
48 |
60 |
75 |
68 |
85 |
|
Longitud de salida (máx.) |
milímetros |
40 |
60 |
60 |
80 |
100 |
80 |
120 |
|
Longitud P.K.O (máx.) |
milímetros |
16 |
18 |
20 |
25 |
30 |
30 |
35 |
|
Paso de matrices |
milímetros |
50 |
60 |
80 |
100 |
140 |
165 |
165 |
|
poder de forja |
kg |
60000 |
120000 |
185000 |
300000 |
400000 |
500000 |
500000 |
|
Golpe de ariete |
milímetros |
160 |
200 |
220 |
280 |
280 |
240 |
360 |
|
Salida para tuerca |
unidades/min |
55-140 |
60-110 |
50-90 |
45-80 |
40-90 |
40-85 |
40-75 |
|
motor principal |
kilovatios |
15 |
22 |
45 |
55 |
160 |
220 |
220 |
|
motor de lubricación |
kilovatios |
1.5 |
2.2 |
2.2 |
1,5 2,2 |
1,5 2,2 |
1,5 2,2 |
1,5 2,2 |
|
lubricante |
L |
800 |
1000 |
1400 |
1800 |
1900 |
2200 |
3000 |
|
Peso aproximado |
Tonelada |
6 |
10 |
20 |
35 |
57 |
85 |
95 |
|
Dimensiones de la máquina |
centímetro |
290*170*130 |
340*210*150 |
470*255*195 |
560*300*200 |
640*375*230 |
765*400*260 |
830*460*265 |
Mayor recorrido del punzón para perfiles de tuerca más profundos
Control mejorado del flujo de material en las etapas de formación.
Riesgo reducido de desequilibrio de deformación.
Adaptabilidad mejorada para diseños de tuercas especializados

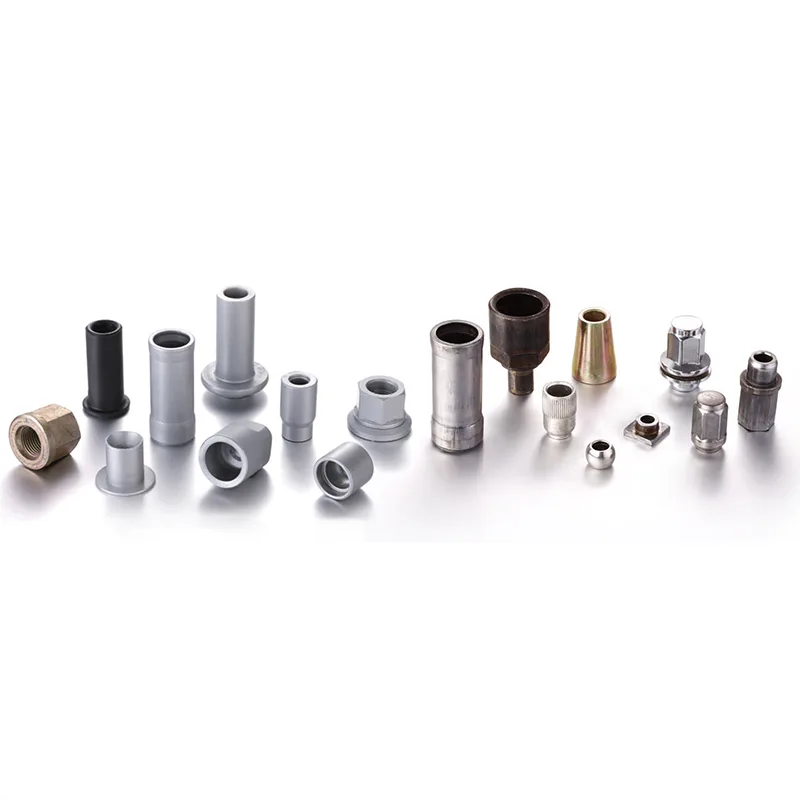

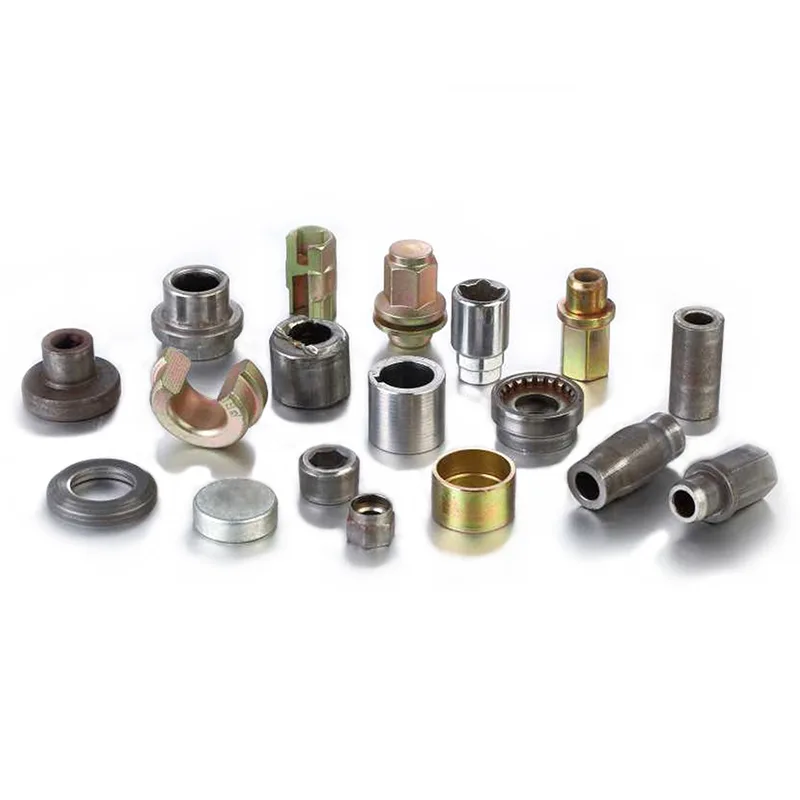

Tuercas estructurales gruesas
Tuercas con características internas profundas.
Componentes de fijación de alta resistencia
Tuercas diseñadas utilizadas en conjuntos de carga.
Los formadores de tuercas de carrera larga de 7 estaciones generalmente se seleccionan cuando las máquinas de carrera estándar alcanzan sus límites de formación. La carrera extendida admite una deformación gradual, lo que ayuda a mantener una geometría consistente en perfiles más profundos.
TAICHUANG ayuda a los compradores a evaluar si un formador de tuercas de carrera larga se alinea con los requisitos de producción y diseño de sus productos, incluido el comportamiento del material y las expectativas de profundidad de conformado.
P1: ¿Qué hace que un expansor de tuercas tenga un “trazo largo”?
Permite un mayor recorrido del punzón, permitiendo una deformación más profunda y controlada.
P2: ¿Es un formador de tuercas de carrera larga adecuado para tuercas estándar?
Se puede utilizar, pero se selecciona principalmente para nueces que requieren un conformado más profundo.
P3: ¿La carrera larga afecta la velocidad de formado?
El tiempo del ciclo depende de la configuración; Los compradores suelen priorizar la estabilidad del formado sobre la velocidad en estas aplicaciones.
