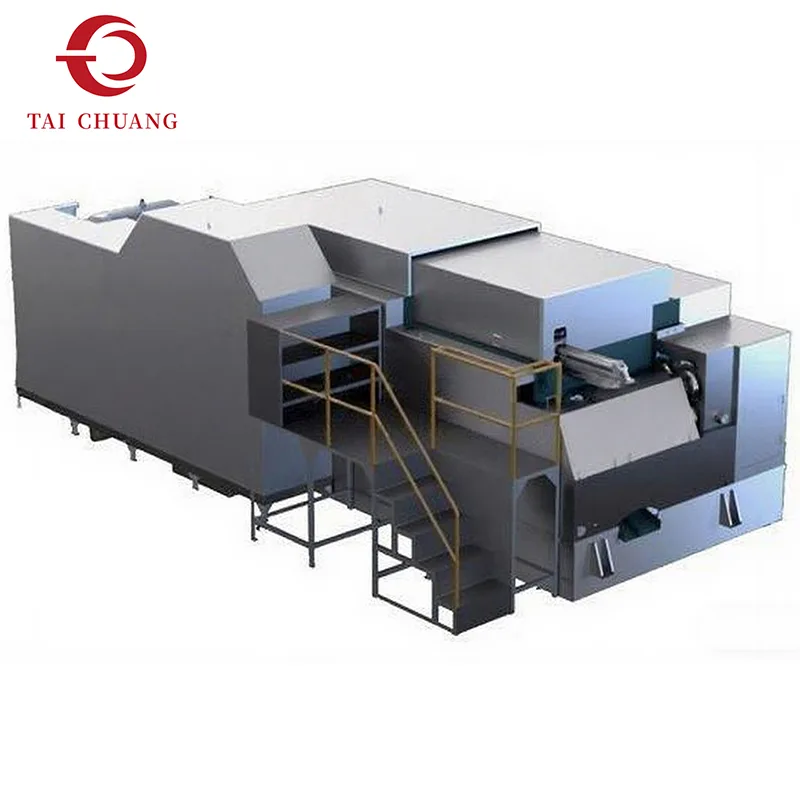

La formadora de tuercas de carrera larga de 8 estaciones representa un nivel avanzado dentro de los sistemas de máquinas cabezales en frío para la producción de nueces. Al aumentar tanto el número de etapas de formación como la longitud de carrera disponible, esta configuración permite que la deformación del material se distribuya a lo largo de un recorrido de formación más largo y controlado.
En comparación con los formadores de tuercas de 6 o 7 estaciones, las estaciones adicionales brindan mayor flexibilidad para dar forma a contornos complejos, características internas y zonas de transición. El diseño de carrera larga respalda aún más los requisitos de conformado más profundo al permitir una deformación gradual en lugar de forzar el flujo de material dentro de un recorrido limitado.
Este tipo de formador de tuercas normalmente se evalúa cuando las configuraciones estándar se acercan a sus límites de formación. TAICHUANG presenta esta solución para clientes que requieren un mayor grado de libertad de formación y desean reducir el riesgo del proceso al producir tuercas complejas o estructuralmente exigentes.
|
Modelo |
Unidad |
SJNF 11B-8SL |
SJNF 14B-8SL |
SJNF 19B-8SL |
SJNF 24B-8SL |
SJNF 33B-8SL |
SJNF 41B-8SL |
|
Estación de forja |
No. |
8 |
8 |
8 |
8 |
8 |
8 |
|
Diámetro de corte (máx.) |
milímetros |
11 |
14 |
19 |
24 |
30 |
40 |
|
Longitud de corte (máx.) |
milímetros |
36 |
40 |
48 |
60 |
75 |
85 |
|
Longitud de salida (máx.) |
milímetros |
40 |
60 |
60 |
80 |
100 |
120 |
|
Longitud PKO (máx.) |
milímetros |
16 |
18 |
20 |
25 |
30 |
35 |
|
Paso de matrices |
milímetros |
50 |
60 |
80 |
100 |
140 |
165 |
|
poder de forja |
kg |
60000 |
120000 |
185000 |
300000 |
400000 |
550000 |
|
Golpe de ariete |
milímetros |
160 |
200 |
220 |
280 |
280 |
360 |
|
Salida para tuerca |
unidades/min |
55-140 |
60-110 |
50-90 |
45-80 |
40-70 |
40-60 |
|
motor principal |
kilovatios |
15 |
22 |
45 |
55 |
160 |
220 |
|
motor de lubricación |
kilovatios |
1.5 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Lubricante |
l |
1000 |
1400 |
1800 |
3200 |
3800 |
5500 |
|
Levantamiento de peso de referencia |
Tonelada |
7 |
12 |
23 |
40 |
65 |
108 |
|
Dimensiones de la máquina |
centímetro |
290*195*130 |
350*240*150 |
470*295*195 |
570*355*210 |
645*430*230 |
830*525*265 |
Nuestro formador de tuercas de carrera larga de 8 estaciones se enfoca en:
Deformación progresiva con concentración de tensión reducida.
Recorrido de formación extendido para perfiles de tuerca más profundos o más gruesos
Control mejorado sobre las transiciones de geometría intermedia.
Mayor tolerancia para diseños de tuercas complejos
Al segmentar el trabajo de conformado en más pasos, la máquina ayuda a mantener la consistencia de la forma y la estabilidad dimensional durante todo el ciclo de conformado.

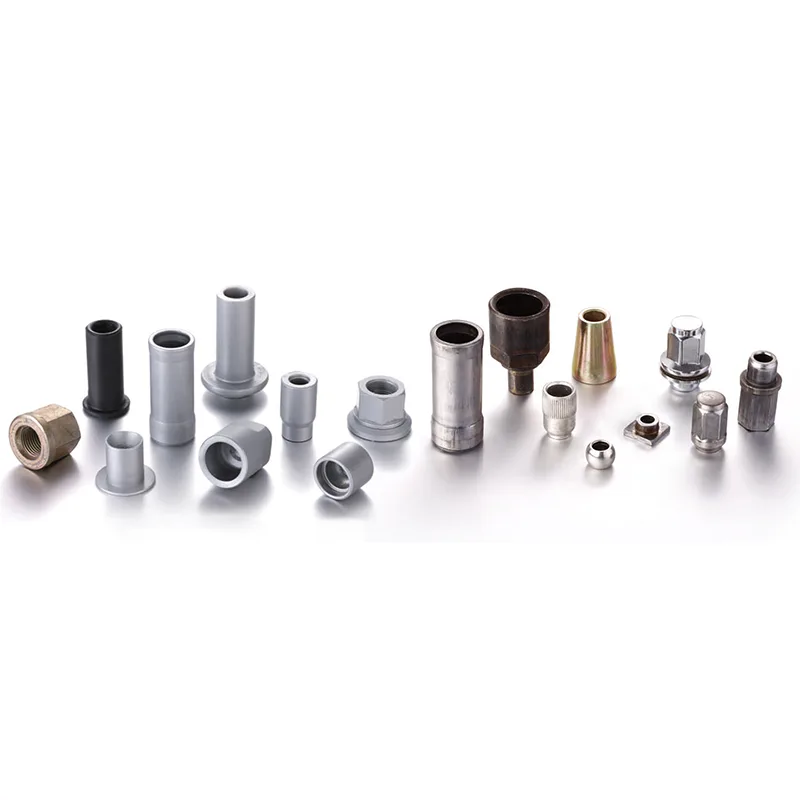

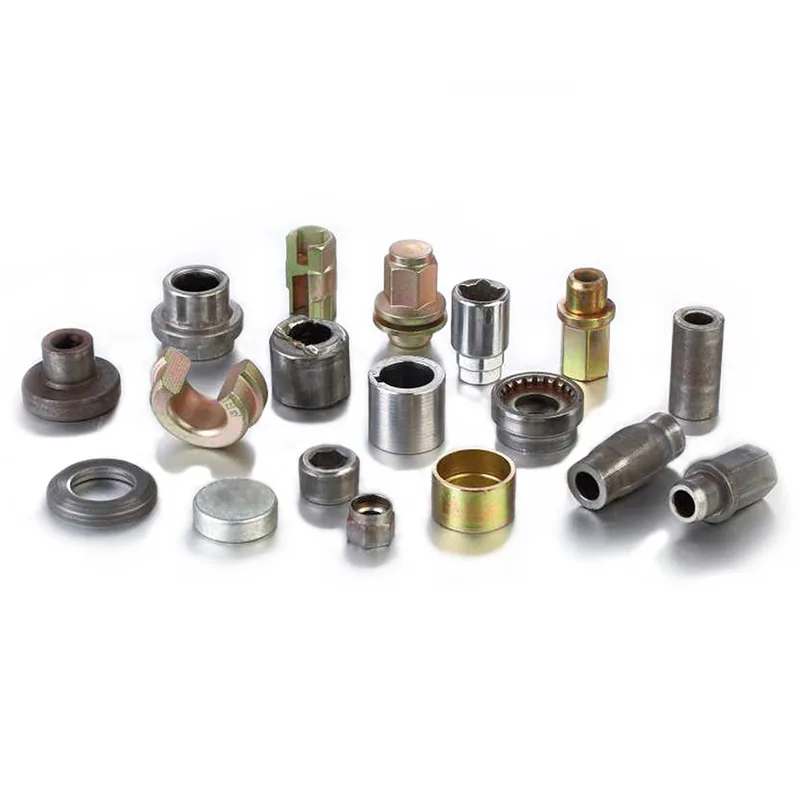

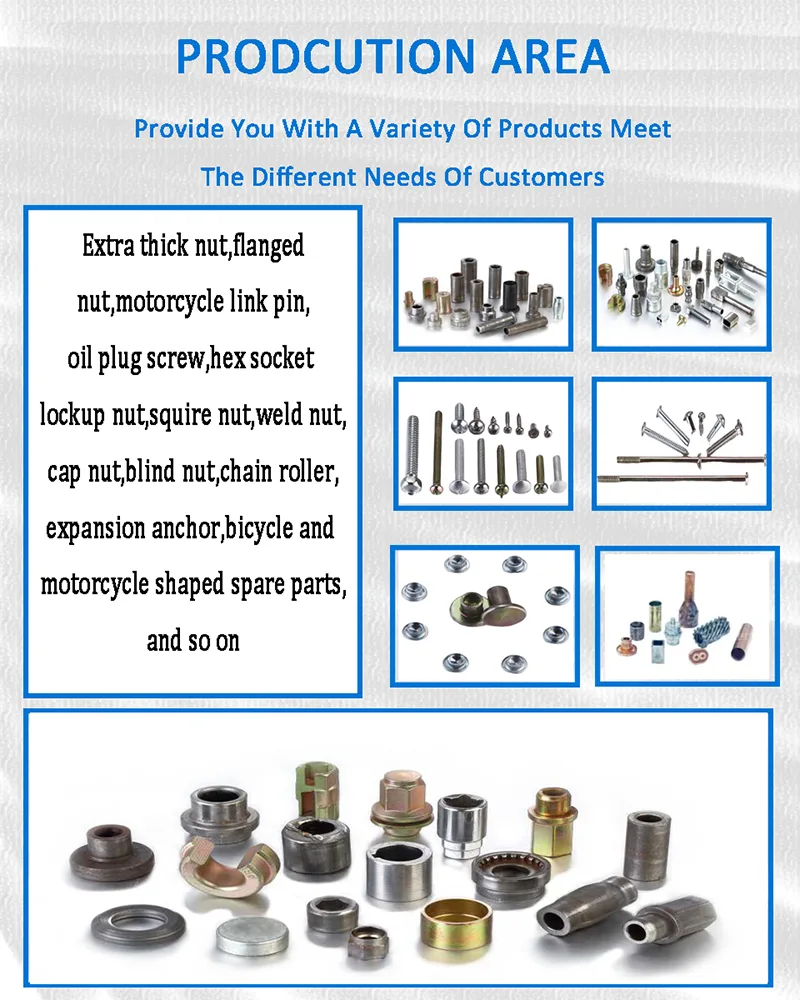

Tuercas con contornos externos complejos
Nueces gruesas o altas con perfiles internos profundos
Diseños de tuercas estructurales o de carga.
Elementos de fijación diseñados que requieren una alta precisión de formado
El cabezal en frío depende del flujo controlado de material en lugar de la eliminación de material. En el conformado avanzado de nueces, el desafío no es la velocidad, sino la estabilidad. El formador de tuercas de carrera larga de 8 estaciones proporciona un margen de formación adicional, lo que permite que cada etapa funcione dentro de un rango de deformación controlado. TAICHUANG ayuda a los clientes a evaluar este formador de tuercas según la complejidad del dibujo, el comportamiento del material y las consideraciones de estabilidad de producción a largo plazo.
P1: ¿Cuándo es necesaria una formadora de tuercas de 8 estaciones?
Se considera cuando la geometría de la tuerca es compleja o cuando el número de estaciones estándar ya no proporciona suficiente control de conformado.
P2: ¿Cuál es el beneficio de combinar recorrido largo con más estaciones?
Permite una deformación más profunda y gradual, reduciendo el estrés de formación y mejorando la consistencia.
P3: ¿Sigue siendo una máquina de estampación en frío?
Sí, forma nueces mediante deformación en frío sin cortar.
