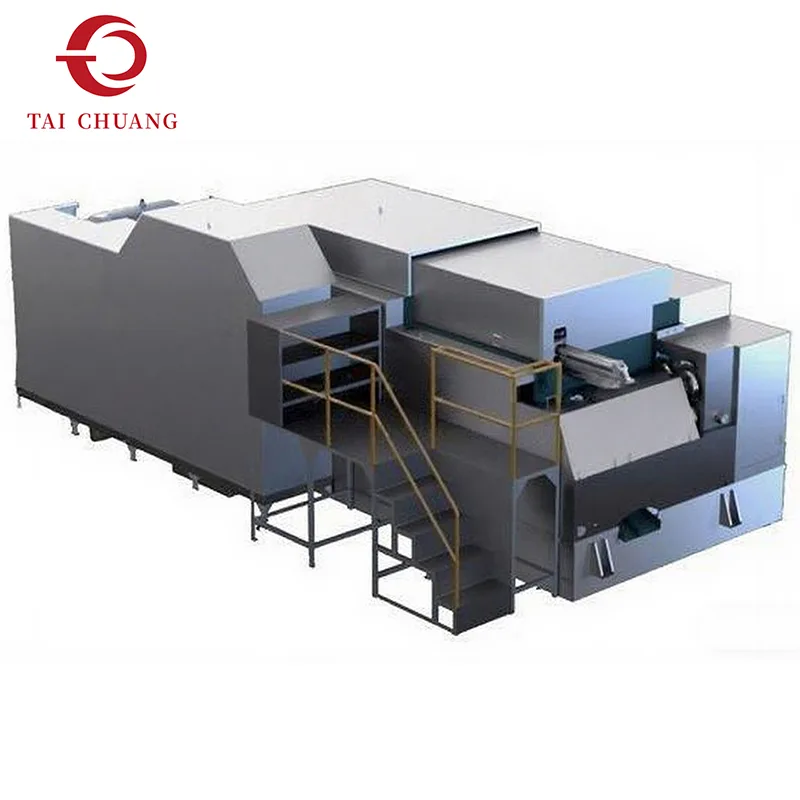

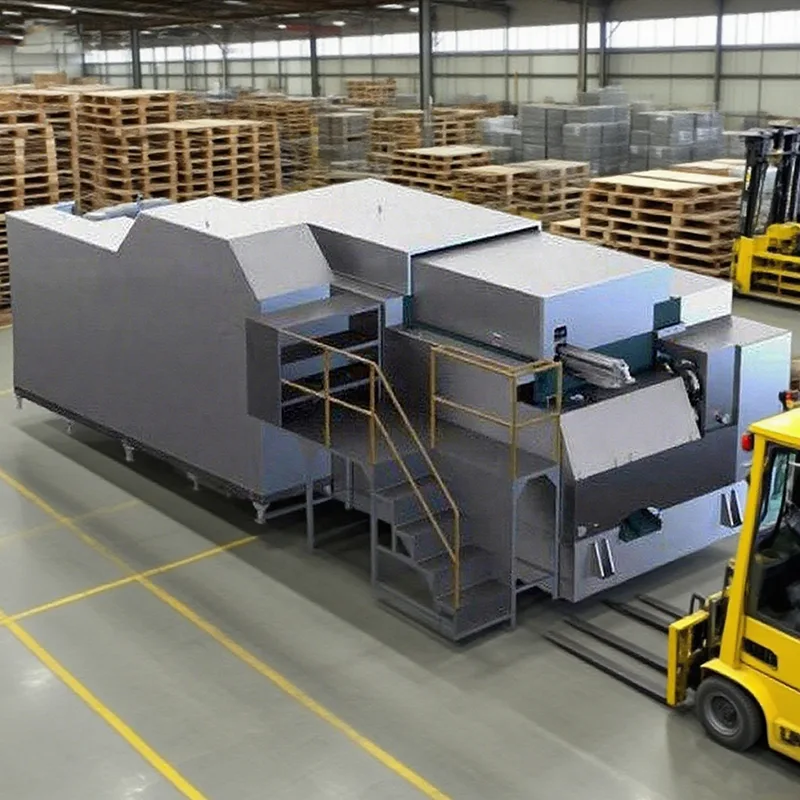

Formador de tuercas de 7 estaciones

Diseñada para la formación estable de tuercas en múltiples estaciones, esta formadora de tuercas de 7 estaciones es seleccionada por su fabricante, TAICHUANG, como una solución confiable de máquina de estampación en frío para compradores de sujetadores que buscan una producción consistente, flexibilidad de herramientas y soporte de abastecimiento. La máquina admite geometrías de tuercas complejas con una fuerza de conformado equilibrada, lo que la hace adecuada para líneas de producción de sujetadores de gran volumen que priorizan la consistencia dimensional y la estabilidad operativa a largo plazo.

Enviar Consulta

Descripción del Producto

Un formador de tuercas de 7 estaciones se coloca por encima de las configuraciones estándar al ofrecer una mayor resolución de conformado durante todo el ciclo de producción. Dentro de los sistemas de máquinas de cabezal en frío, la estación adicional permite que la deformación se distribuya de manera más gradual, lo que ayuda a estabilizar la geometría de la tuerca y mejorar la consistencia de la forma.

En comparación con los formadores de tuercas de seis estaciones, esta configuración proporciona mayor flexibilidad al formar tuercas con chaflanes, contornos o transiciones dimensionales que requieren una conformación controlada. Cada estación de formado contribuye con un paso definido, lo que reduce la concentración de tensiones y mejora la repetibilidad en las series de producción.

TAICHUANG presenta el formador de tuercas de 7 estaciones como una solución para los compradores que evalúan la capacidad avanzada de formación de tuercas manteniendo al mismo tiempo una lógica de proceso clara y un control de herramientas.

Especificaciones del producto

Modelo	Unidad	SJNF 8B-7S	SJNF 11B-7S	SJNF 14B-7S	SJNF 19B-7S	SJNF 24B-7S	SJNF33B-7S
Estación de forja	No.	7	7	7	7	7	7
A través de planos de nuez	milímetros	5-8	5.5-12.7	10-17	14-22	17-26	24-33
Tuerca hexagonal adecuada	milímetros	M2.5-M5	M3-M6	M6-M10	M8-M14	M10-M18	M16-M22
Diámetro de corte (máx.)	milímetros	8	11	14	19	24	30
Longitud de corte (máx.)	milímetros	12	18	20	22	38	40
Longitud de salida (máx.)	milímetros	15	20	25	28	45	55
Paso de matrices	milímetros	38	50	60	80	100	140
poder de forja	kg	35.000	58.000	100.000	150.000	300.000	400.000
Golpe de ariete	milímetros	58	76	100	110	160	200
Salida para tuerca	unidades/min	110-260	90-220	80-180	60-120	50-80	40-70
motor principal	kilovatios	7.5	11	15	37	55	132
motor de lubricación	kilovatios	1.5	1.5	2.2	2.2	2.2	2.2
Lubricante	L	400	700	1000	1400	2000	3400
Levantamiento de peso de referencia	Tonelada	4	5.5	9	16	30	50
Dimensiones de la máquina	centímetro	210160110	260170130	310220160	380240170	480320215	590390230

Modelo	Unidad	SJNF 11B-7SL	SJNF 14B-7SL	SJNF 17B-7SL	SJNF 19B-7SL	SJNF 24B-7SL	SJNF 33B-7SL	SJNF 41B-7SL	SJNF 41B-7SL(120L)
Estación de forja	No.	7	7	7	7	7	7	7	7
Diámetro de corte (máx.)	milímetros	11	14	17	19	24	30	40	40
Longitud de corte (máx.)	milímetros	36	40	55	48	60	75	68	85
Longitud de salida (máx.)	milímetros	40	60	60	60	80	100	80	120
Longitud PKO (máx.)	milímetros	16	18	19	20	25	30	30	35
Paso de matrices	milímetros	50	60	70	80	100	140	165	165
poder de forja	kg	60.000	120.000	125.000	185.000	300.000	400.000	500.000	550.000
Golpe de ariete	milímetros	160	200	210	220	280	280	240	360
Salida para tuerca	unidades/min	55-140	60-110	50-100	50-90	45-80	40-80	40-75	40-70
motor principal	kilovatios	15	22	30	41	55	160	220	220
motor de lubricación	kilovatios	1.5	2.2	2.2	2.2	2.2	2.2	2.2	2.2
Lubricante	L	800	1.200	1.300	1.600	3.000	3.500	4.000	5.000
Levantamiento de peso de referencia	Tonelada	6	10	12	20	35	57	85	95
Dimensiones de la máquina	centímetro	290170130	350220150	370240170	470260195	579310210	645375230	780450250	830465265

Formar lógica y estructura de proceso

La secuencia de formación normalmente incluye lo siguiente:

Alimentación de material y corte en bruto.

Modelado inicial del cuerpo

Conformación progresiva del perfil de la tuerca

Refinamiento de geometría intermedio

Definición de esquinas y chaflanes

Corrección dimensional

Formación final y descarga.

Este enfoque por etapas permite que el formador de tuercas de 7 estaciones gestione la deformación del material paso a paso, lo cual es fundamental para geometrías de tuercas más complejas.

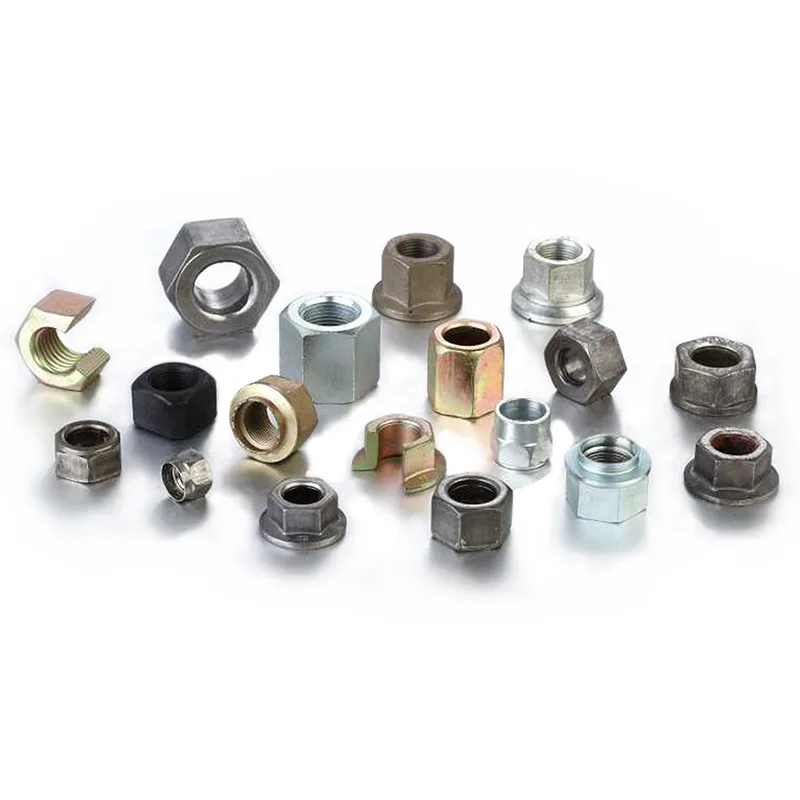

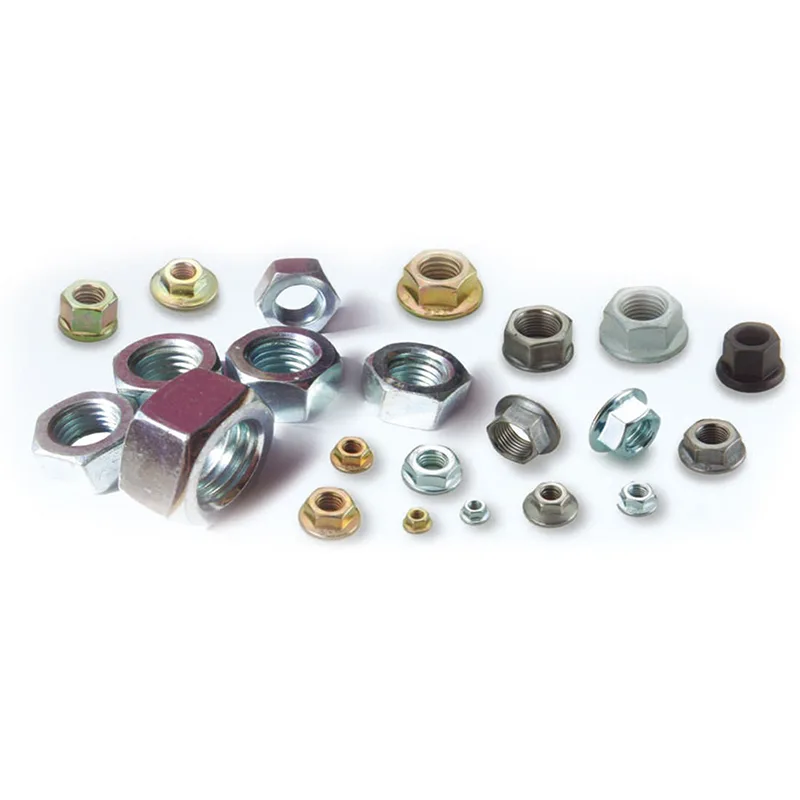

Escenarios de aplicación

Tuercas con contornos o chaflanes especiales

Componentes de fijación mecánicos y de automoción.

Tuercas industriales con expectativas dimensionales más estrictas

Sujetadores diseñados que requieren una geometría consistente

Consideraciones de proceso y calidad

La formación de tuercas con cabezal en frío se basa en la deformación más que en el mecanizado. Al agregar una estación adicional, el formador de tuercas de 7 estaciones ayuda a mejorar el flujo interno del material y la consistencia de la superficie. Los compradores suelen evaluar esta máquina en función de la estabilidad de las herramientas, la repetibilidad del conformado y la adaptabilidad a diferentes diseños de tuercas.

TAICHUANG apoya a los clientes alineando las configuraciones de formadores de tuercas con los dibujos del producto, las propiedades de los materiales y los objetivos de planificación de la producción.

Preguntas frecuentes

P1: ¿Por qué elegir un formador de tuercas de 7 estaciones en lugar de un modelo de 6 estaciones?

La estación adicional permite un control más preciso sobre el flujo de material y admite formas de tuercas más complejas.

P2: ¿Todavía se considera una máquina de estampación en frío?

Sí, forma tuercas mediante deformación en frío sin eliminación de material.

P3: ¿Un mayor número de estaciones aumenta la complejidad de la configuración?

La instalación requiere planificación, pero también ofrece una mayor flexibilidad de formado.
