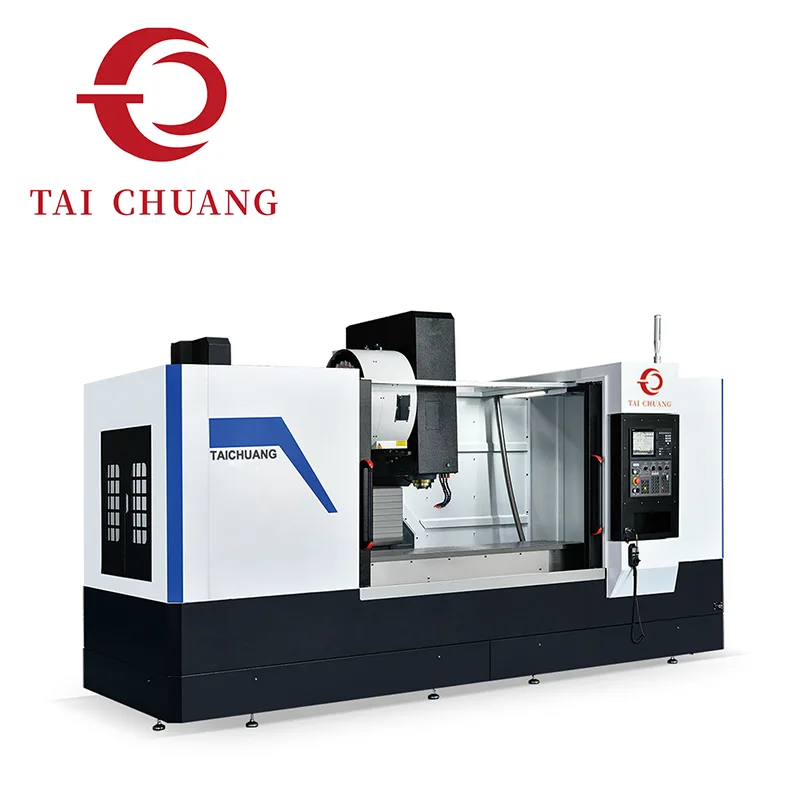

Los perfiles de extrusión de aluminio se utilizan ampliamente en sistemas de construcción modernos, estructuras de transporte y estructuras de equipos industriales. El mecanizado de estos perfiles a menudo requiere taladrado, fresado y procesamiento de ranuras precisos en múltiples superficies. El Centro de Mecanizado Vertical de Perfiles está diseñado para soportar estas operaciones a través de una configuración de mecanizado vertical optimizada para el procesamiento de perfiles de aluminio.
A diferencia de los equipos de procesamiento de perfiles horizontales, una estructura de mecanizado vertical permite un acoplamiento más estable de la herramienta y una mejor evacuación de viruta durante las operaciones de fresado. Este diseño ayuda a mantener la precisión del mecanizado y al mismo tiempo respalda el procesamiento eficiente de perfiles de extrusión de aluminio con diferentes formas de sección transversal.
La máquina está diseñada para acomodar perfiles de aluminio largos y al mismo tiempo mantener una precisión de posicionamiento constante durante todo el ciclo de mecanizado. Las guías de precisión y el movimiento controlado del eje garantizan un movimiento estable de la herramienta durante las operaciones de taladrado y fresado. Estas características ayudan a los fabricantes a lograr un posicionamiento de orificios, una geometría de ranura y una calidad de superficie confiables al procesar componentes estructurales de aluminio.
El Centro de Mecanizado Vertical de Perfiles es especialmente adecuado para fabricantes que producen componentes de aluminio que requieren múltiples operaciones de mecanizado en diferentes superficies del perfil. Al integrar la capacidad de fresado vertical con un posicionamiento flexible de la pieza de trabajo, el sistema permite a los fabricantes optimizar su flujo de trabajo de mecanizado de perfiles de aluminio.
TAICHUANG suministra esta solución de equipo para respaldar el procesamiento eficiente y preciso de perfiles de aluminio en una amplia gama de sectores industriales.
|
Viaje |
||
|
Carrera del eje X |
2000 mm |
2500 mm |
|
Eje Y de desplazamiento |
600 mm |
650 mm/700 mm |
|
Carrera del eje Z |
600 mm |
|
|
Eje Principal |
||
|
Velocidad del husillo |
12000rpm |
|
|
Orificio cónico del husillo |
BT40Φ140mm |
|
|

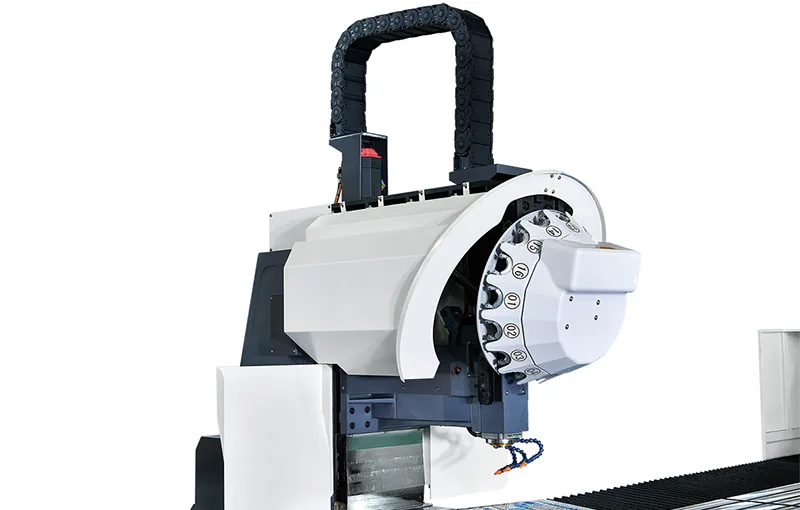

Revista de herramientas |
||
|
Formulario de revista de herramientas |
Tipo de disco |
|
|
Capacidad del cargador |
24 piezas |
|
|
tiempo de cambio de herramienta |
2 segundos |
|
|
Velocidad de movimiento |
||
|
movimiento del eje x |
48 m/min |
|
|
Movimiento del eje Y |
48 m/min |
|
|
Movimiento del eje Z |
48 m/min |
|
|
Velocidad de avance de corte X/Y/Z |
15000 mm/min |
|
|
Sistema operativo |
FANUC |
MITSUBISHI |
|
Potencia del motor |
||
|
Motor de husillo |
7,5 KW/11 KW |
7,5 KW/11 KW |
|
Motor del eje X/Y/Z |
3,0/3,0/3,0 KW |
3,0/3,0/3,0 KW |
|
Sistema de enfriamiento de lubricación |
||
|
Sistema de lubricación |
Lubricación automática |
|
|
Sistema de refrigeración |
Enfriamiento por aspersión de agua |
|
|

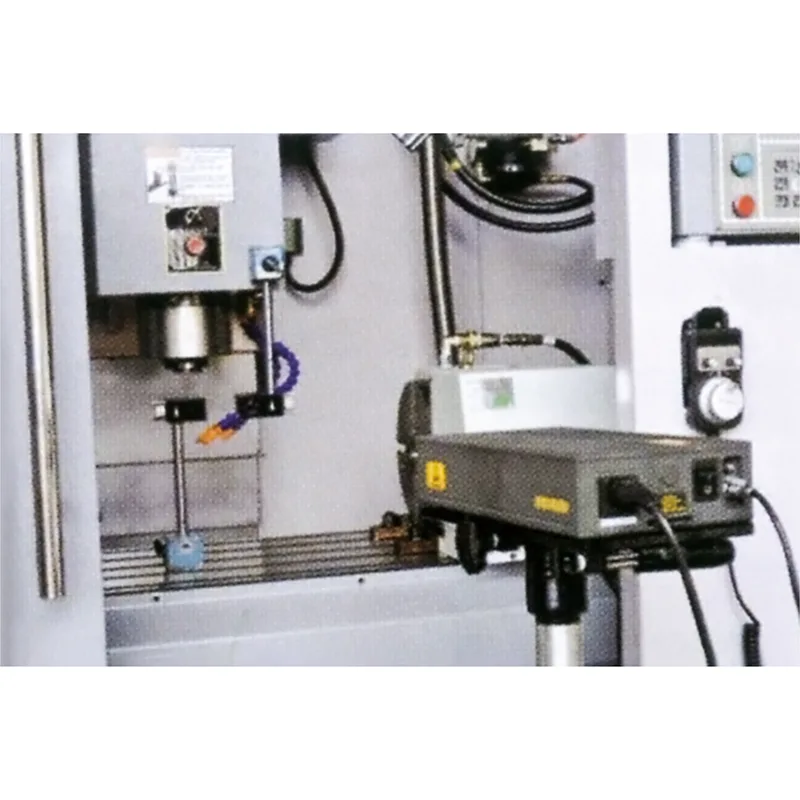

Exactitud |
||
|
Precisión de posicionamiento del eje X |
0,03 mm |
|
|
Precisión de posicionamiento del eje Y/Z |
0,02 mm |
|
|
Precisión de posicionamiento repetitivo |
0,01 mm |
|
|
Especificaciones mecánicas |
||
|
Demanda barométrica |
0.6Mpa-0.9Mpa |
|
|
Altura |
3000 mm |
|
|
Área cubierta |
6000*2300mm |
|
|
Peso |
7000KG |
10000 kg |
La máquina admite varios procesos de mecanizado importantes necesarios para la fabricación de extrusión de aluminio.
El centro de mecanizado realiza operaciones de fresado de precisión en superficies de perfiles de aluminio, lo que permite crear ranuras y dar forma a contornos con precisión.
Las operaciones de perforación se pueden ejecutar en diferentes lugares a lo largo del perfil de aluminio, orificios de instalación de soporte y conexiones estructurales.
Varias geometrías de ranuras utilizadas en sistemas de estructuras de aluminio se pueden mecanizar de manera eficiente mediante operaciones de fresado controladas.
La configuración vertical permite que la máquina procese múltiples lados del perfil reposicionando o girando la pieza de trabajo.
Una orientación vertical del husillo proporciona un acoplamiento estable de la herramienta durante las operaciones de fresado y favorece la eliminación eficiente de virutas al mecanizar aluminio.

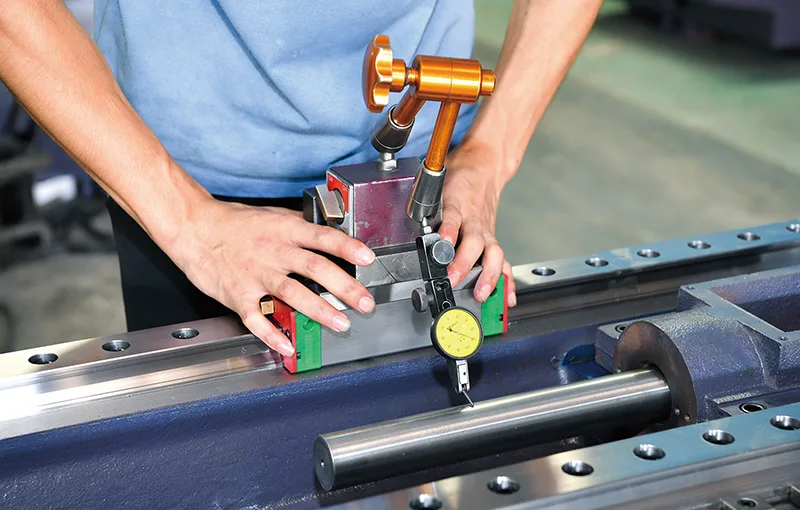

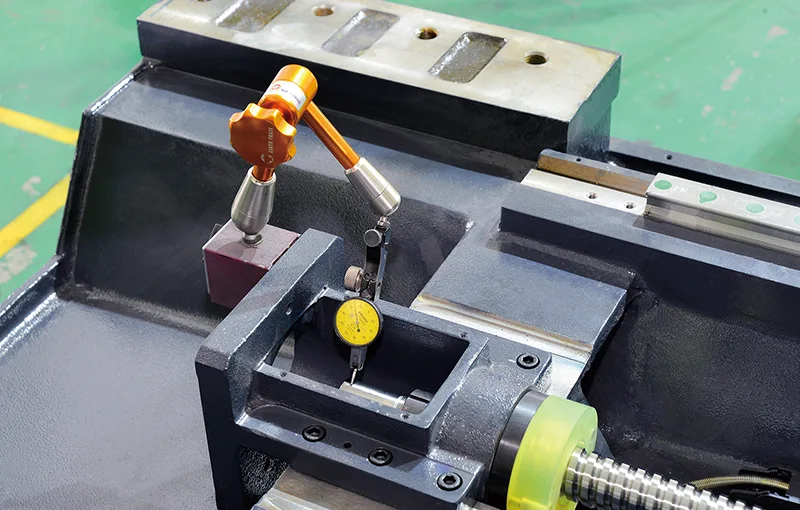

Las guías de alta precisión y los ejes servoaccionados ayudan a garantizar un posicionamiento suave y una precisión de mecanizado repetible.

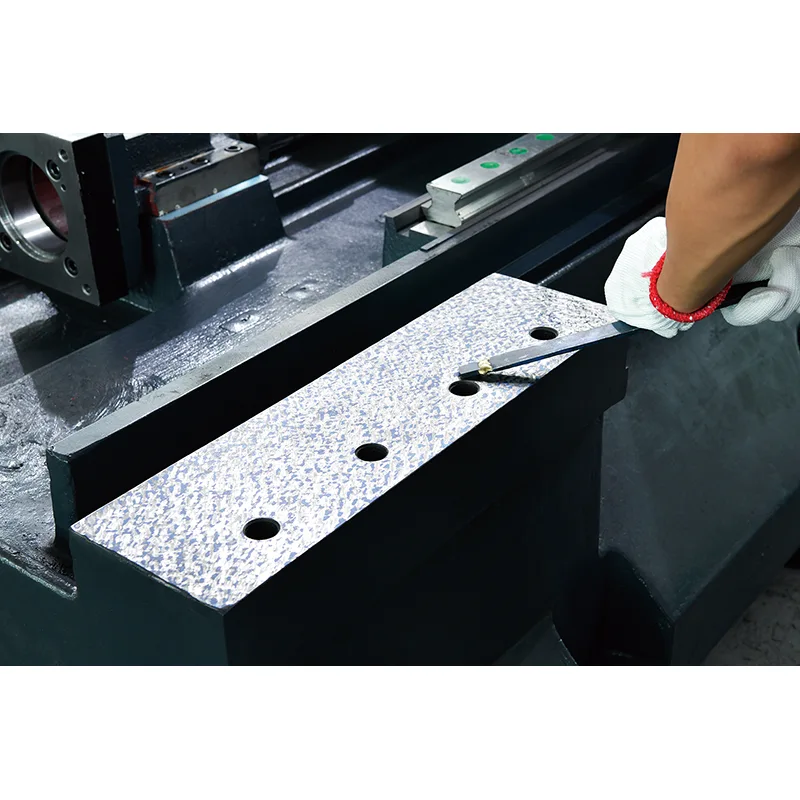

El bastidor de la máquina está diseñado para mantener la estabilidad estructural durante los procesos de fresado y taladrado a alta velocidad.
La máquina incluye mecanismos de soporte para perfiles largos de aluminio para mantener un posicionamiento estable durante el mecanizado.
La configuración de mecanizado vertical ayuda a mantener condiciones de corte estables y un posicionamiento preciso de la herramienta.
Las operaciones de fresado controladas ayudan a lograr bordes de ranura limpios y acabados superficiales suaves en perfiles de aluminio.
Los fabricantes pueden procesar múltiples componentes de aluminio con resultados de mecanizado consistentes.
La máquina puede adaptarse a varios diseños de perfiles de aluminio utilizados en diferentes aplicaciones industriales.
El centro de mecanizado vertical de perfiles se utiliza comúnmente para mecanizar componentes de extrusión de aluminio utilizados en conjuntos estructurales y sistemas industriales.
Los productos típicos incluyen:
perfiles estructurales de puertas y ventanas de aluminio
componentes de soporte de muro cortina
elementos industriales del marco de aluminio
estructuras de guía y rieles de aluminio
Transporte de piezas estructurales de aluminio.
componentes modulares de montaje de aluminio
Estas piezas suelen requerir múltiples operaciones de taladrado y fresado antes del montaje final.
Los centros de mecanizado diseñados para perfiles de aluminio se utilizan ampliamente en industrias donde se requieren componentes estructurales livianos.
Las principales industrias incluyen:
sistemas arquitectónicos de aluminio
fabricacion de puertas y ventanas de aluminio
ingeniería de muro cortina
producción de equipos de transporte
fabricación de marcos de automatización industrial
fabricación de sistemas estructurales modulares
Los fabricantes de estas industrias confían en los centros de mecanizado de perfiles para producir componentes de aluminio consistentes y precisos.
TAICHUANG ofrece soluciones de equipos que respaldan la fabricación moderna de perfiles de aluminio. Los centros de mecanizado vertical de perfiles suministrados por TAICHUANG son seleccionados por fabricantes que buscan equipos de mecanizado confiables para el procesamiento de componentes de aluminio.
Las ventajas incluyen:
Equipos de mecanizado para el procesamiento de extrusión de aluminio.
Máquinas que soportan operaciones de fresado y taladrado de precisión.
Soluciones adecuadas para entornos de producción por lotes.
Equipos diseñados para aplicaciones de fabricación industrial global.
TAICHUANG se enfoca en ayudar a los fabricantes a mejorar la eficiencia de la producción y la confiabilidad del mecanizado a través de soluciones prácticas de equipos.
¿Para qué se utiliza un centro de mecanizado vertical de perfiles?
Un centro de mecanizado vertical de perfiles se utiliza para realizar fresado, taladrado y procesamiento de ranuras en perfiles de extrusión de aluminio utilizados en sistemas industriales y de construcción.
¿Por qué utilizar una estructura de mecanizado vertical para perfiles de aluminio?
Las configuraciones de husillo vertical proporcionan condiciones de corte estables y una eliminación eficiente de viruta al mecanizar materiales de aluminio.
¿Qué industrias utilizan habitualmente centros de mecanizado de perfiles?
Industrias como los sistemas arquitectónicos de aluminio, la construcción de muros cortina, las estructuras de automatización industrial y la fabricación de equipos de transporte suelen utilizar estas máquinas.
¿Puede la máquina procesar perfiles largos de aluminio?
Sí. La estructura de la máquina está diseñada para soportar perfiles largos de extrusión de aluminio manteniendo al mismo tiempo una precisión de mecanizado estable.
¿Qué operaciones de mecanizado se pueden realizar en esta máquina?
Las operaciones típicas incluyen taladrado, fresado, corte de ranuras y mecanizado de perfiles multicara.
