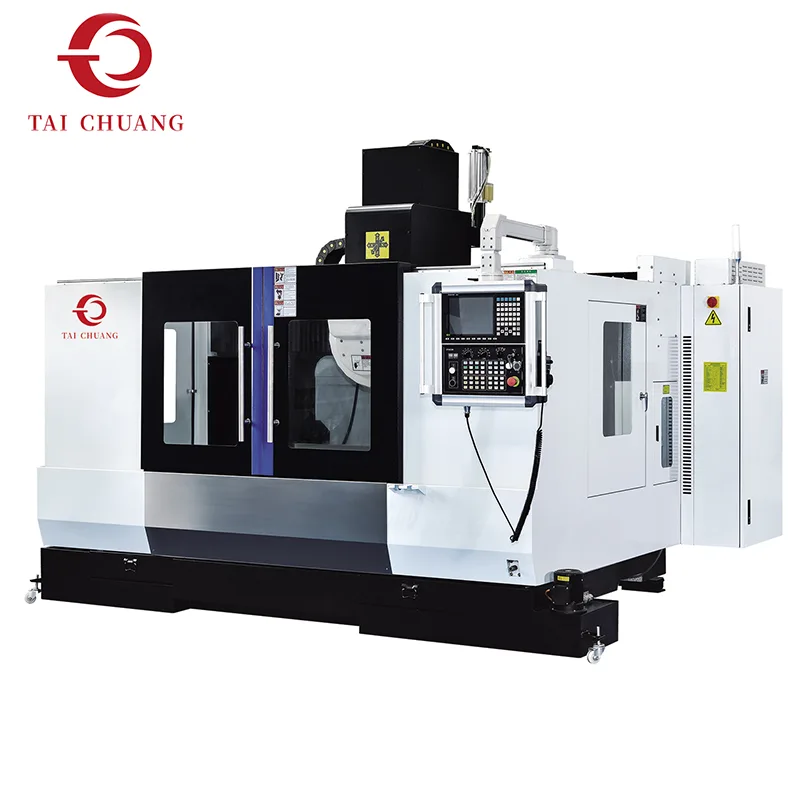

Las aplicaciones de mecanizado de precisión a menudo requieren estructuras de máquina que puedan mantener la estabilidad a largo plazo y una vibración mínima durante el procesamiento de alta precisión. El centro de procesamiento de pórtico de mármol está diseñado para abordar estos requisitos mediante una configuración de mecanizado estilo pórtico combinada con una base de máquina de granito.
El granito, a menudo denominado mármol en la construcción de maquinaria industrial, proporciona una excelente estabilidad térmica y propiedades de amortiguación de vibraciones en comparación con las estructuras tradicionales de hierro fundido. Al utilizar una base de granito, la plataforma de la máquina puede mantener una precisión dimensional constante incluso durante largos ciclos de mecanizado o fluctuaciones de temperatura en el entorno del taller.
La estructura de pórtico permite que el sistema de mecanizado mantenga una alta rigidez al procesar piezas de trabajo más grandes. Con el pórtico estilo puente que se extiende a lo largo de la plataforma de la máquina, las fuerzas de corte se distribuyen de manera más uniforme por todo el bastidor de la máquina. Esta configuración ayuda a reducir la deformación estructural durante operaciones de fresado pesado y admite un acoplamiento estable de la herramienta durante el mecanizado de precisión.
El centro de procesamiento de pórtico de mármol se utiliza ampliamente en industrias que requieren una alta precisión de mecanizado para componentes de precisión de mediana a gran tamaño. Mediante una combinación de diseño mecánico rígido, control de movimiento preciso y materiales estructurales estables, el sistema proporciona una plataforma confiable para tareas exigentes de mecanizado CNC.
TAICHUANG suministra esta solución de mecanizado de pórtico para ayudar a los fabricantes que buscan una mayor estabilidad estructural y una mayor precisión de mecanizado.
|
Viaje |
|
|
Carrera del eje X |
2000 mm |
|
Eje Y de desplazamiento |
1200 mm |
|
Carrera del eje Z |
500 mm |
|
Velocidad del husillo |
20000 rpm |
|
Orificio cónico del husillo |
BT30Φ100mm |
|
Formulario de revista de herramientas |
platillo volador |
|
Capacidad del cargador |
16 piezas |
|
tiempo de cambio de herramienta |
2 segundos |
|
movimiento del eje x |
30 m/min |
|
Movimiento del eje Y |
30 m/min |
|
Movimiento del eje Z |
30 m/min |
|
Velocidad de avance de corte X/Y/Z |
20000 mm/min |
|
Sistema operativo |
SINTEC |
|
Motor de husillo |
5,5 KW |
|
Motor del eje X/Y/Z |
1,8/3,0/1,8 KW |
|
Sistema de lubricación |
Lubricación automática |
|
Sistema de refrigeración |
Enfriamiento por aspersión de agua |
|
Precisión de posicionamiento del eje X |
0,02 mm |
|
Precisión de posicionamiento del eje Y/Z |
0,02 mm |
|
Precisión de posicionamiento repetitivo |
0,01 mm |
|
Demanda barométrica |
0.6Mpa-0.9Mpa |
|
Altura |
2800 mm |
|
Área cubierta |
3500*2800mm |
|
Peso |
9500KG |
La arquitectura de la máquina se centra en combinar la rigidez estructural con la supresión de vibraciones para respaldar el rendimiento del mecanizado de alta precisión.
La base de granito proporciona una amortiguación natural de las vibraciones y una excelente estabilidad térmica, lo que ayuda a mantener la precisión dimensional durante el mecanizado.
El puente pórtico se mueve a lo largo de la bancada de la máquina mientras sostiene el sistema de husillo, lo que garantiza un posicionamiento estable de la herramienta durante las operaciones de mecanizado.
Los ejes lineales servoaccionados proporcionan un movimiento suave y preciso, lo que permite un posicionamiento preciso durante los procesos de fresado y taladrado.
La estructura de la máquina está diseñada para mantener la rigidez durante operaciones de corte con cargas elevadas.
El granito absorbe naturalmente las vibraciones, mejorando la estabilidad del mecanizado.
El material mantiene la estabilidad dimensional incluso en condiciones de temperatura variables.
La deformación estructural reducida ayuda a mantener la precisión del mecanizado durante el funcionamiento prolongado de la máquina.
Las condiciones de corte estables contribuyen a una mejor calidad de la superficie de mecanizado.

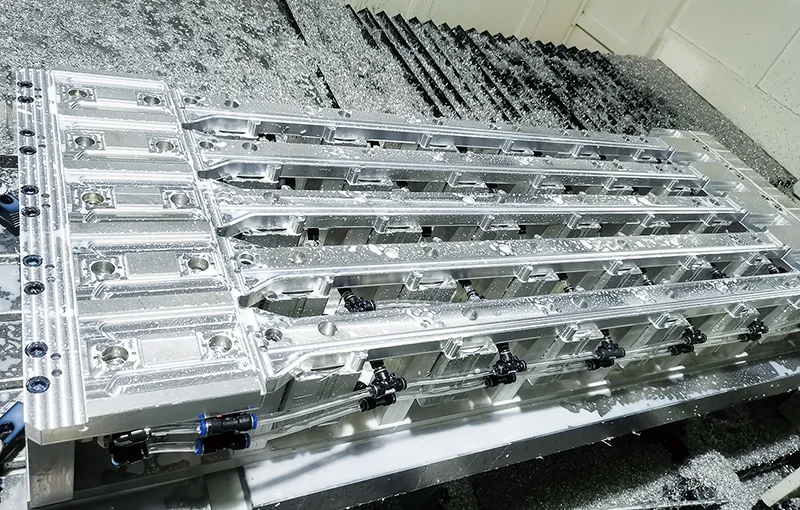

El centro de procesamiento de pórtico de mármol es adecuado para mecanizar diversos componentes de precisión, incluidos:
bases de máquinas de precisión
placas de molde y herramientas
componentes estructurales industriales
marcos de equipos de precisión
piezas de equipos semiconductores
componentes estructurales aeroespaciales
Estas piezas suelen requerir una alta precisión de mecanizado y un soporte estructural estable durante la producción.
TAICHUANG suministra soluciones de equipos de mecanizado diseñadas para respaldar las industrias de fabricación de precisión. Los centros de procesamiento de pórtico de mármol proporcionados por TAICHUANG se presentan como opciones de equipo para los fabricantes que buscan plataformas de mecanizado CNC estables.
Equipo diseñado para mecanizado de alta precisión.
máquinas adecuadas para el procesamiento de componentes grandes
Soluciones compatibles con entornos de mecanizado controlados por vibración.
Equipos que sirven a los sectores de fabricación industrial globales.
TAICHUANG se enfoca en brindar soluciones de equipos confiables que respalden procesos de fabricación avanzados.
¿Qué es un centro de procesamiento de pórtico de mármol?
Un centro de procesamiento de pórtico de mármol es un sistema de mecanizado CNC que utiliza una base de máquina de granito combinada con una estructura estilo pórtico para proporcionar alta rigidez y estabilidad de vibración durante el mecanizado.
¿Por qué utilizar granito en lugar de hierro fundido para la base de la máquina?
El granito ofrece una excelente amortiguación de vibraciones y estabilidad térmica, lo que puede mejorar la precisión del mecanizado en determinadas aplicaciones de alta precisión.
¿Qué tipo de piezas se pueden mecanizar en esta máquina?
Las piezas típicas incluyen bases de máquinas de precisión, placas de herramientas, marcos de equipos industriales y otros componentes de precisión de gran tamaño.
¿Qué industrias utilizan máquinas CNC a base de granito?
Industrias como la fabricación de equipos semiconductores, componentes aeroespaciales, herramientas de precisión y equipos de automatización suelen utilizar máquinas a base de granito.
¿La máquina es adecuada para piezas de trabajo grandes?
Sí. La estructura de pórtico permite el mecanizado estable de componentes de tamaño mediano a grande.
