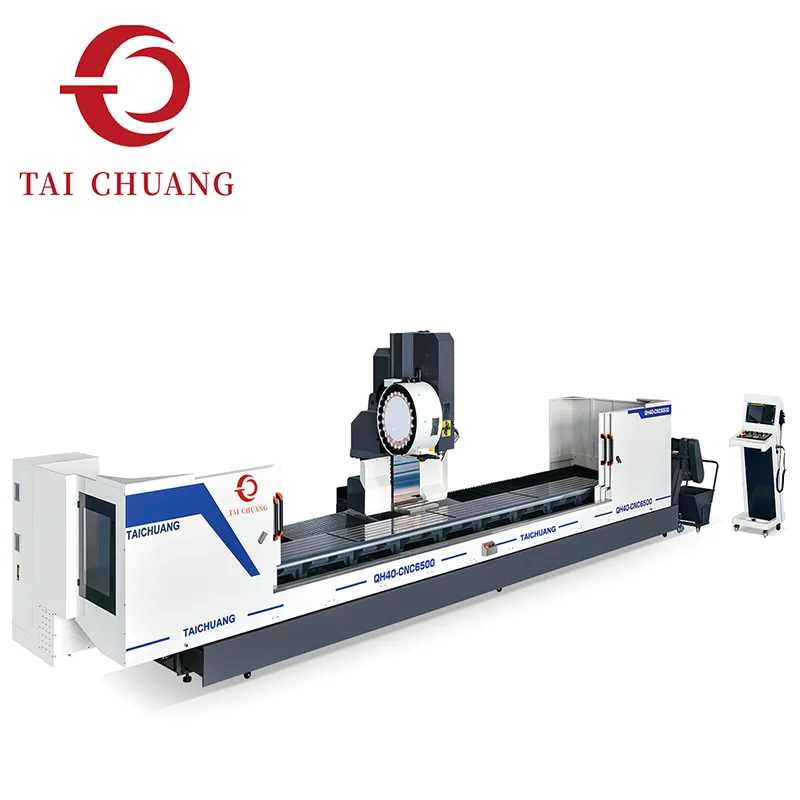

Los perfiles de aluminio se utilizan ampliamente en la fabricación, los sistemas de construcción y los ensamblajes industriales modernos. El procesamiento eficiente de estos perfiles a menudo requiere múltiples operaciones de mecanizado, como taladrado, fresado de ranuras, roscado y corte de contornos. El centro de mecanizado de compuestos Profile está diseñado para integrar estas operaciones dentro de una única plataforma de máquina, lo que permite a los fabricantes completar procesos de mecanizado complejos con mayor eficiencia y continuidad del flujo de trabajo.
Este sistema de mecanizado compuesto se centra en el procesamiento flexible de perfiles de extrusión de aluminio utilizados en industrias como puertas y ventanas de aluminio, sistemas de muros cortina, equipos de transporte y estructuras de marcos industriales. Al combinar múltiples funciones de mecanizado en un sistema coordinado, la máquina reduce la necesidad de reposicionar repetidamente la pieza de trabajo y mejora la consistencia general del mecanizado.

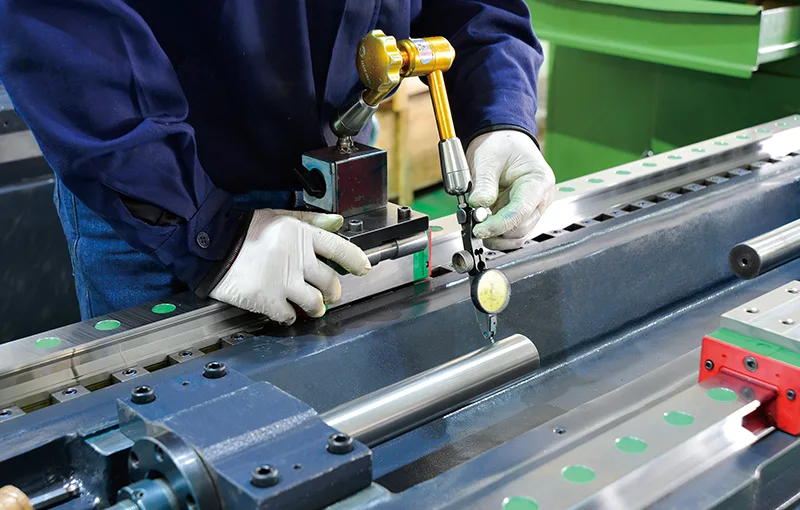

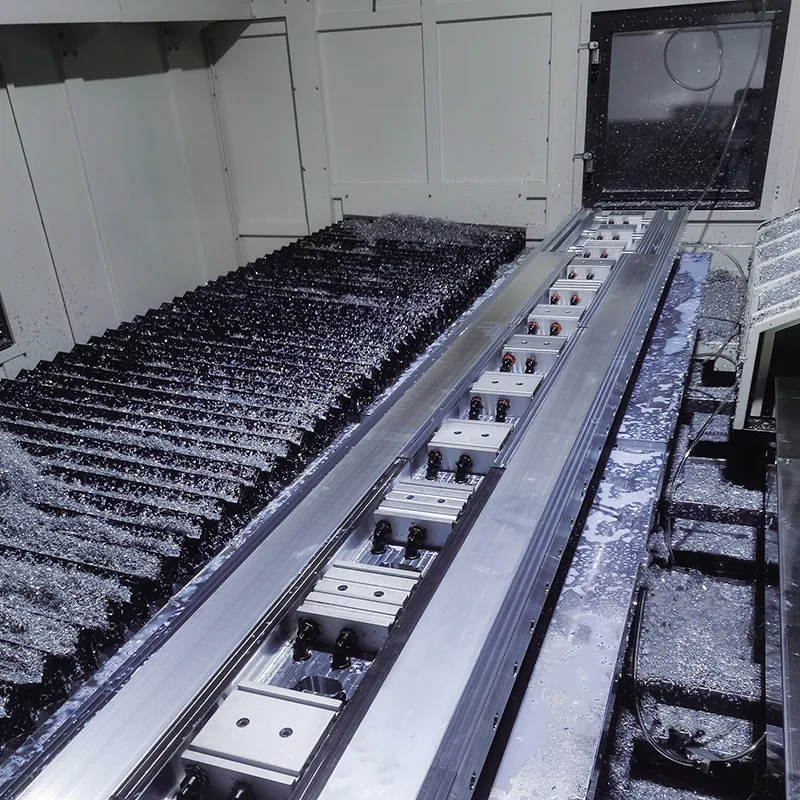

La estructura de la máquina está optimizada para soportar perfiles de aluminio largos y al mismo tiempo mantener una precisión de mecanizado estable. Los sistemas de guía lineal y el control de movimiento de precisión ayudan a garantizar un movimiento suave del eje durante las operaciones de taladrado y fresado. Esto permite a los fabricantes procesar componentes de aluminio con un control dimensional confiable, incluso cuando trabajan con perfiles estructurales más largos.
A través de la capacidad de mecanizado integrada, el Centro de mecanizado de compuestos de perfiles permite a los fabricantes aumentar la eficiencia de la producción manteniendo al mismo tiempo una calidad de mecanizado constante para los componentes de perfiles de aluminio utilizados en diversas aplicaciones de ingeniería.
TAICHUANG suministra este equipo como parte de sus soluciones de mecanizado diseñadas para soportar los requisitos modernos de procesamiento de perfiles de aluminio.
|
Viaje |
||
|
Carrera del eje X |
2500-6500 mm |
|
|
Eje Y de desplazamiento |
500 mm |
|
|
Carrera del eje Z |
500 mm |
700 mm |
|
Eje Principal |
||
|
Velocidad del husillo |
12000rpm |
|
|
Orificio cónico del husillo |
BT40Φ120mm |
|
|

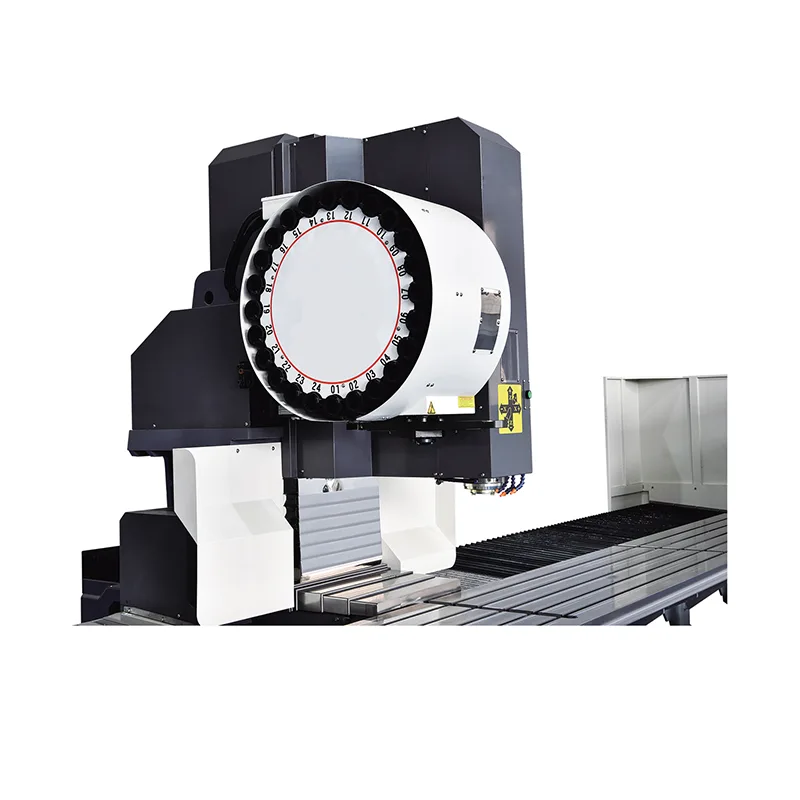

Revista de herramientas |
||
|
Formulario de revista de herramientas |
Tipo de disco |
|
|
Capacidad del cargador |
24 piezas |
|
|
tiempo de cambio de herramienta |
2 segundos |
|
|
Velocidad de movimiento |
||
|
movimiento del eje x |
60 m/min |
|
|
Movimiento del eje Y |
28 m/min |
|
|
Movimiento del eje Z |
28 m/min |
|
|
Velocidad de avance de corte X/Y/Z |
15000 mm/min |
|
|

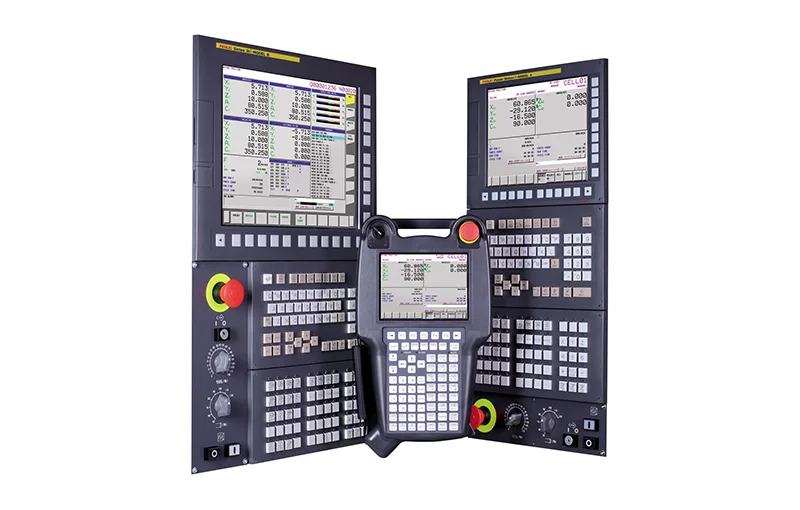

Sistema operativo |
FANUC |
MITSUBISHI |
|
Potencia del motor |
||
|
Motor de husillo |
7,5 KW |
7,5 KW |
|
Motor del eje X/Y/Z |
3,0/3,0/3,0 KW |
2,0/2,0/3,0 KW |
|
Sistema de enfriamiento de lubricación |
||
|
Sistema de lubricación |
Lubricación automática |
|
|
Sistema de refrigeración |
Enfriamiento por aspersión de agua |
|
|

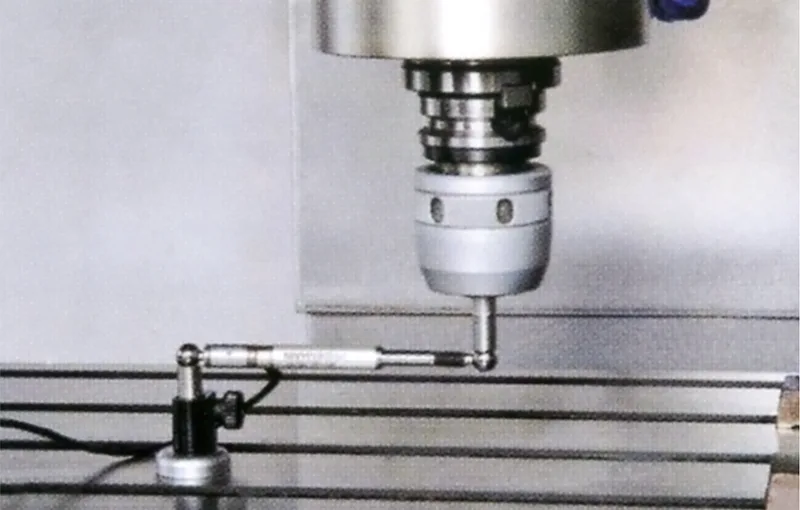

Exactitud |
||
|
Precisión de posicionamiento del eje X |
0,05 mm |
|
|
Precisión de posicionamiento del eje Y/Z |
0,02 mm |
|
|
Precisión de posicionamiento repetitivo |
0,01 mm |
|
|
Especificaciones mecánicas |
||
|
Demanda barométrica |
0.6Mpa-0.9Mpa |
|
|
Altura |
2750 mm |
|
|
Área cubierta |
4800*9600*2500mm |
|
|
Peso |
6000KG-10000KG |
|
Este centro de mecanizado de compuestos de perfiles integra todas las funciones de mecanizado principales necesarias para la producción de perfiles de aluminio de alta eficiencia, brindando un procesamiento integral para aplicaciones industriales.

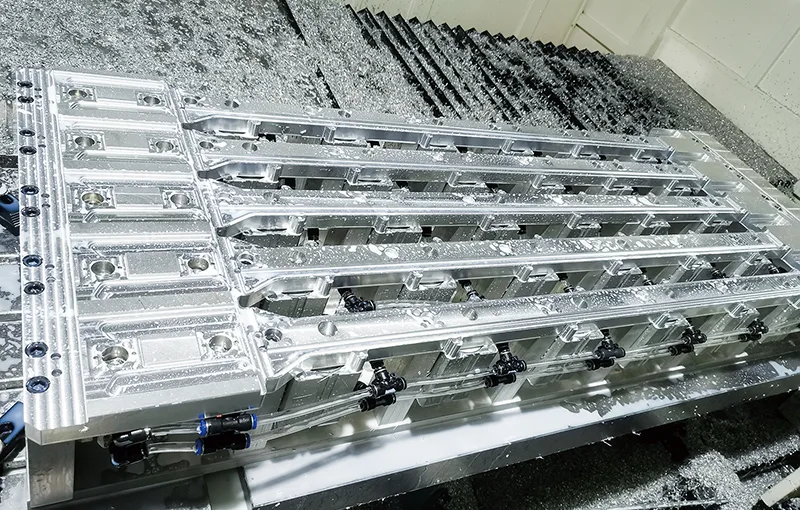

Perforación precisa en todas las superficies del perfil para crear orificios de ensamblaje, orificios de montaje y puntos de conexión con precisión constante.
Ranurado flexible y fresado de perfiles para juntas estructurales, pistas de montaje e interfaces de componentes para satisfacer diversas necesidades de montaje.
Rosca incorporada que forma dentro de un ciclo de mecanizado, por lo que los perfiles están listos para el ensamblaje directo con pernos y sujetadores.
El mecanizado de precisión de los extremos garantiza acabados limpios y precisos para conexiones estructurales y sistemas de ensamblaje modular.
Se pueden completar múltiples operaciones de mecanizado dentro de un ciclo de máquina.
El reposicionamiento reducido ayuda a mantener ubicaciones de orificios y geometría de mecanizado consistentes.
El procesamiento por lotes de perfiles de aluminio se simplifica con la capacidad de mecanizado integrada.
Se pueden procesar diferentes diseños de perfiles con las herramientas y la programación adecuadas.
Los equipos de mecanizado de perfiles de aluminio se utilizan ampliamente en varias industrias donde se requieren componentes estructurales livianos.
Los sectores comunes incluyen:
sistemas arquitectónicos de aluminio
fabricacion de puertas y ventanas de aluminio
sistemas constructivos de muros cortina
fabricación de equipos de transporte
estructuras de automatización industrial
sistemas modulares de estructura de aluminio
Estas industrias requieren un mecanizado eficiente de perfiles de aluminio manteniendo al mismo tiempo una precisión dimensional confiable.
¿Para qué se utiliza un centro de mecanizado compuesto de perfiles?
Un centro de mecanizado compuesto de perfiles se utiliza para realizar múltiples operaciones de mecanizado, como taladrado, fresado, ranurado y roscado de perfiles de extrusión de aluminio.
¿Qué tipos de perfiles se pueden procesar?
La máquina está diseñada principalmente para perfiles de extrusión de aluminio utilizados en puertas, ventanas, muros cortina y estructuras industriales.
¿Por qué combinar múltiples procesos de mecanizado en una sola máquina?
La combinación de varias operaciones ayuda a reducir el tiempo de manipulación, mejora la consistencia del mecanizado y aumenta la eficiencia de la producción.
¿Puede esta máquina procesar perfiles largos de aluminio?
Sí. La estructura de la máquina está diseñada para soportar componentes de perfil más largo comúnmente utilizados en aplicaciones arquitectónicas e industriales.
¿Qué industrias suelen utilizar centros de mecanizado de perfiles?
Industrias como los sistemas arquitectónicos de aluminio, la construcción de muros cortina, la fabricación de transporte y la producción de estructuras industriales suelen utilizar estas máquinas.
TAICHUANG suministra soluciones de equipos de mecanizado diseñadas para entornos de fabricación modernos. Los centros de mecanizado de perfiles presentados por TAICHUANG son seleccionados por fabricantes que buscan soluciones de equipos prácticas para el procesamiento de componentes de aluminio.
Soluciones de equipos para el mecanizado de perfiles de aluminio.
Máquinas que soportan la fabricación de aluminio multiproceso.
Equipos confiables para entornos de producción industrial.
Equipos adecuados para industrias manufactureras globales.
TAICHUANG se enfoca en brindar soluciones de mecanizado que ayuden a los fabricantes a mejorar la eficiencia y mantener un rendimiento de mecanizado constante.
