Las industrias manufactureras que producen componentes estructurales grandes a menudo requieren equipos de mecanizado capaces de manejar piezas de trabajo de grandes dimensiones sin comprometer la precisión. El centro de mecanizado de pórtico de columna móvil está diseñado para cumplir con estos requisitos a través de una arquitectura de máquina donde la columna se desplaza a lo largo de la bancada de la máquina mientras la mesa de trabajo permanece estacionaria.
Esta configuración de columna móvil proporciona varias ventajas para el mecanizado de piezas grandes. Al permitir que la columna de mecanizado se mueva a través de la pieza de trabajo, la máquina puede alcanzar largas distancias de recorrido sin necesidad de mesas móviles extremadamente grandes. Esto ayuda a mantener la rigidez estructural y al mismo tiempo permite que el sistema procese piezas de trabajo largas que se encuentran comúnmente en la fabricación industrial.
La estructura estilo pórtico proporciona un fuerte soporte mecánico para el conjunto del husillo y el cabezal de mecanizado. Las fuerzas de corte se distribuyen uniformemente a través del marco del puente, lo que ayuda a mantener la estabilidad del mecanizado durante operaciones de fresado pesadas. Este diseño estructural también permite que la máquina maneje tareas de mecanizado exigentes que involucran componentes metálicos de gran tamaño.
El centro de mecanizado de pórtico de columna móvil es particularmente adecuado para aplicaciones que involucran placas largas, marcos estructurales, moldes y componentes de máquinas industriales. Con su recorrido de mecanizado extendido y su arquitectura mecánica estable, el sistema admite el procesamiento eficiente de piezas de trabajo grandes mientras mantiene una precisión dimensional constante.
TAICHUANG presenta esta solución de mecanizado de pórtico para fabricantes que buscan equipos CNC confiables capaces de manejar tareas de mecanizado a gran escala.
|
Viaje |
||
|
Carrera del eje X |
3000 mm |
2500 mm |
|
Eje Y de desplazamiento |
2000 mm |
1800 mm |
|
Carrera del eje Z |
800 mm |
600 mm |
|
Eje Principal |
||
|
Velocidad del husillo |
12000rpm |
|
|
Orificio cónico del husillo |
BT40Φ150mm |
BT40Φ120mm |
|
Revista de herramientas |
||
|
Formulario de revista de herramientas |
Tipo de disco |
|
|
Capacidad del cargador |
24 piezas |
|
|
tiempo de cambio de herramienta |
2 segundos |
|
|
Velocidad de movimiento |
||
|
movimiento del eje x |
40 m/min |
|
|
Movimiento del eje Y |
50 m/min |
|
|
Movimiento del eje Z |
20 m/min |
|
|
Velocidad de avance de corte X/Y/Z |
15000 mm/min |
|
|
Sistema operativo |
SIEMENS |
|
|
Potencia del motor |
||
|
Motor de husillo |
11kW |
7,5 KW |
|
Motor del eje X/Y/Z |
(3,14+3,14)/3,14/3,14 KW |
|
|
Sistema de enfriamiento de lubricación |
||
|
Sistema de lubricación |
Lubricación automática |
|
|
Sistema de refrigeración |
Enfriamiento por aspersión de agua |
|
|

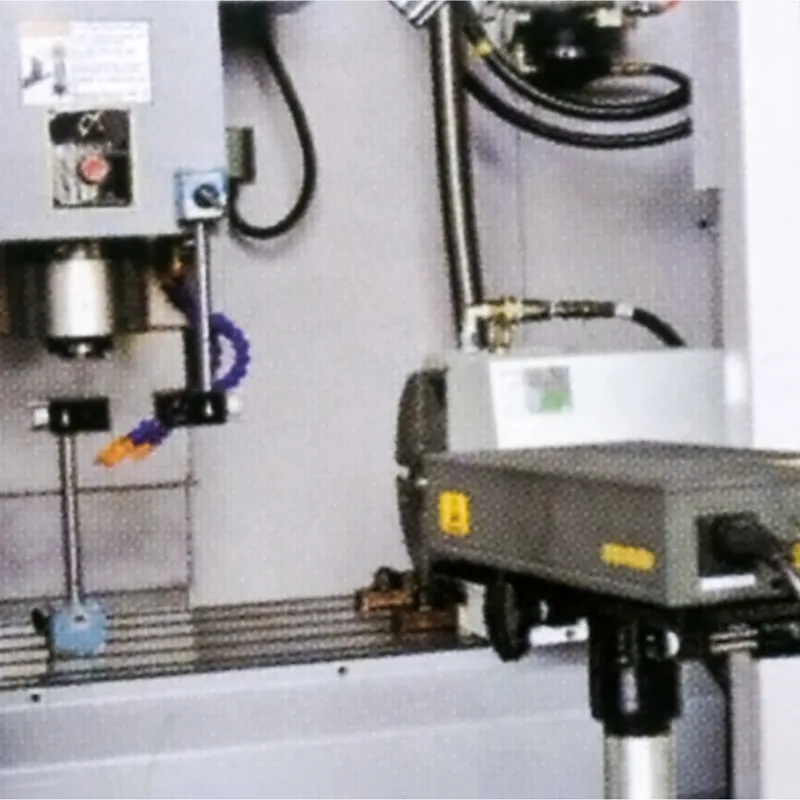

Exactitud |
||
|
Precisión de posicionamiento del eje X |
0,05 mm |
|
|
Precisión de posicionamiento del eje Y/Z |
0,02 mm |
|
|
Precisión de posicionamiento repetitivo |
0,01 mm |
|
|
Especificaciones mecánicas |
||
|
Demanda barométrica |
0.6Mpa-0.9Mpa |
|
|
Altura |
3700 mm |
3500 mm |
|
Área cubierta |
6100*4300mm |
4800*5100mm |
|
Peso |
16000KG |
12000KG |

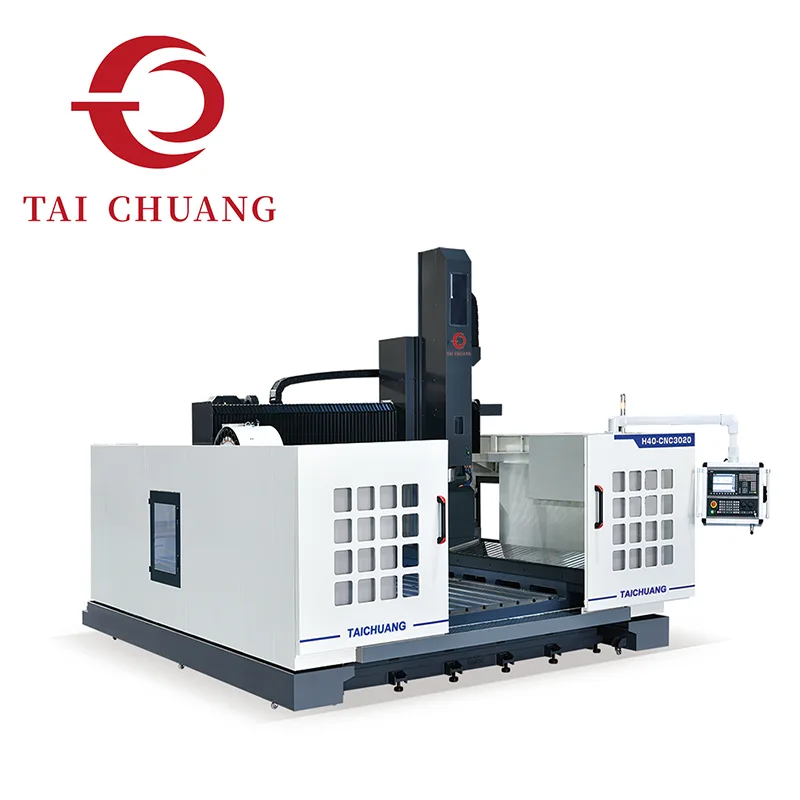

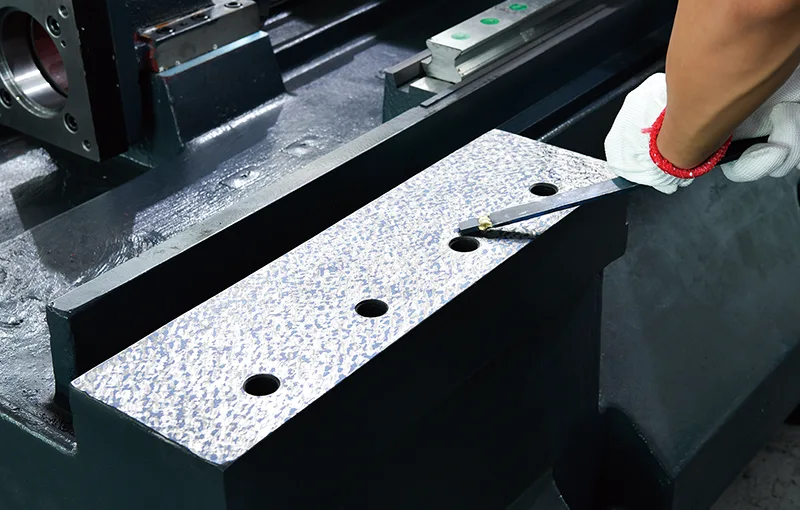

En esta configuración, la columna de mecanizado se desplaza a lo largo de la bancada de la máquina mientras la pieza de trabajo permanece estacionaria. Este diseño permite que la máquina procese componentes largos sin necesidad de grandes mesas móviles.

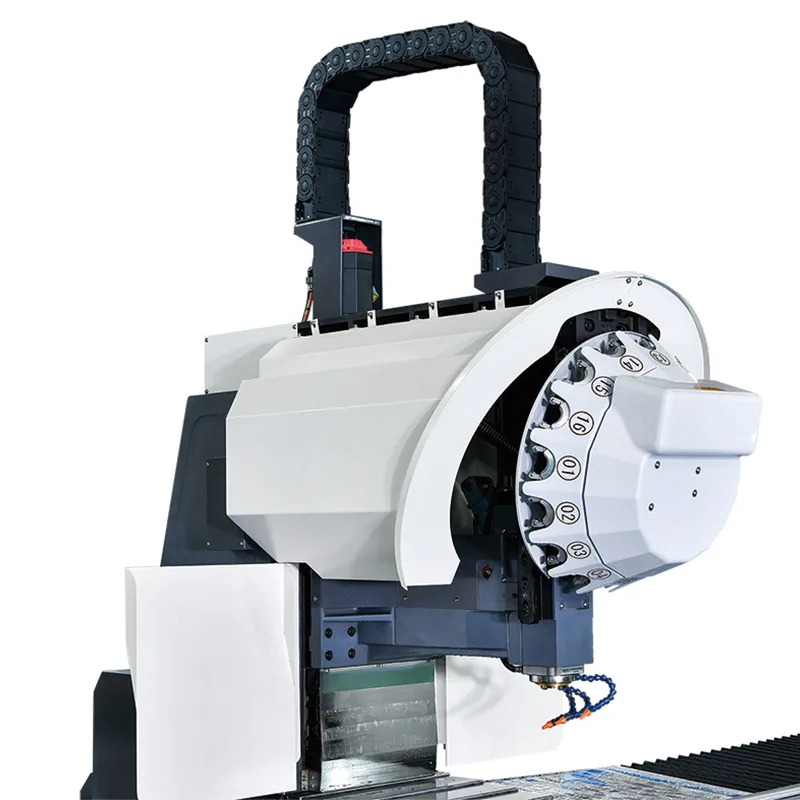

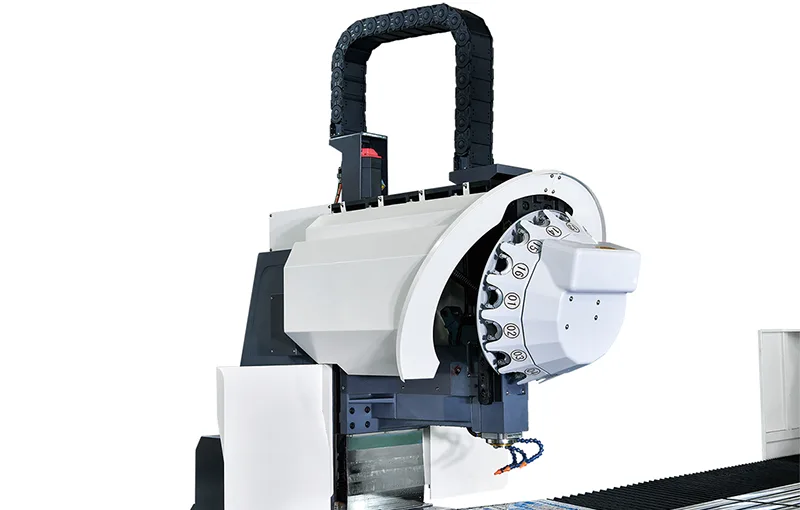

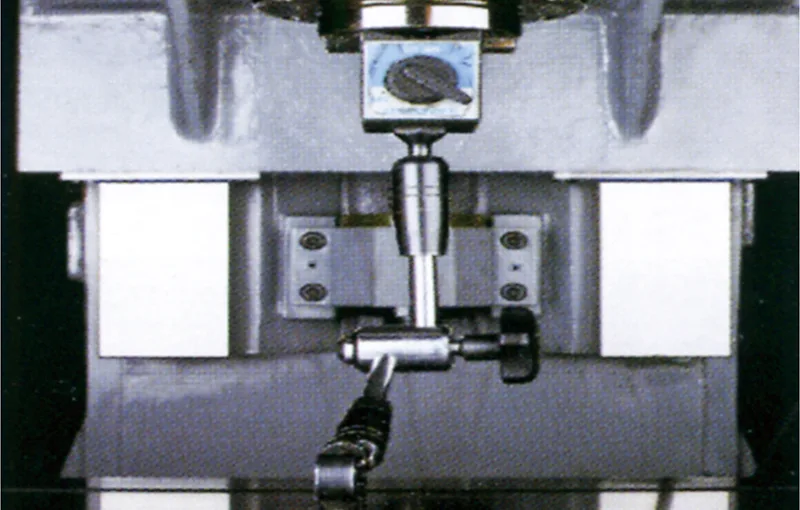

El puente de pórtico soporta el husillo y el cabezal de mecanizado, asegurando un posicionamiento estable durante operaciones de corte pesadas.
La máquina está diseñada con capacidad de desplazamiento de eje largo, lo que la hace adecuada para mecanizar componentes y piezas estructurales de gran tamaño.

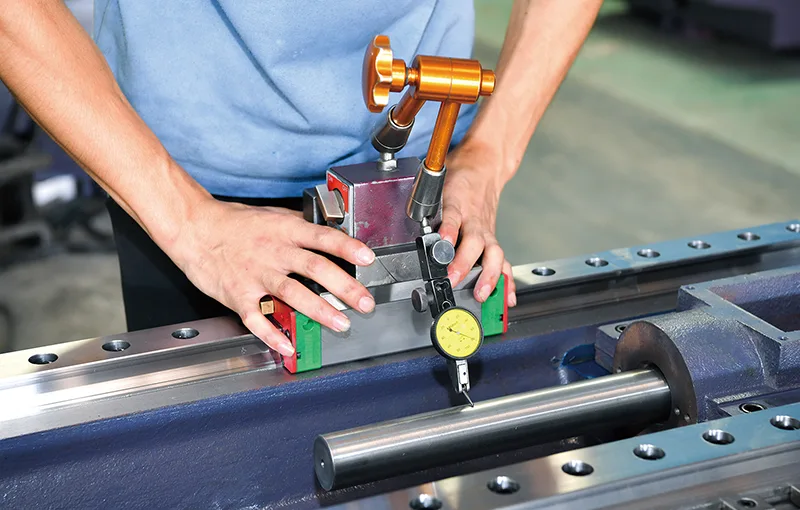

Las guías de alta precisión y los ejes servoaccionados permiten un posicionamiento preciso durante los procesos de fresado y taladrado.
El centro de mecanizado de pórtico de columna móvil admite una amplia gama de operaciones de mecanizado comúnmente requeridas en la fabricación industrial.
La máquina puede realizar fresados de precisión en grandes superficies de componentes.
El posicionamiento estable del husillo permite una perforación precisa en piezas de trabajo largas.
Se pueden mecanizar contornos complejos y geometrías de piezas utilizando trayectorias de herramientas controladas por CNC.
Los componentes grandes se pueden procesar en múltiples áreas sin necesidad de reposicionarlos con frecuencia.
La estructura de columna móvil permite el mecanizado de piezas estructurales largas con capacidad de recorrido extendida.
El marco del pórtico proporciona un fuerte soporte mecánico durante operaciones de mecanizado pesadas.
La estructura equilibrada de la máquina ayuda a mantener la estabilidad del corte durante el procesamiento de piezas grandes.
La capacidad de procesar piezas grandes en una sola máquina ayuda a simplificar los flujos de trabajo de producción.
El centro de mecanizado pórtico de columna móvil se utiliza ampliamente para mecanizar grandes componentes industriales como:
marcos de maquinas

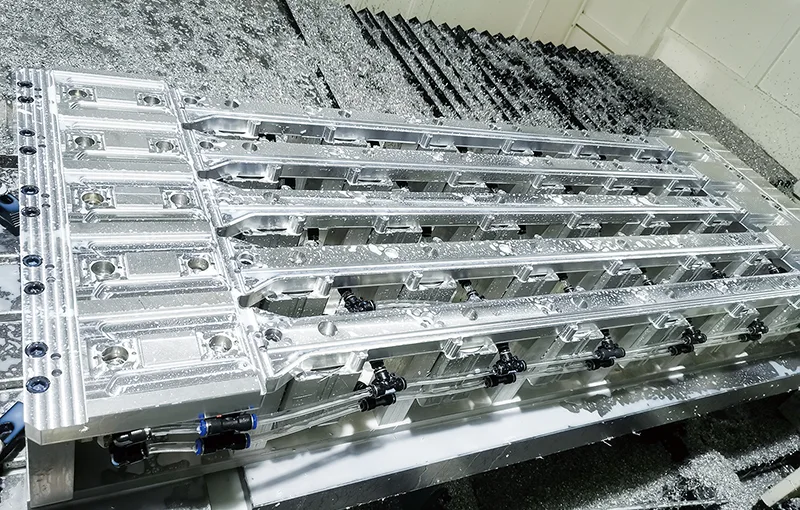

moldes grandes y placas de herramientas
componentes de acero estructural
bases de equipos industriales
piezas de maquinaria pesada

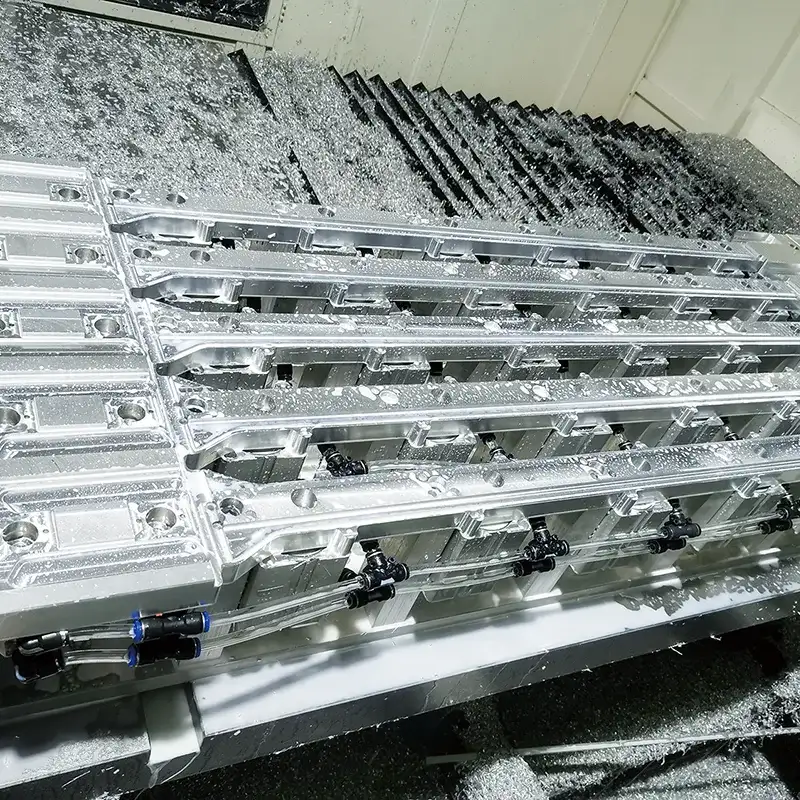

grandes placas y paneles de aluminio
Estos componentes a menudo requieren un recorrido de mecanizado extenso y condiciones de corte estables.
TAICHUANG ofrece soluciones de equipos de mecanizado diseñados para la fabricación industrial moderna. Los centros de mecanizado de pórtico presentados por TAICHUANG son seleccionados por fabricantes que buscan equipos confiables para el mecanizado de componentes grandes.
Soluciones de equipos para mecanizado CNC a gran escala.
Máquinas diseñadas para aplicaciones industriales de servicio pesado.
Sistemas de mecanizado adecuados para el procesamiento de piezas de trabajo de gran tamaño.
Equipos que respaldan las industrias manufactureras globales.
TAICHUANG se centra en ayudar a los fabricantes a mejorar la eficiencia del mecanizado mediante soluciones prácticas de equipos.
¿Qué es un centro de mecanizado pórtico de columna móvil?
Un centro de mecanizado de pórtico de columna móvil es una máquina CNC en la que la columna de mecanizado se desplaza a lo largo de la bancada de la máquina mientras la pieza de trabajo permanece estacionaria.
¿Qué ventajas ofrece el diseño de columna móvil?
Esta estructura permite largos recorridos de mecanizado sin necesidad de mesas móviles extremadamente grandes, mejorando la rigidez y la estabilidad.
¿Qué tipos de piezas se suelen mecanizar en esta máquina?
Las piezas típicas incluyen bastidores de máquinas grandes, moldes, placas estructurales, componentes de equipos pesados y bases industriales.
¿Qué industrias suelen utilizar centros de mecanizado de pórtico?
Industrias como la fabricación de maquinaria pesada, la producción de moldes, la aeroespacial y la fabricación de equipos energéticos utilizan con frecuencia estas máquinas.
¿Puede la máquina procesar piezas de trabajo grandes?
Sí. La estructura de columna móvil está diseñada específicamente para mecanizar componentes largos o de gran tamaño.
