Las tuercas de mariposa no se procesan como las tuercas hexagonales comunes.
Sus alas laterales afectan la dirección de alimentación, la estabilidad de posicionamiento y el ritmo de golpeteo durante la producción. Las máquinas de roscar estándar a menudo tienen problemas con la alineación del material, especialmente durante el funcionamiento continuo a alta velocidad.

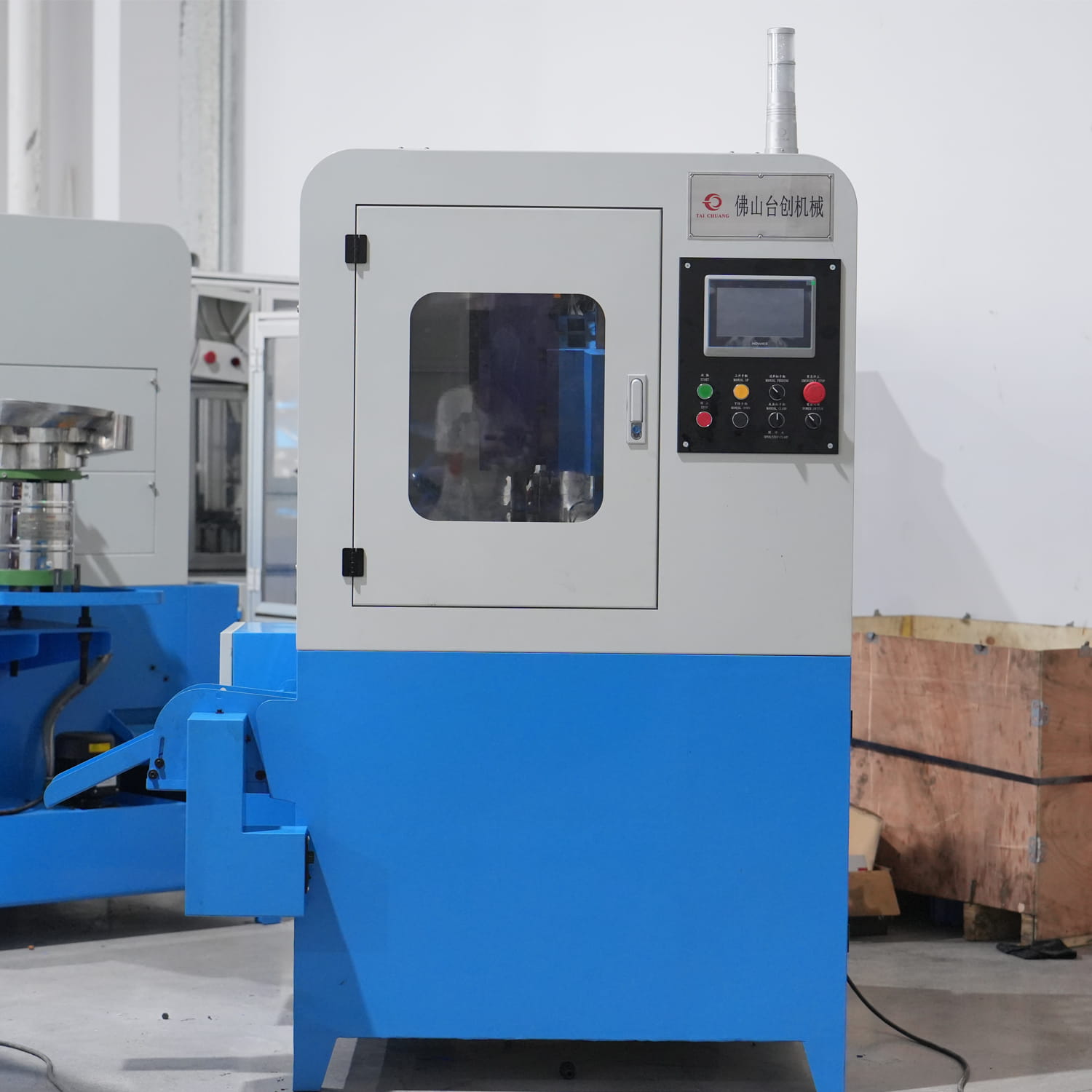

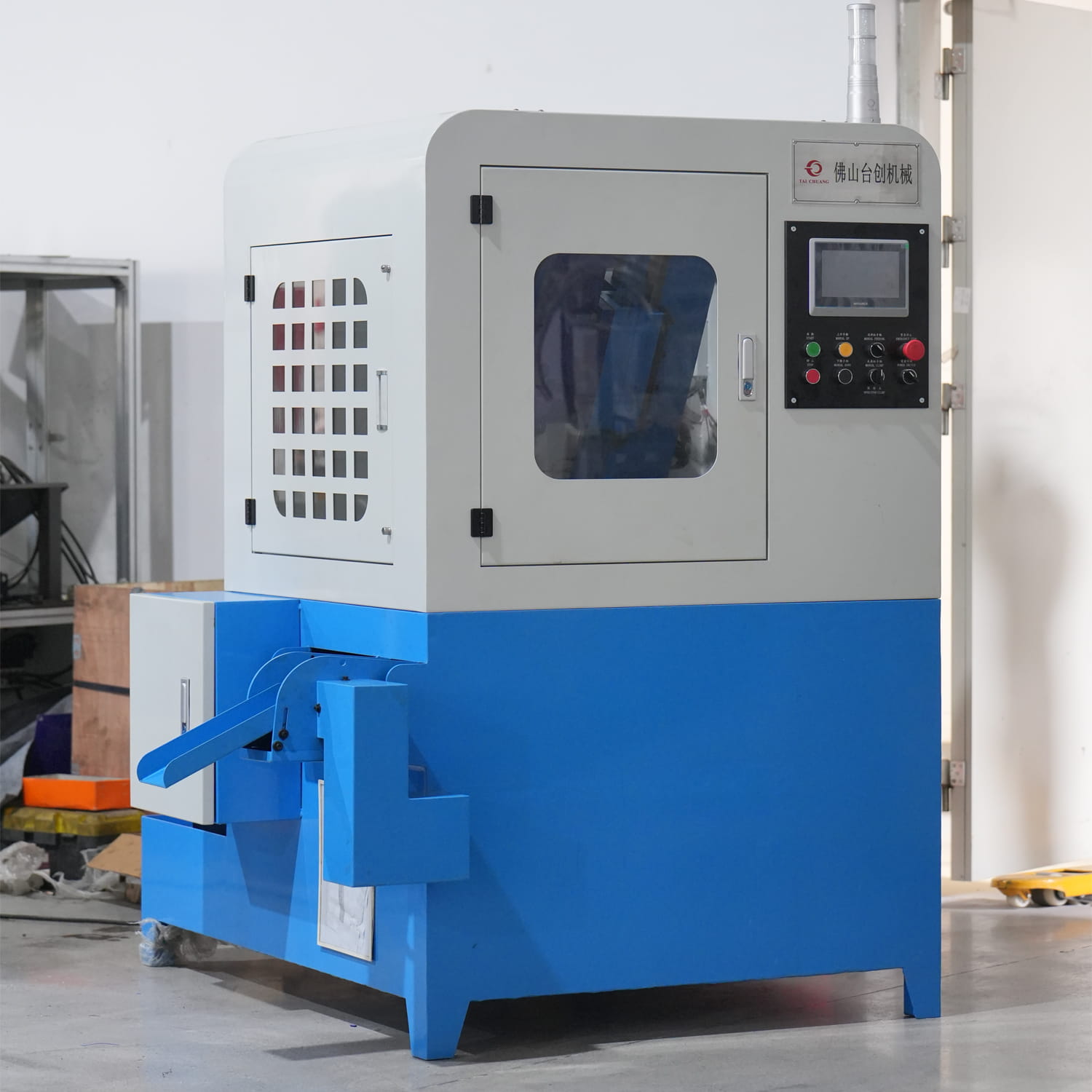

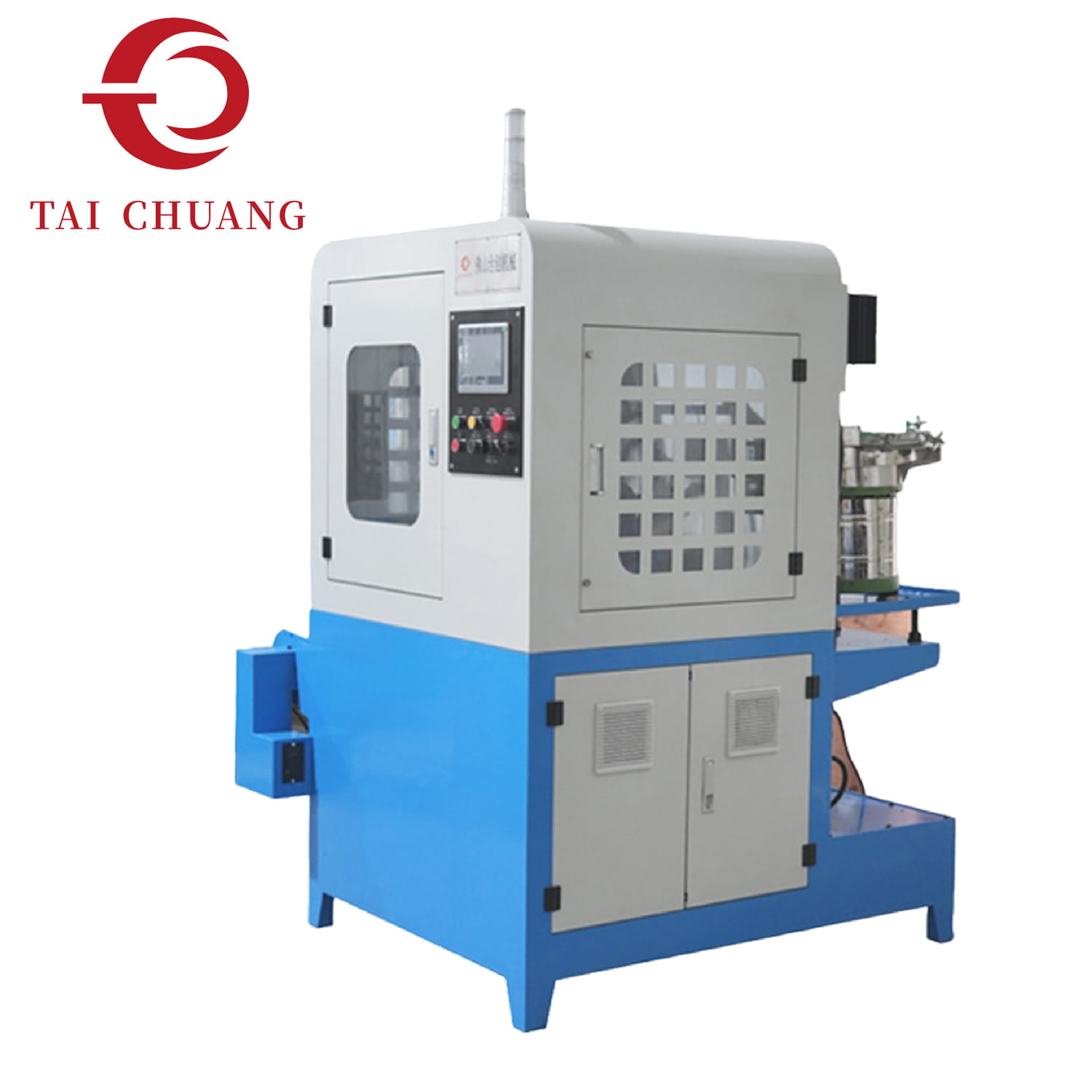

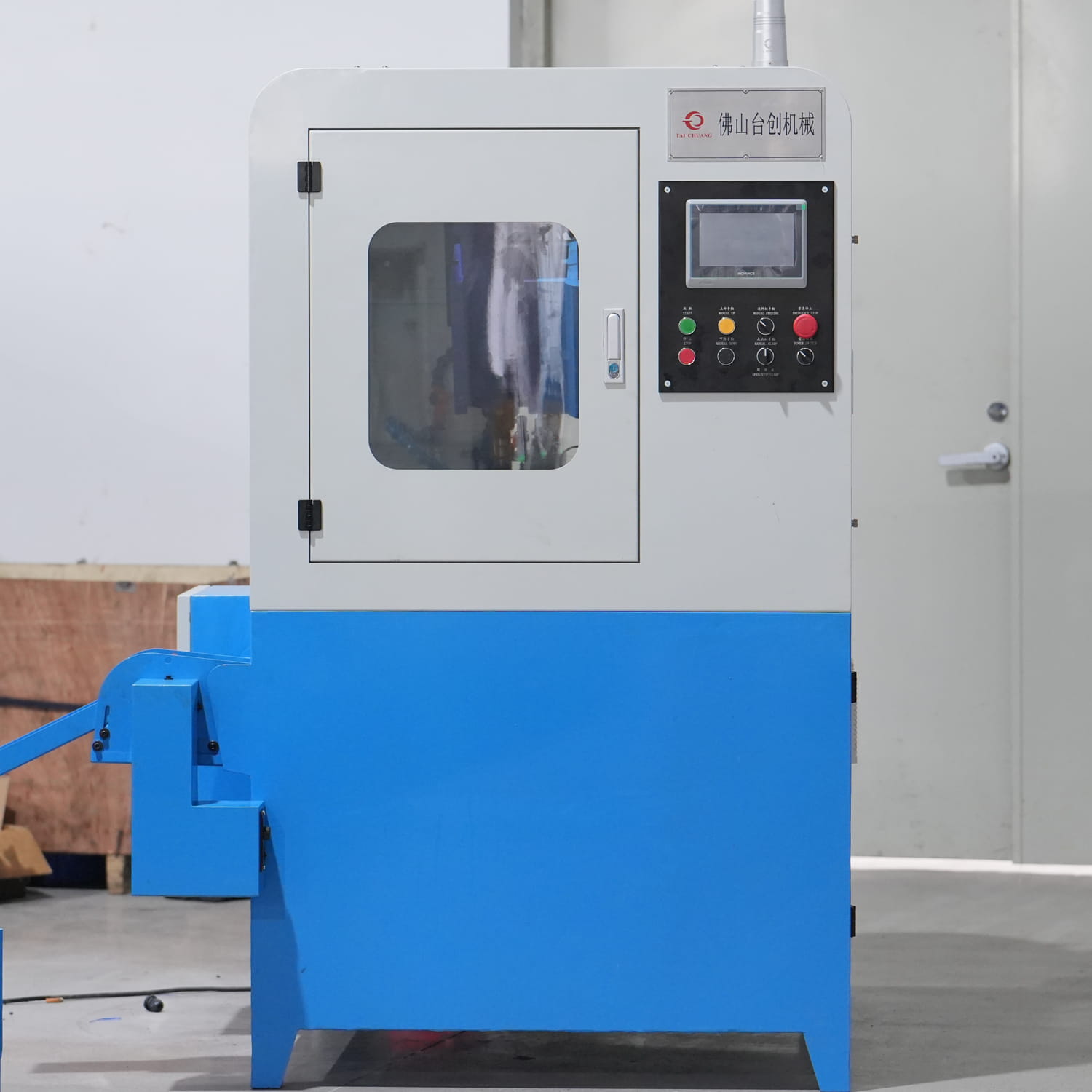

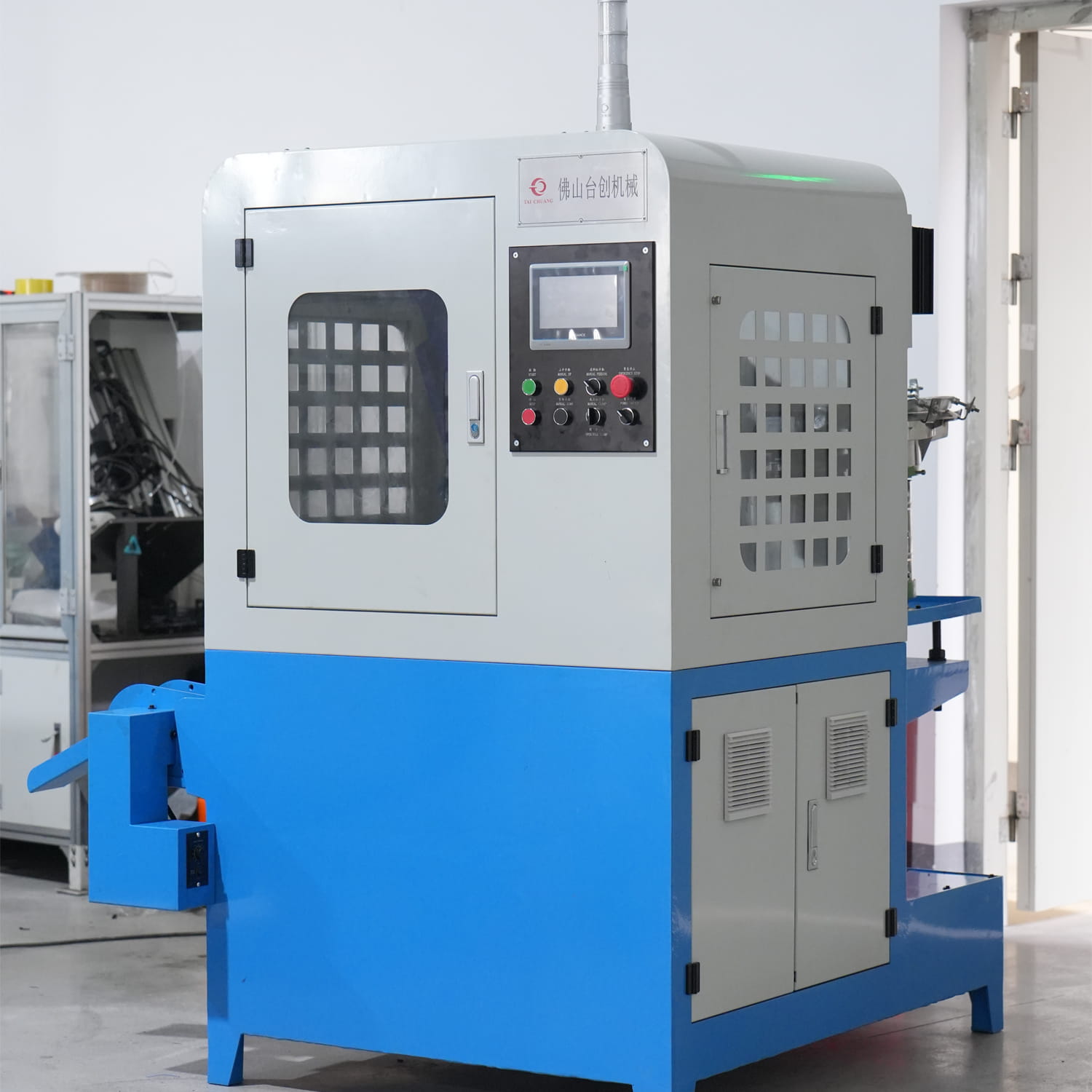

Es por eso que esta máquina fue desarrollada específicamente para la fabricación de tuercas de mariposa.
En lugar de obligar al equipo estándar a manejar piezas irregulares, optimizamos la estructura de la máquina en función del comportamiento de producción real de las tuercas de mariposa.
Las fábricas que producen tuercas de mariposa comúnmente enfrentan problemas como:
· dirección de alimentación inestable
· superposición de material durante el funcionamiento automático
· golpeteo inconsistente causado por errores de posicionamiento
· menor eficiencia al cambiar el tamaño de las tuercas
· interrupción durante la producción continua
Diseñamos este equipo para reducir esos problemas de producción tanto como sea posible.
El sistema de alimentación, la estructura de herramientas y el flujo de trabajo de roscado se ajustan específicamente para sujetadores con forma de ala, lo que ayuda a mejorar la continuidad operativa y la consistencia del producto.
|
Artículo |
Nombre |
Parámetro |
Nombre |
Parámetros/Marca |
|
|
Base de fundición |
Trazo de paleta |
0-270 mm |
Servomotor del husillo principal |
2,5 kW/3000 rpm |
M5-M8 Sujeción por presión de aire |
|
Carrera de deslizamiento del husillo principal |
0-65mm |
Servomotor de alimentación |
0,4 kW/3000 rpm |
||
|
Número de husillos principales |
1 |
Servomotor del husillo principal |
2,9 kW/1500 rpm |
M8-M12 Sujeción hidráulica |
|
|
Husillo de bolas de alimentación |
SFAR2010X234 |
Servomotor de alimentación |
0,75 kW/3000 rpm |
||
|
Pista de corte |
Ángulo de corte |
ángulo de 30 grados |
pantalla táctil |
Inovance/Siemens |
|
|
Modo de fijación |
Accesorio de tocadiscos |
Diámetro máximo del plato giratorio: ∅146 |
motor principal |
Inovance/Siemens |
|
|
Cilindro de alimentación |
Cilindro |
Airtac MA32X75SCA |
disyuntor |
CHNT |
|
|
Cilindro de sujeción |
Cilindro |
Airtac SDA50X30SB |
contactor |
CHNT |
|
|
Cilindro de aceite |
D32X25SB |
Sobrecarga térmica |
CHNT |
||
|
Junta |
Productividad por husillo |
20-60 unidades/minuto |
KA |
CHNT |
|
|
Motor de bomba de refrigeración |
Potencia: 120w-flujo: 20L/min |
interruptor de encendido |
IDCE |
||
|
Motor de la unidad hidráulica |
Potencia: 0,75 KW de desplazamiento VP15 |
Sensor de origen |
OMRON |
||
|
Dimensiones generales |
1370×1500×1800mm |
Sensor de cilindro |
airtac |
||
|
|
Peso del equipo |
Alrededor de 750 kg |
|
|
|
Las tuercas de mariposa requieren una orientación controlada antes de entrar en la posición de roscado.
Nuestra estructura de alimentación ayuda a reducir la desalineación y mejorar la consistencia de la transferencia.
Desde la alimentación hasta la descarga, el proceso está organizado para reducir movimientos innecesarios y mejorar el ritmo de producción.
La operación equilibrada del husillo ayuda a mantener una calidad constante de la rosca interna durante la producción continua.
Se pueden admitir diferentes dimensiones y estándares de rosca mediante el ajuste de la máquina y la configuración de herramientas.
La operación automática ayuda a los fabricantes a reducir la intensidad de la mano de obra y al mismo tiempo mejora la eficiencia general de la producción.
Antes de que comience la producción, ayudamos a los clientes a evaluar:
rango de toma adecuado
disposición del husillo
método de alimentación
planificación de la capacidad de producción
Después de la entrega, el soporte incluye:
guía de instalación
entrenamiento de operación
asistencia de mantenimiento
suministro de repuestos
Nuestro objetivo es ayudar a los clientes a ejecutar la producción sin problemas en lugar de limitarse a completar la entrega del equipo.
Las instalaciones de fabricación tienen diversas demandas de producción. Algunos talleres optan por máquinas independientes que ahorran espacio para adaptarse a áreas limitadas del taller, mientras que las fábricas a gran escala buscan equipos que puedan combinarse perfectamente con líneas de producción totalmente automatizadas.
Para satisfacer diversos requisitos operativos, ofrecemos una amplia gama de soluciones configurables para roscado de tuercas y equipos de procesamiento relacionados. Nuestras opciones personalizables cubren la integración del sistema de alimentación automática, unidades de producción multihusillo de alta eficiencia, conjuntos de roscado hechos a medida, así como soluciones de conexión profesionales para líneas de producción completas.
Gracias a esta extraordinaria flexibilidad, los fabricantes pueden aumentar significativamente la productividad general y la calidad de la producción, sin necesidad de realizar ajustes o revisiones drásticas en sus flujos de trabajo de producción actuales.
Sí. La configuración de herramientas y alimentación se puede ajustar según las dimensiones y la estructura del producto.
¿Se incluye alimentación automática?
Hay soluciones de alimentación automática disponibles según los requisitos de producción.
Sí. La configuración de la máquina puede admitir diferentes materiales, incluidos acero inoxidable y latón.
El proceso operativo está diseñado para uso práctico en fábrica y se puede aprender mediante capacitación básica.
