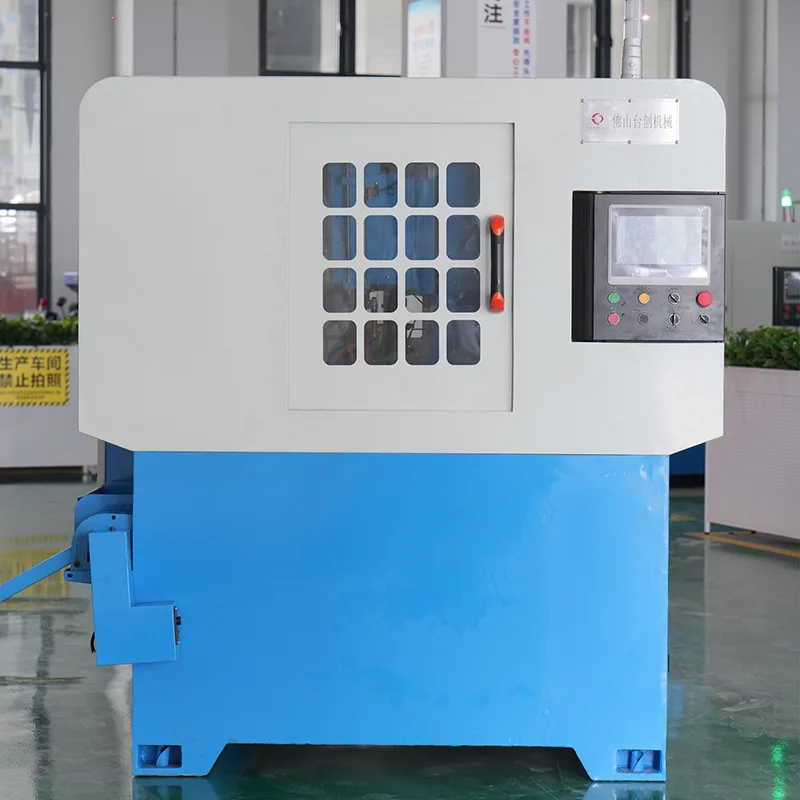

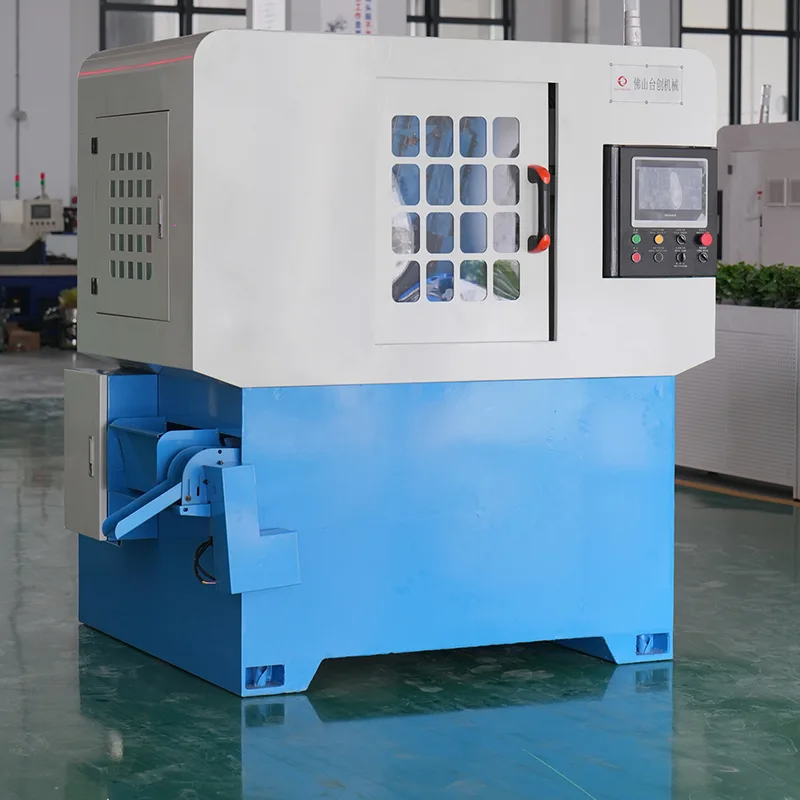

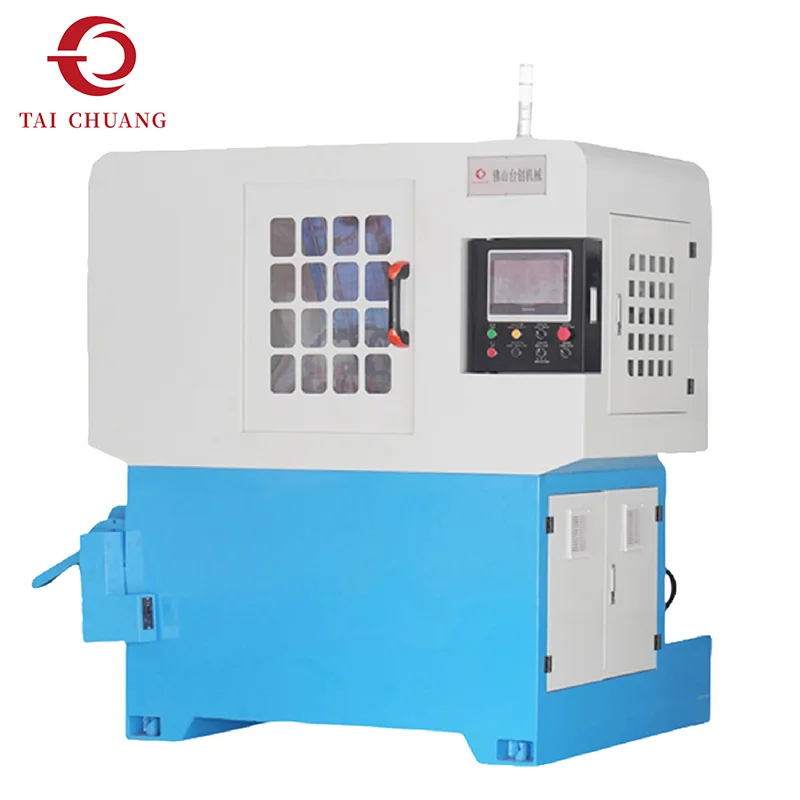

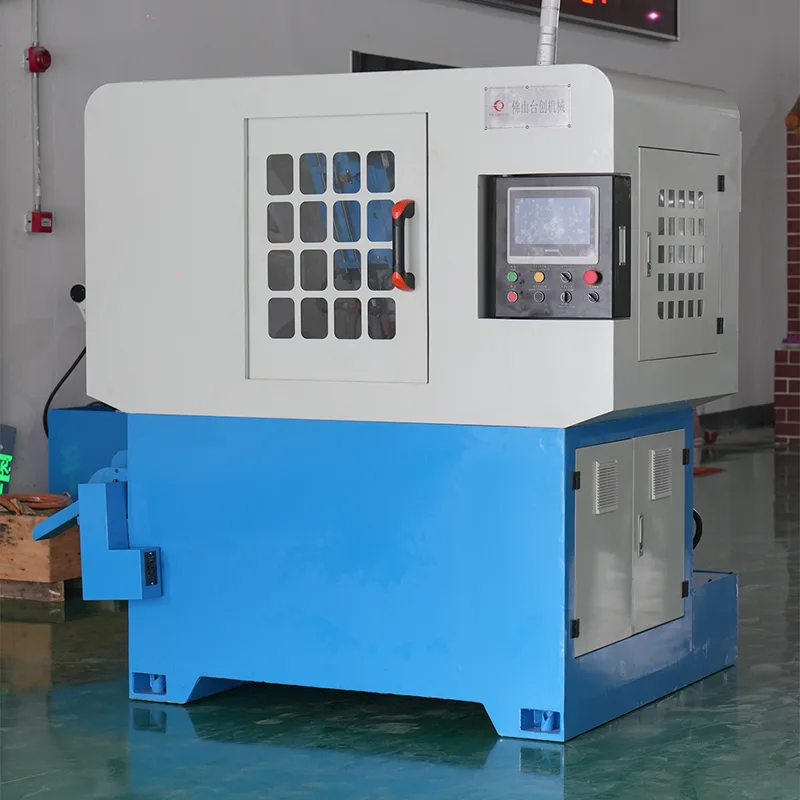

La TCST-42RS-1-SSF es una máquina roscadora de tuercas alternativa vertical de un solo husillo desarrollada para la producción de tuercas de gran tamaño. En comparación con los modelos más pequeños, esta máquina enfatiza el movimiento de roscado controlado y la estabilidad estructural para respaldar una calidad de rosca confiable. Muchos clientes eligen este modelo cuando requieren un mejor control de roscado para tuercas más grandes sin pasar a configuraciones de husillo múltiple.
Desarrollada para requisitos de mayor rendimiento, la máquina roscadora de tuercas alternativa vertical con orificio ciego TCST-42RS-2-SSF de TAICHUANG, un proveedor de China, proporciona roscado sincronizado con un flujo de producción constante. Los husillos dobles funcionan bajo una lógica de control unificada, lo que ayuda a mantener una calidad de rosca uniforme. Este modelo admite la planificación de la producción a largo plazo sin aumentar la complejidad operativa.
|
Nombre del producto |
Máquina roscadora de tuercas alternativa vertical con orificio ciego |
|
Rango de golpeteo |
M18-M42 |
|
Colores disponibles |
Color azul, o según petición. |
|
Normas que siguen a |
ISO、CE |
|
Modo de fijación |
Accesorio de tocadiscos |
|
Cantidad mínima de pedido |
1 |
|
Plazo de producción |
Aproximadamente 1 mes |
|
tiempo de garantía |
1 año para uso normal |
|
Plazo de pago |
TT30% de depósito, 70% de saldo pagado antes del envío |
|
Puerto de carga FOB |
Nansha, China |
|
Lugar de origen |
Foshán, China |
| Artículo | Nombre | Parámetro | Nombre | Parámetros/Marca | |
| Base de fundición | Trazo de paleta | 0-270 mm | Servomotor del husillo principal | 4,4 kW/1500 rpm | M18-M24 Sujeción por presión de aire |
| Carrera de deslizamiento del husillo principal | 0-180 mm | Servomotor de alimentación | 1,8 kW/1500 rpm | ||
| Número de husillos principales | 1 | reductor | 1:04 | ||
| Husillo de bolas de alimentación | SFNUR3205X420 | Servomotor del husillo principal | 5,5 kW/1500 rpm | M24-M30 Sujeción por presión de aire | |
| Pista de corte | Ángulo de corte | ángulo de 22 grados | Servomotor de alimentación | 1,8 kW/1500 rpm | |
| Modo de fijación | Accesorio de tocadiscos | Diámetro máximo del plato giratorio: ∅270 | reductor | 1:04 | |
| Cilindro de alimentación | Cilindro | Airtac MA40X175SCA | Servomotor del husillo principal | 5,5 kW/1500 rpm | M24-M36 Sujeción por presión de aire |
| Cilindro de sujeción | Cilindro de aceite | CX-SD80X70B | Servomotor de alimentación | 1,8 kW/1500 rpm | |
| Productividad por husillo | 5-10 unidades/minuto | reductor | 1:05 | ||
| Junta | Motor de bomba de refrigeración | Potencia: 120w-flujo: 20L/min | Servomotor del husillo principal | 7,5 kW/1500 rpm | M27-M42 Sujeción por presión de aire |
| Motor de la unidad hidráulica | Potencia: 0,75 KW de desplazamiento VP15 | Servomotor de alimentación | 1,8 kW/1500 rpm | ||
| Dimensiones generales | 2010×1900×2200mm | reductor | 1:07 | ||
| Peso del equipo | Alrededor de 2800 kg | Sobrecarga térmica | airtac | ||
| pantalla táctil | Inovance/Siemens | KA | CHNT | ||
| motor principal | Inovance/Siemens | interruptor de encendido | IDCE | ||
| Cortacircuitos | CHNT | Sensor de origen | OMRON | ||
| contactor | CHNT | Sensor de cilindro | airtac | ||
La máquina roscadora de tuercas alternativa vertical de orificio ciego utiliza una estructura de roscado diseñada para controlar cuidadosamente la profundidad de corte de rosca.
Los elementos mecánicos importantes incluyen:
Husillo de roscado alternativo vertical
Mecanismo de profundidad de roscado controlado
Estructura de posicionamiento de tuerca estable
Configuración del ciclo de roscado ajustable
Bastidor de máquina industrial para funcionamiento continuo.
Esta estructura permite un movimiento de roscado preciso durante el procesamiento de roscas de orificios ciegos.

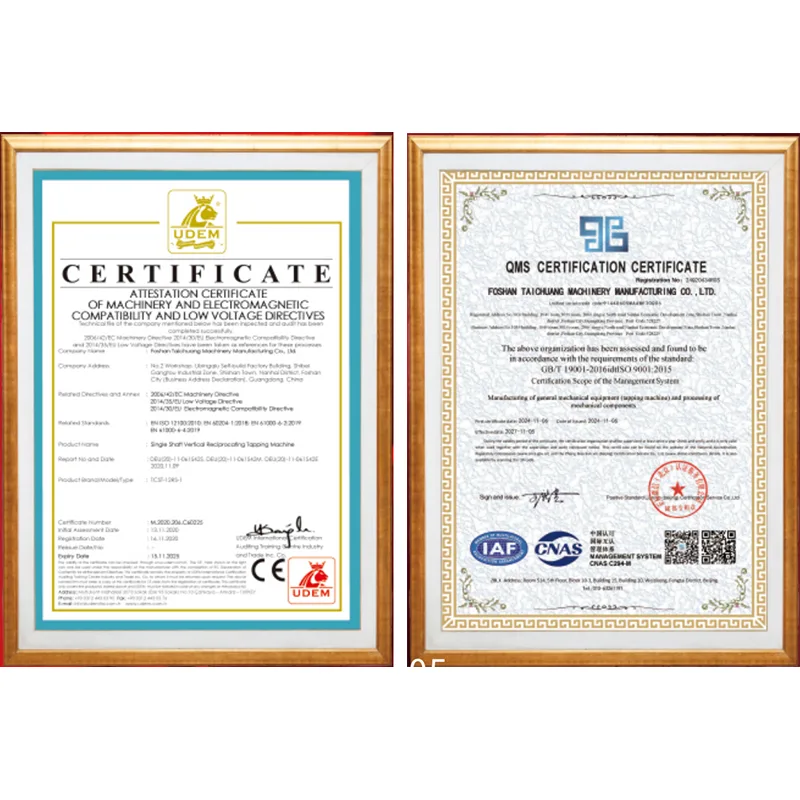

La garantía de calidad es una parte fundamental de nuestro proceso de fabricación. TAICHUANG opera bajo un estricto sistema interno de gestión de calidad, que cubre el mecanizado, montaje, inspección y pruebas finales.
Estamos orgullosos de confirmar que:
Nuestra fábrica opera bajo estándares de gestión de calidad ISO.

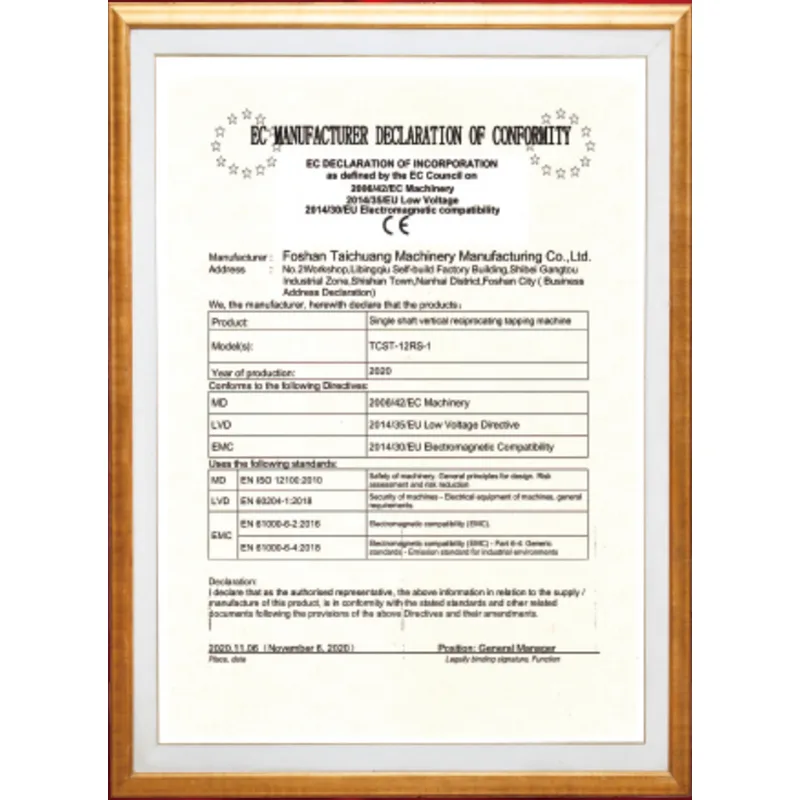

Nuestras máquinas cumplen con los requisitos de certificación CE para los mercados de exportación.
Cada máquina se prueba antes de la entrega para garantizar un funcionamiento estable.
Estas certificaciones ayudan a nuestros clientes a cumplir con los estándares de cumplimiento internos y simplificar la aprobación de máquinas en los mercados internacionales.
Las aplicaciones comunes incluyen:
Producción de sujetadores para automóviles
Componentes de maquinaria industrial
Elementos de fijación mecánicos
Fabricación de herrajes para la construcción.
Sistemas de fijación de precisión

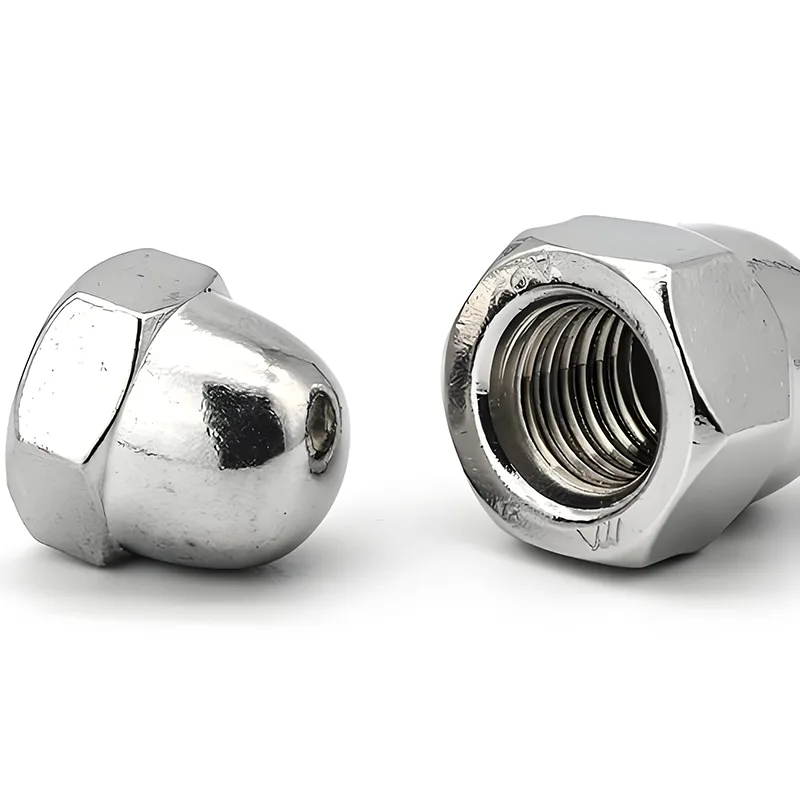

La máquina roscadora de tuercas admite procesos de fabricación en los que se requieren tuercas roscadas con orificio ciego.
Los clientes eligen este modelo porque ofrece un equilibrio confiable entre control, simplicidad y producción estable. A menudo se utiliza como solución de producción a largo plazo para nueces de gran tamaño.
1. Completamente automático
2. Control del sistema CNC
3. Cobertura completa
4. Monitor HMI
5. Husillo simple o husillo doble para su opción
6. Doble servo
7. Alternativo vertical

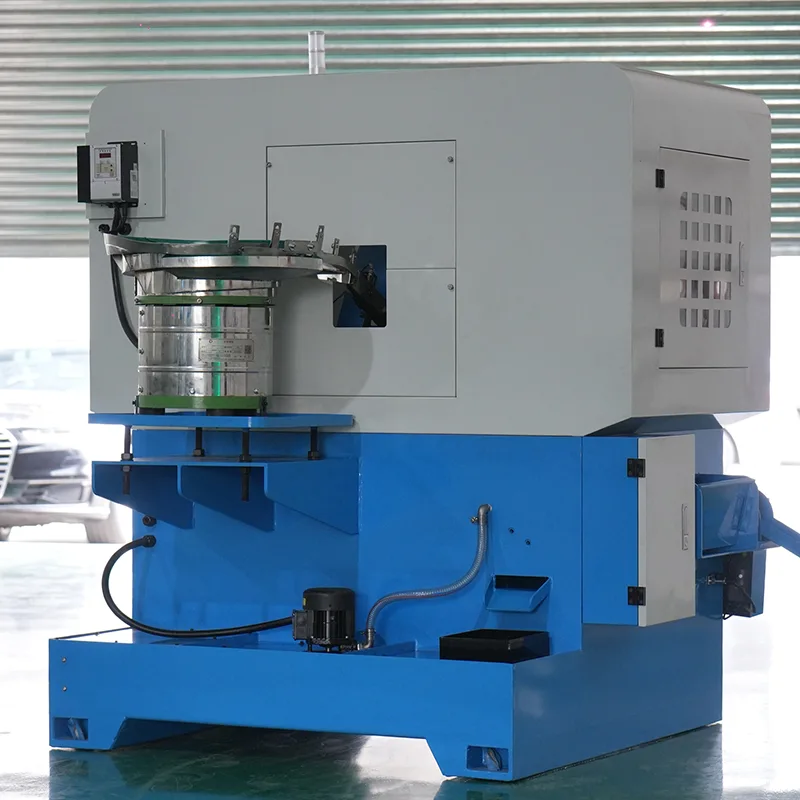

8. Alimentador de tazón vibratorio
9. Alarma de tornillo roto
10. Alarma de falta de material
11. Piezas defectuosas separadas automáticamente
¿Puede un operador gestionar varias máquinas?
Sí. El funcionamiento totalmente automático permite a un operador gestionar varias máquinas al mismo tiempo.
¿La máquina admite el funcionamiento con múltiples husillos?
Sí, hay disponibles modelos simples, dobles y multiestación.
¿Qué tan estable es la máquina durante el funcionamiento a largo plazo?
La estructura rígida garantiza un funcionamiento estable las 24 horas del día, los 7 días de la semana.
