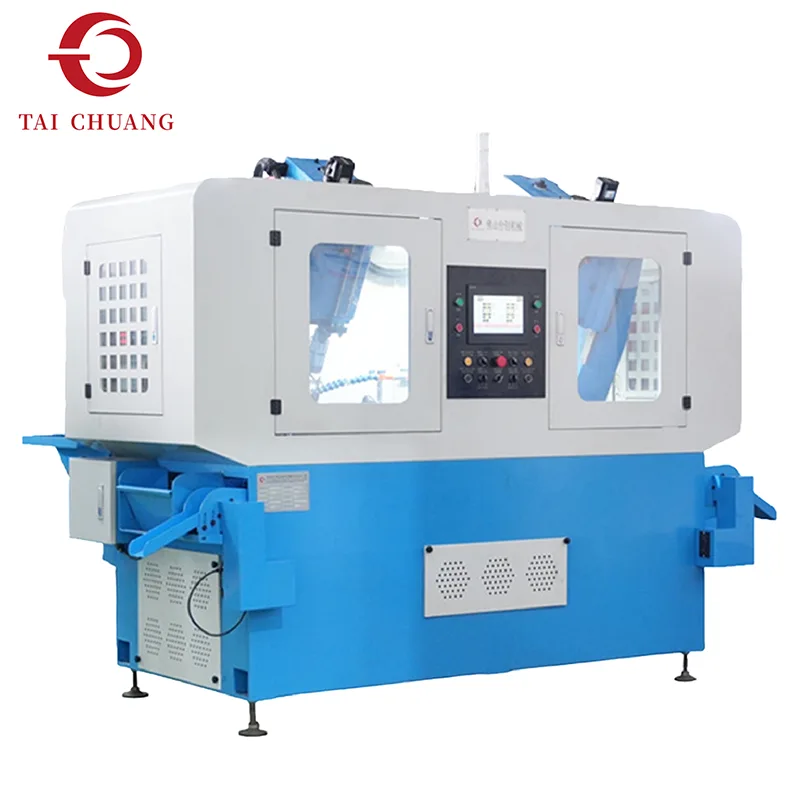

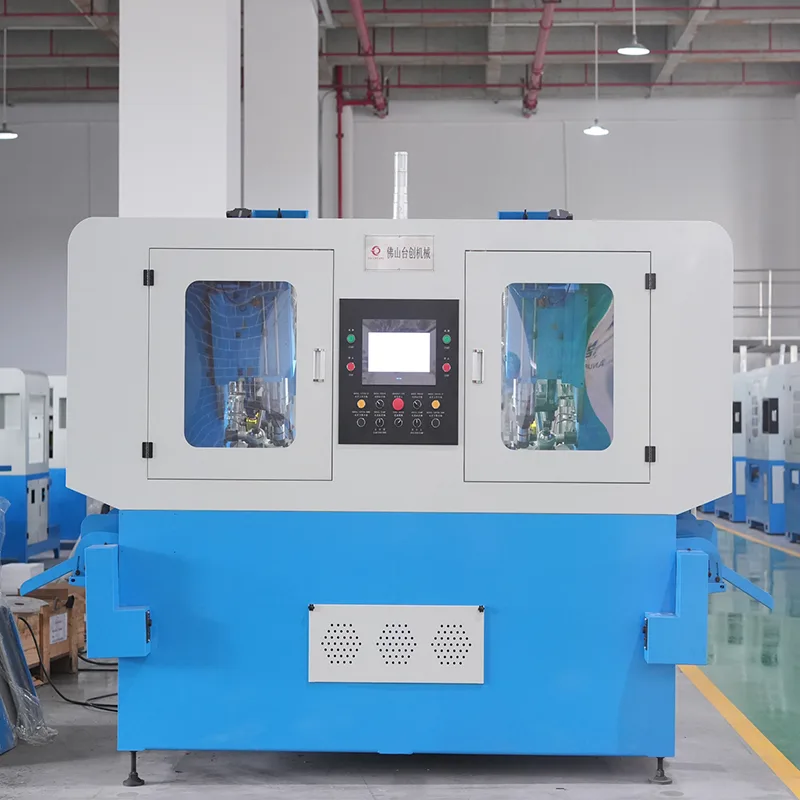

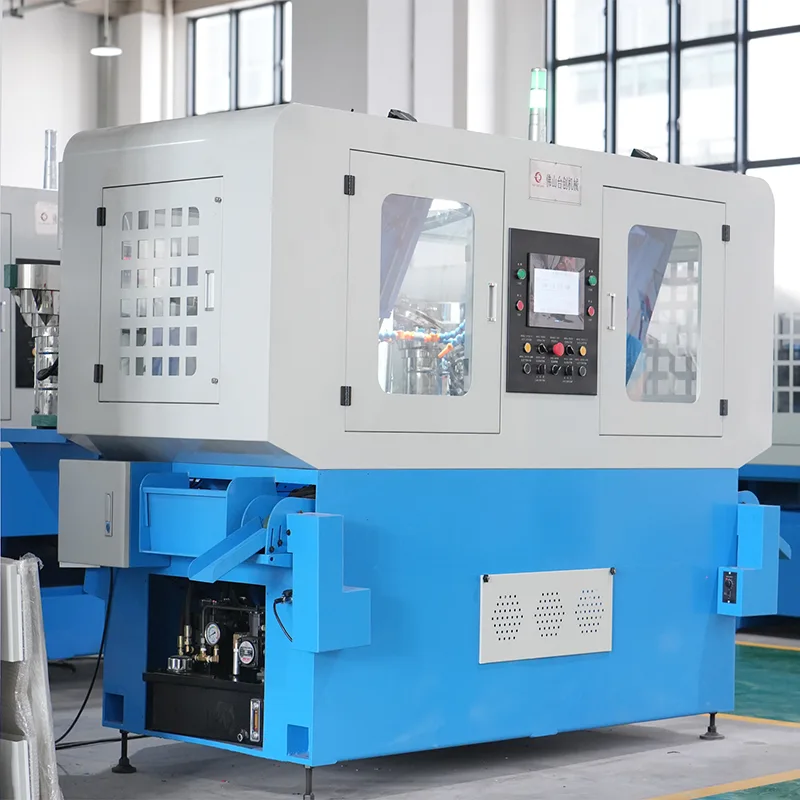

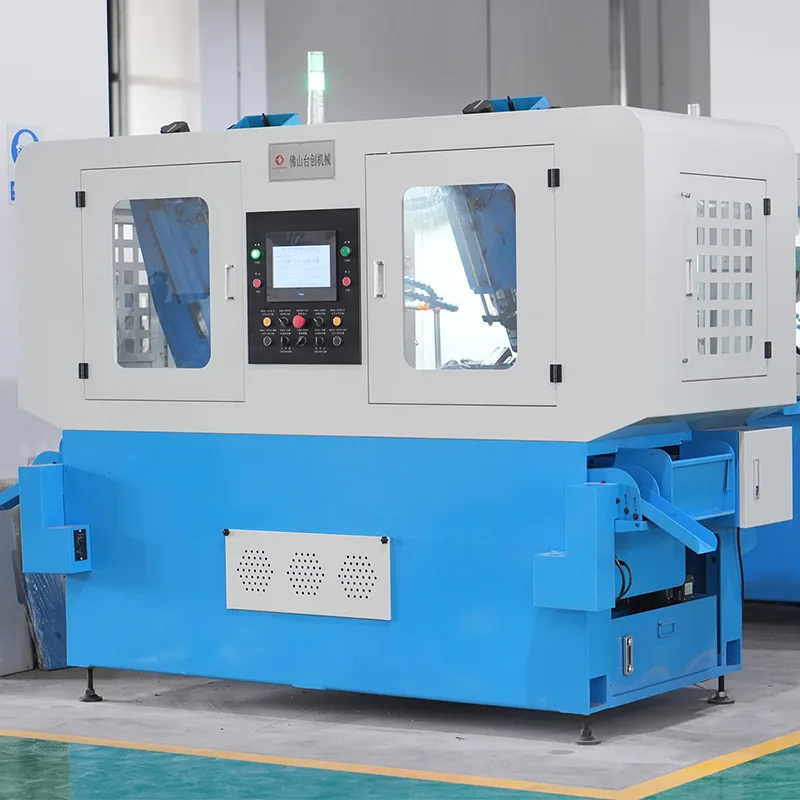

La TCST-42RS-2-SSF es una máquina de roscado de tuercas alternativa vertical de doble husillo diseñada para fabricantes que producen tuercas de gran tamaño y que necesitan un mayor rendimiento manteniendo al mismo tiempo un comportamiento de roscado predecible y fácil de controlar.
En comparación con la serie 42 de un solo husillo, este modelo aumenta la productividad al ejecutar dos operaciones de roscado en paralelo, sin cambiar la estructura vertical alternativa fundamental con la que muchas fábricas ya están familiarizadas.
|
Nombre del producto |
Máquina roscadora de tuercas alternativa vertical completamente automática |
|
Rango de golpeteo |
M18-M42 |
|
Colores disponibles |
Color azul, o según petición. |
|
Normas que siguen a |
ISO、CE |
|
Modo de fijación |
Accesorio de tocadiscos |
|
Cantidad mínima de pedido |
1 |
|
Plazo de producción |
Aproximadamente 1 mes |
|
tiempo de garantía |
1 año para uso normal |
|
Plazo de pago |
TT30% de depósito, 70% de saldo pagado antes del envío |
|
Puerto de carga FOB |
Nansha, China |
|
Lugar de origen |
Foshán, China |
| Artículo | Nombre | Parámetro | Nombre | Parámetros/Marca | |
| Base de fundición | Trazo de paleta | 0-270 mm | Servomotor del husillo principal | 4,4 kW/1500 rpm | M18-M24 Sujeción por presión de aire |
| Carrera de deslizamiento del husillo principal | 0-180 mm | Servomotor de alimentación | 1,8 kW/1500 rpm | ||
| Número de husillos principales | 2 | reductor | 1:04 | ||
| Husillo de bolas de alimentación | SFNUR3205X420 | Servomotor del husillo principal | 5,5 kW/1500 rpm | M24-M30 Sujeción por presión de aire | |
| Pista de corte | Ángulo de corte | ángulo de 22 grados | Servomotor de alimentación | 1,8 kW/1500 rpm | |
| Modo de fijación | Accesorio de tocadiscos | Diámetro máximo del plato giratorio: ∅270 | reductor | 1:04 | |
| Cilindro de alimentación | Cilindro | Airtac MA40X175SCA | Servomotor del husillo principal | 5,5 kW/1500 rpm | M24-M36 Sujeción por presión de aire |
| Cilindro de sujeción | Cilindro de aceite | CX-SD80X70B | Servomotor de alimentación | 1,8 kW/1500 rpm | |
| Productividad por husillo | 5-10 unidades/minuto | reductor | 1:05 | ||
| Junta | Motor de bomba de refrigeración | Potencia: 120w-flujo: 20L/min | Servomotor del husillo principal | 7,5 kW/1500 rpm | M27-M42 Sujeción por presión de aire |
| Motor de la unidad hidráulica | Potencia: bomba doble VP20 de 2,2 KW de desplazamiento | Servomotor de alimentación | 1,8 kW/1500 rpm | ||
| Dimensiones generales | 3280×1850×2300mm | reductor | 1:07 | ||
| Peso del equipo | Alrededor de 4000 kg | Sobrecarga térmica | airtac | ||
| pantalla táctil | Inovance/Siemens | KA | CHNT | ||
| motor principal | Inovance/Siemens | interruptor de encendido | IDCE | ||
| Cortacircuitos | CHNT | Sensor de origen | OMRON | ||
| contactor | CHNT | Sensor de cilindro | airtac | ||
La máquina roscadora de tuercas alternativa vertical totalmente automática realiza el corte de roscas a través de un proceso de producción coordinado.
La secuencia operativa típica incluye:
Alimentación automática de tuercas en la posición de roscado.
El husillo alternativo vertical comienza el ciclo de roscado
Corte de rosca controlado en el interior de la tuerca.
El macho se retrae después de la formación del hilo.
La tuerca terminada sale del área de roscado.
Este flujo de trabajo automatizado permite que la máquina roscadora de tuercas mantenga ciclos de roscado estables durante el funcionamiento continuo.
La máquina roscadora de tuercas alternativa vertical completamente automática se usa ampliamente en industrias donde se requieren grandes cantidades de tuercas roscadas.
Los campos de aplicación comunes incluyen:
Fabricación de sujetadores para automóviles
Producción de equipos mecánicos.
Fabricación de herrajes para la construcción.
Componentes de fijación industriales

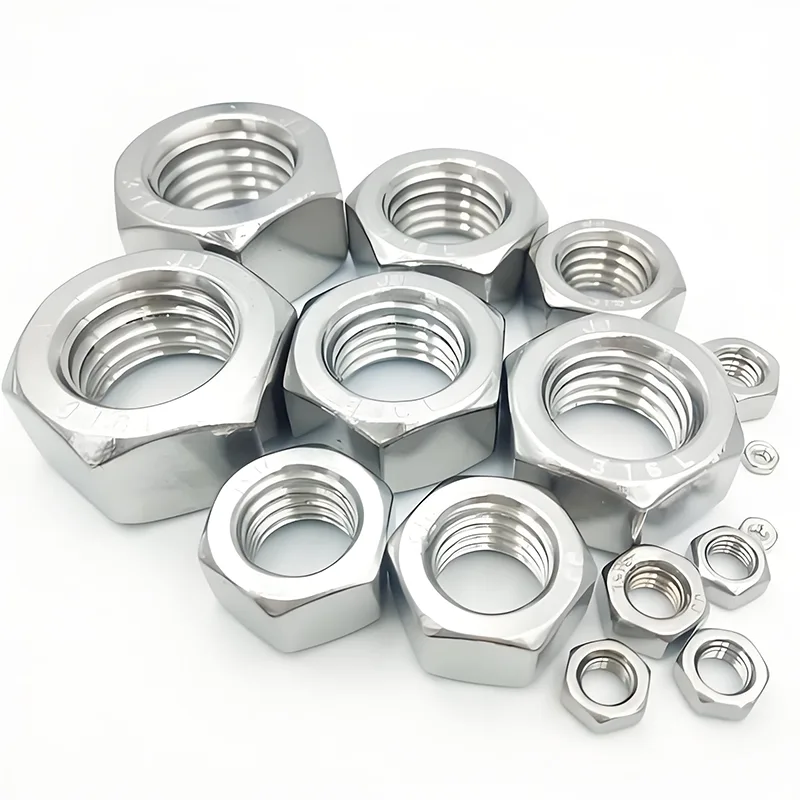

Producción estándar de tuercas hexagonales
La máquina roscadora de tuercas admite un procesamiento de roscas estable para varios diseños de tuercas industriales.
Nuestras máquinas se exportan a múltiples mercados internacionales y son utilizadas por clientes en los sectores de automoción, sujetadores industriales y fabricación de maquinaria. La cooperación a largo plazo y la repetición de pedidos son indicadores clave de la confianza del cliente.
Creemos que el rendimiento estable de las máquinas y el servicio honesto son la base de asociaciones sostenibles.
Todas las máquinas se embalan utilizando embalajes de madera contrachapada estándar de exportación, adecuados para el transporte marítimo y terrestre. Antes del envío, las máquinas se fijan de forma segura para evitar movimientos y daños durante el tránsito. Apoyamos la entrega internacional y ayudamos con la documentación de exportación para ayudar a los clientes a recibir el equipo sin problemas.
1. Completamente automático
2. Control del sistema CNC
3. Cobertura completa
4. Monitor HMI
5. Husillo simple o husillo doble para su opción
6. Doble servo
7. Alternativo vertical

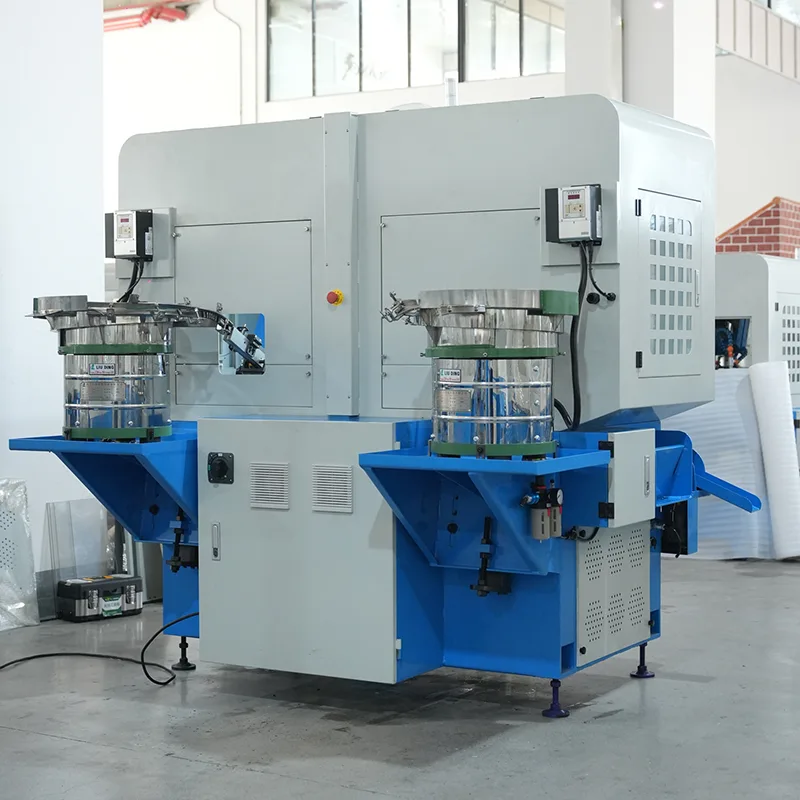

8. Alimentador de tazón vibratorio
9. Alarma de tornillo roto
10. Alarma de falta de material
11. Piezas defectuosas separadas automáticamente
¿Esta máquina es adecuada para uso continuo en fábrica?
Sí, la máquina está diseñada para un funcionamiento diario estable y una calidad de hilo constante.
¿Proporcionan documentos de certificación?
Sí, los certificados ISO y CE están disponibles para referencia del cliente.
¿Se puede personalizar la máquina?
Admitimos la personalización basada en los requisitos de la aplicación y el flujo de producción.
¿Cómo se garantiza la calidad de la máquina antes del envío?
Cada máquina se ensambla, inspecciona y prueba antes de la entrega.
