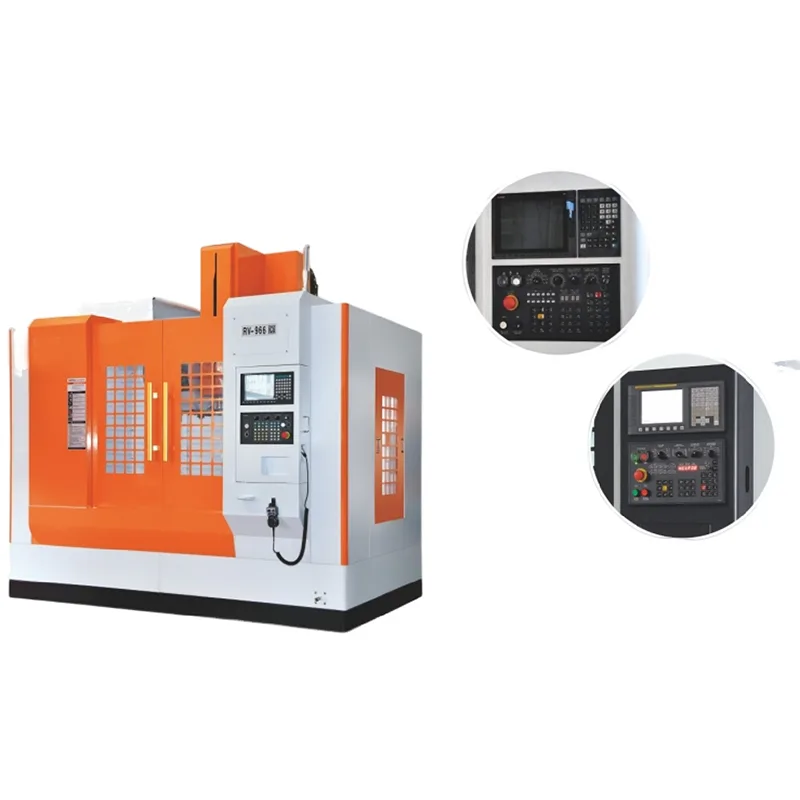

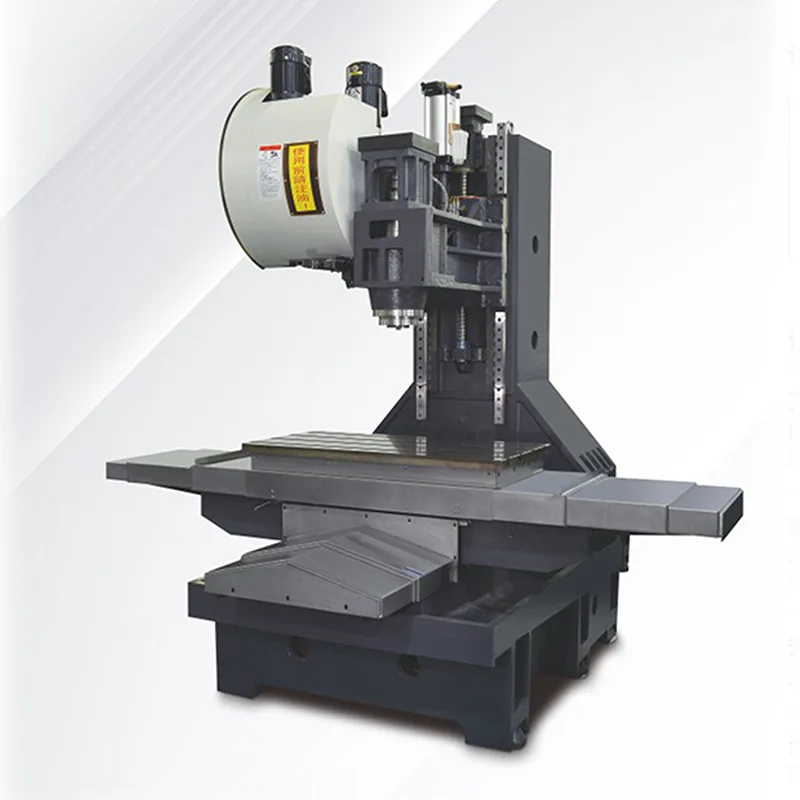

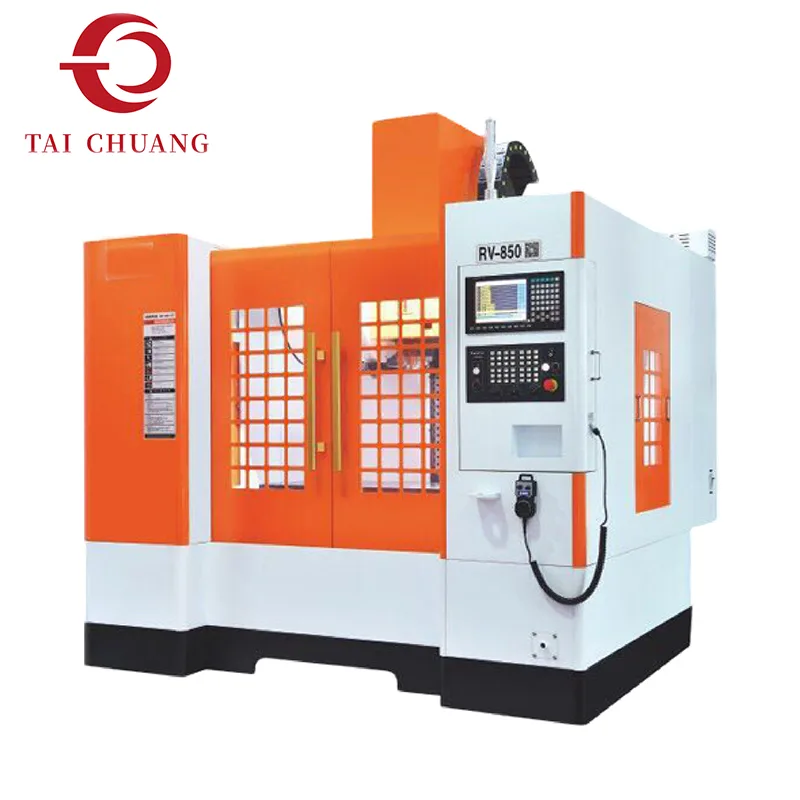

El Centro de Mecanizado Vertical (VMC) es una de las máquinas CNC más utilizadas en las industrias manufactureras modernas. Diseñada con un husillo orientado verticalmente y una mesa de trabajo móvil, la máquina proporciona una plataforma versátil para una amplia gama de operaciones de mecanizado que incluyen fresado, taladrado, roscado y procesamiento de contornos.
La configuración del husillo vertical permite que las herramientas de corte se acerquen a la pieza de trabajo desde arriba, proporcionando una excelente visibilidad para los operadores y una eliminación eficiente de la viruta durante el mecanizado. Esta estructura es particularmente adecuada para mecanizar superficies planas, ranuras, agujeros y contornos complejos en componentes metálicos.
Equipada con tecnología de control CNC, la máquina puede realizar múltiples operaciones de mecanizado automáticamente según las trayectorias de herramientas programadas. Los cambiadores automáticos de herramientas permiten utilizar diferentes herramientas de corte dentro de un solo ciclo de mecanizado, lo que reduce la intervención manual y mejora la eficiencia general de la producción.
El centro de mecanizado vertical está diseñado para soportar un rendimiento de mecanizado estable en una amplia gama de materiales, incluidos acero, aluminio, acero inoxidable y otros metales de ingeniería. La estructura equilibrada de su máquina y su sistema de movimiento de precisión ayudan a mantener una precisión de mecanizado constante durante la producción tanto en lotes pequeños como a gran escala.
TAICHUANG ofrece centros de mecanizado verticales como parte de sus soluciones de equipos de mecanizado para fabricantes que buscan máquinas CNC confiables para la producción de componentes de precisión.
|
Modelo |
RV850 |
RV9 |
RV966 |
RV1165 |
RV1170 |
RV1380 |
RV1580 |
|
Viajar |
|||||||
|
X - recorrido del eje |
800 milímetros |
900 milímetros |
900 milímetros |
1100 milímetros |
1100 milímetros |
1300 milímetros |
1500 milímetros |
|
Y - recorrido del eje |
500 milímetros |
600 milímetros |
650 milímetros |
650 milímetros |
700 milímetros |
800 milímetros |
800 milímetros |
|
Cabezal Z - recorrido del eje |
500 milímetros |
600 milímetros |
600 milímetros |
600 milímetros |
700 milímetros |
800 milímetros |
800 milímetros |
|
Distancia desde la punta del husillo hasta la mesa de trabajo |
100 - 600 milímetros |
150 - 750 milímetros |
100 - 700 milímetros |
100 - 700 milímetros |
150 - 850 milímetros |
150 - 950 milímetros |
150 - 950 milímetros |
|
Distancia del centro del husillo a la columna |
570 milímetros |
690 milímetros |
720 milímetros |
720 milímetros |
700 milímetros |
760 milímetros |
900 milímetros |
|
Mesa de trabajo |
|||||||
|
Tamaño de la mesa de trabajo |
1000*550 milímetros |
1100*600 milímetros |
1100*650 milímetros |
1100*650 milímetros |
1200*700 milímetros |
1400*900 milímetros |
1600*800 milímetros |
|
Carga máxima |
800 kilogramos |
850 kilogramos |
800 kilogramos |
800 kilogramos |
900 kilogramos |
1100 kilogramos |
1400 kilogramos |
|
Número de ranuras en T |
5 |
6 |
4 |
4 |
7 |
7 |
7 |
|
T - tamaño de ranura |
18 milímetros |
18 milímetros |
18 milímetros |
18 milímetros |
18 milímetros |
18 milímetros |
18 milímetros |
|
Huso |
|||||||
|
Velocidad del husillo (estándar) |
10000 rpm |
10000 rpm |
10000 rpm |
10000 rpm |
10000 rpm |
10000 rpm |
10000 rpm |
|
Velocidad del husillo (opcional) |
8000 - 15000 r.p.m. |
10000 - 15000 r.p.m. |
8000 - 15000 r.p.m. |
8000 - 15000 r.p.m. |
10000 - 15000 r.p.m. |
10000 - 15000 r.p.m. |
10000 - 15000 r.p.m. |
|
potencia del husillo |
7,5/11 kilovatios |
11/15 kilovatios |
7,5/11 kilovatios |
7,5/11 kilovatios |
11/15 kilovatios |
11/15 kilovatios |
11/15 kilovatios |
|
Cono del husillo |
BT40 |
BT40 |
BT40 |
BT40 |
BT40 |
BT40 |
BT50 |
|
Alimentar |
|||||||
|
Avance rápido del eje X/Y |
36000 mm/min |
36000 mm/min |
36000 mm/min |
36000 mm/min |
36000 mm/min |
36000 mm/min |
36000 mm/min |
|
Avance rápido del eje Z |
36000 mm/min |
36000 mm/min |
36000 mm/min |
36000 mm/min |
36000 mm/min |
36000 mm/min |
36000 mm/min |
|
Avance de corte por eje |
1 - 10000 mm/min |
1 - 10000 mm/min |
1 - 10000 mm/min |
1 - 10000 mm/min |
1 - 10000 mm/min |
1 - 10000 mm/min |
1 - 10000 mm/min |
|
Otros |
|||||||
|
Potencia del motor de tres ejes. |
3,9*3,9*5,9 kilovatios |
3,9*3,9*5,9 kilovatios |
3,9*3,9*5,9 kilovatios |
3,9*3,9*5,9 kilovatios |
4,9*4,9*4,9 kilovatios |
2,4*2,4*3,9 kw |
5,9*5,9*5,9 kw |
|
Precisión de posicionamiento |
±0,005/300 mm |
±0,005/300 mm |
±0,005/300 mm |
±0,005/300 mm |
±0,005/300 mm |
±0,005/300 mm |
±0,005/300 mm |
|
Precisión de repetibilidad |
±0,003/300 mm |
±0,003/300 mm |
±0,003/300 mm |
±0,003/300 mm |
±0,003/300 mm |
±0,003/300 mm |
±0,003/300 mm |
|
Controlador |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Presión del fluido de corte |
28HP |
28 caballos |
28 caballos |
28 caballos |
28 caballos |
28 caballos |
28 caballos |
|
Requisito de presión de aire |
8kva |
8kva |
8kva |
8kva |
8kva |
8kva |
8kva |
|
Especificaciones eléctricas |
6 - 7 barras |
6 - 7 barras |
6 - 7 barras |
6 - 7 barras |
6 - 7 barras |
6 - 7 barras |
6 - 7 barras |
|
Peso de la máquina |
5000 kilos |
5000 kilos |
5600 kilos |
5900 kilos |
11000kg |
12000kg |
14000 kilos |
|
Dimensiones de la máquina |
2500*2300*2500 milímetros |
2500*2400*2650 milímetros |
2600*2800*2500 milímetros |
2800*2600*2600 milímetros |
3560*3150*2850 milímetros |
3800*3050*3100 milímetros |
4650*3300*3200 milímetros |
El centro de mecanizado vertical admite una variedad de operaciones de mecanizado necesarias para la fabricación de componentes industriales.
La máquina puede realizar operaciones de fresado precisas para crear superficies planas, ranuras y geometrías complejas en piezas metálicas.
La perforación de alta precisión permite la creación de orificios colocados con precisión para el montaje mecánico.
Las operaciones de roscado se pueden completar automáticamente dentro del ciclo de mecanizado.
Las trayectorias de herramientas controladas por CNC permiten que la máquina produzca formas y contornos complejos.
La disposición vertical del husillo permite el acceso de corte directo a la pieza de trabajo, lo que permite operaciones eficientes de fresado y taladrado.
El control CNC avanzado permite una programación precisa de las trayectorias de mecanizado y el funcionamiento automatizado.
El sistema de cambio de herramientas permite cambiar rápidamente entre múltiples herramientas durante el mecanizado.
Las guías de alta precisión garantizan un movimiento suave del eje y una precisión de posicionamiento confiable.
La máquina puede realizar varios procesos de mecanizado dentro de una sola configuración.
Los cambios automáticos de herramientas y la programación CNC reducen el tiempo de operación manual.
El control de movimiento de precisión ayuda a mantener la estabilidad dimensional durante la producción.
La máquina puede procesar una amplia gama de componentes metálicos utilizados en diferentes industrias.
Industria de procesamiento de piezas de precisión: procesamiento de fresado y perforación CNC de piezas de acero, piezas de aluminio, modelos de prototipos, etc.
Industria de las gafas: Procesamiento de accesorios como piezas de acero, electrodos de cobre, ranuras interiores de monturas de gafas con montura de metal y de plástico, formas exteriores ligeras y patrones tallados.
Industria relojera y de joyería (colgantes, anillos, pulseras, etc.): procesamiento como posiciones de vidrio, posiciones de prensado, orificios para roscas, superficies curvas, perforación de superficies de arco, incrustaciones de piedras y tallado de personajes.
TAICHUANG suministra equipos de mecanizado industrial diseñados para respaldar los procesos de fabricación modernos. Los centros de mecanizado vertical presentados por TAICHUANG son seleccionados por fabricantes que buscan soluciones de mecanizado CNC eficientes.
Equipos de mecanizado para la producción de componentes metálicos de precisión.
Máquinas adecuadas para operaciones de fresado, taladrado y roscado.
Soluciones de mecanizado CNC para diversas aplicaciones industriales.
Equipos que sirven a las industrias manufactureras globales.
TAICHUANG se enfoca en proporcionar equipos de mecanizado confiables que ayuden a los fabricantes a mejorar la productividad y la precisión del mecanizado.
¿Para qué se utiliza un centro de mecanizado vertical?
Un centro de mecanizado vertical se utiliza para fresado, taladrado, roscado y mecanizado de contornos CNC de componentes metálicos.
¿Qué materiales se pueden mecanizar en un VMC?
Los materiales comunes incluyen aluminio, acero al carbono, acero inoxidable, latón y otros metales de ingeniería.
¿Cuál es la ventaja de un centro de mecanizado vertical?
Los centros de mecanizado verticales ofrecen buena visibilidad, eliminación eficiente de virutas y capacidad de mecanizado versátil para muchos tipos de piezas mecánicas.
¿Qué industrias utilizan habitualmente máquinas VMC?
Industrias como la fabricación de automóviles, la producción de maquinaria, la fabricación de moldes y la fabricación de equipos industriales utilizan ampliamente máquinas VMC.
¿Puede un centro de mecanizado vertical realizar múltiples operaciones?
Sí. Un VMC puede realizar fresado, taladrado, roscado y mecanizado de contornos dentro de un único programa de mecanizado CNC.
