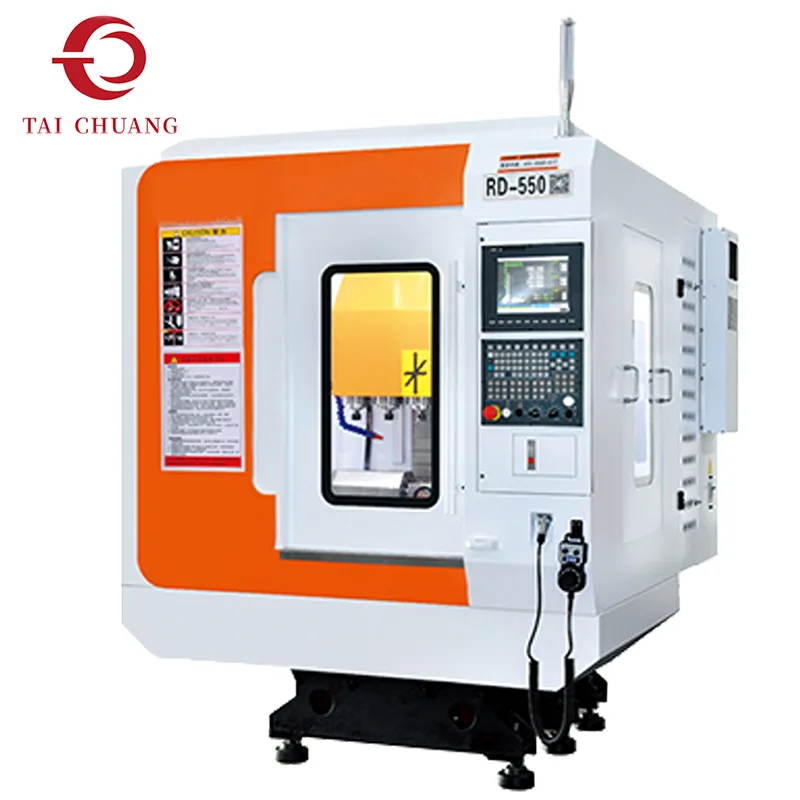

Las industrias manufactureras que requieren detalles superficiales finos y micromecanizado preciso a menudo dependen de equipos especializados diseñados para operaciones de grabado y fresado de alta velocidad. El Centro de Mecanizado de Grabado y Fresado está desarrollado para realizar estos procesos de manera eficiente manteniendo una alta precisión de posicionamiento y una excelente calidad superficial.
A diferencia de los centros de mecanizado de alta resistencia diseñados para grandes cargas de corte, las máquinas de grabado y fresado se centran en la precisión y la alta velocidad del husillo. La máquina está equipada con un sistema de husillo de alta velocidad que permite operaciones de corte detalladas en características pequeñas y patrones complejos. Esta capacidad hace que la máquina sea adecuada para producir moldes y componentes de precisión donde el acabado superficial y la precisión dimensional son críticos.
La estructura de la máquina está diseñada para mantener la rigidez y al mismo tiempo permitir un movimiento suave del eje a alta velocidad. Las guías lineales de precisión y los sistemas de movimiento servoaccionados permiten un posicionamiento preciso de la herramienta durante las operaciones de grabado y fresado. Estas características ayudan a reducir la vibración del mecanizado y garantizan un rendimiento de corte estable durante tareas de mecanizado detalladas.
El centro de mecanizado de grabado y fresado puede realizar una variedad de operaciones de mecanizado que incluyen grabado de precisión, fresado de contornos, corte de microranuras y acabado de superficies. Al combinar estas capacidades dentro de un único sistema CNC, los fabricantes pueden lograr una producción eficiente de piezas complejas que requieren detalles de mecanizado finos.
TAICHUANG suministra esta solución de mecanizado de grabado y fresado para fabricantes que buscan equipos confiables para la fabricación de componentes de precisión.
|
Modelo |
Unidad |
RD580 (Cinco - Máquina de husillo) |
RD-L650 |
RD-L870 |
|
Ataque |
||||
|
Trabajo X - carrera del eje |
milímetros |
590 |
600 |
800 |
|
Trabajo Y - carrera del eje |
milímetros |
320 |
500 |
700 |
|
Cabeza Z - carrera del eje |
milímetros |
320 |
250 |
330 |
|
Distancia desde la punta del husillo hasta el banco de trabajo |
milímetros |
160 - 480 |
150 - 400 |
140 - 490 |
|
Distancia del centro del husillo a la columna |
milímetros |
380 |
263 - 480 |
570 |
|
Banco de trabajo |
||||
|
Tamaño del banco de trabajo |
milímetros |
600*380 |
600*500 |
800*700 |
|
Carga máxima |
kilos |
400 |
3300 |
4000 |
|
Número de ranuras en T |
- |
4 |
5 |
5 |
|
T - tamaño de ranura |
milímetros |
14 |
18 |
18 |
|
Huso |
||||
|
Velocidad del husillo (estándar) |
rpm |
24000 |
24000 |
24000 |
|
Velocidad del husillo (opcional) |
rpm |
24000/36000 |
24000/36000 |
24000/36000 |
|
potencia del husillo |
kilovatios |
3,22 (2 series) / 2,23 (3 series) |
5,5/7,5 |
5,5/7,5 |
|
Especificación del extremo del husillo |
- |
ER20 |
ER25 |
ER25 |
|
Alimentar |
||||
|
X,Y - avance rápido del eje |
mm/min |
30000 |
30000 |
30000 |
|
Avance rápido del eje Z |
mm/min |
30000 |
30000 |
30000 |
|
Alimentación de corte de tres ejes |
mm/min |
1-10000 |
1-10000 |
1-10000 |
|
Otros |
||||
|
Potencia del motor de tres ejes. |
kilovatios |
1,5/1,5/2,6 |
1,5/1,5/2,6 |
1,5/1,5/2,6 |
|

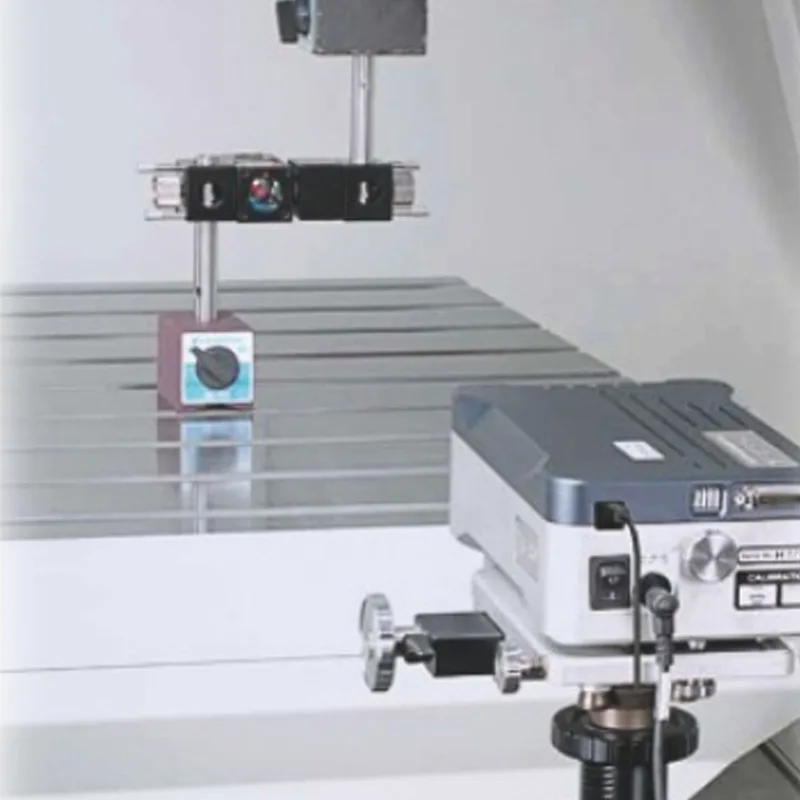

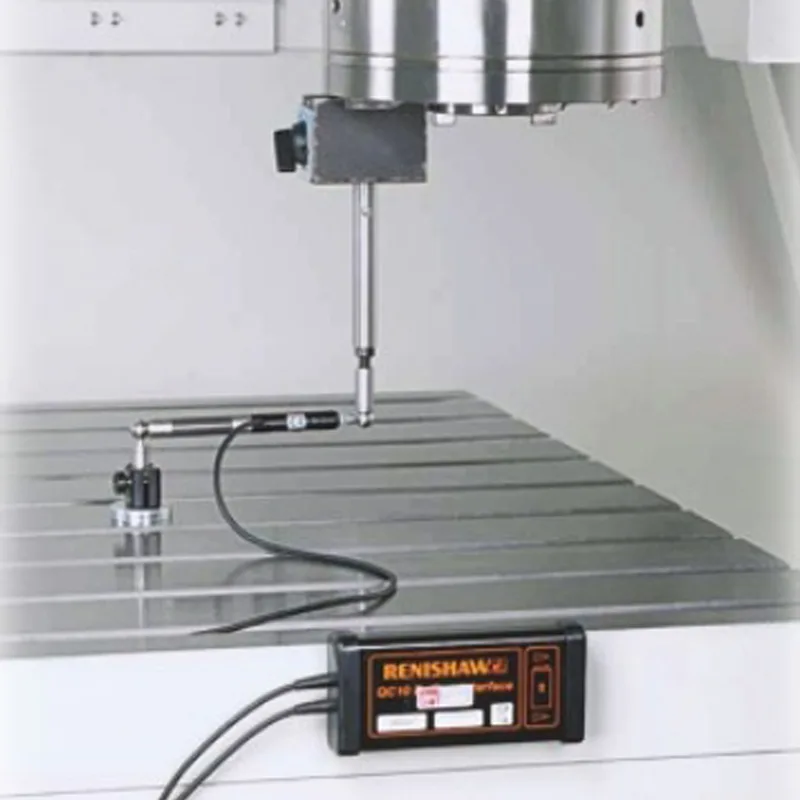

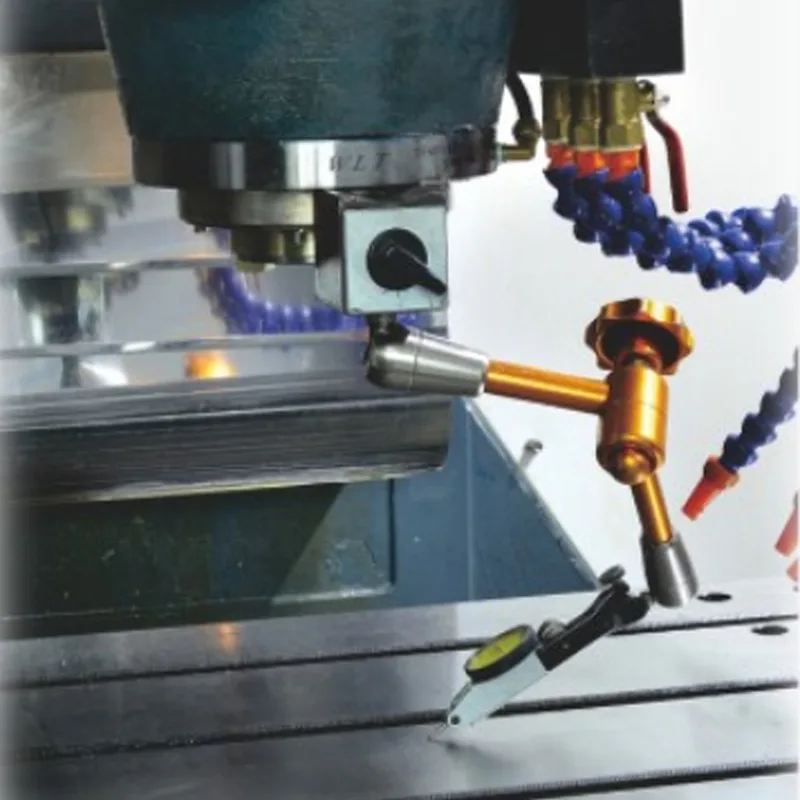

Precisión de posicionamiento |
milímetros |
±0,005/300 |
±0,005/300 |
±0,005/300 |
|
Repetibilidad |
milímetros |
±0,005/300 |
±0,005/300 |
±0,005/300 |
|
Controlador |
- |
1 |
1 |
1 |
|
Bomba de fluido de corte |
caballos de fuerza |
8 |
8 |
8 |
|
Requisito de energía |
kvá |
5 |
5 |
5 |
|
Especificación de presión de aire |
bar |
4 - 5 |
4 - 5 |
4 - 5 |
|
Peso de la máquina |
kilos |
2000 |
2000 |
2000 |
|
Tamaño de la máquina |
milímetros |
1600*2100*2300 |
1600*2100*2300 |
1600*2100*2300 |

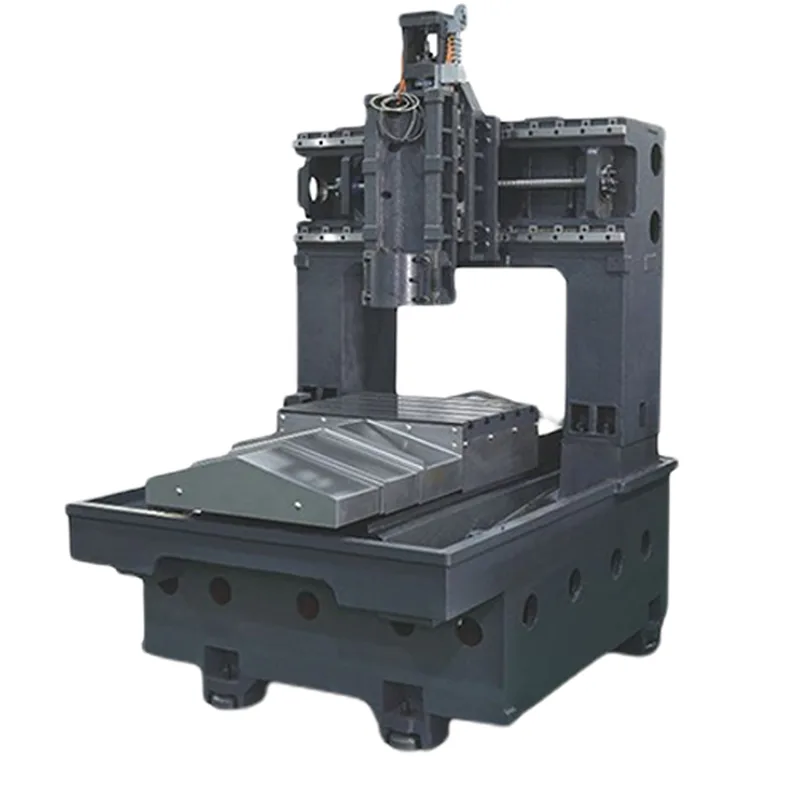

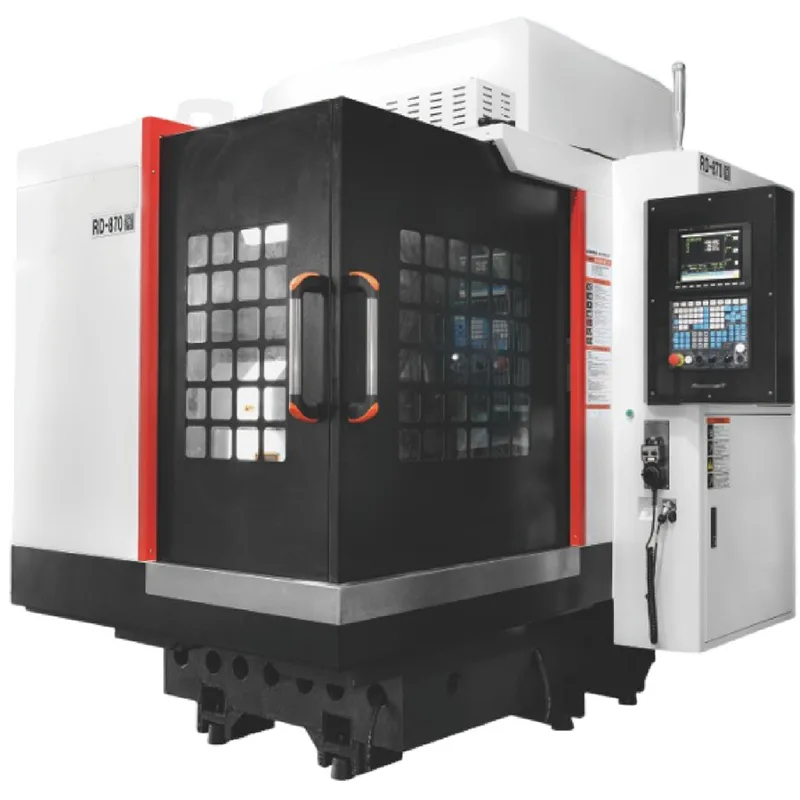

El Centro de Mecanizado de Grabado y Fresado adopta la exclusiva tecnología integrada de travesaño y bancada, con una estructura de alta rigidez tipo pórtico.
Garantiza una alta precisión y vida útil a largo plazo de la maquinaria y tiene una fuerte resistencia a los terremotos.
Los tres ejes adoptan guías lineales y husillos de bolas importados de alta precisión, que son resistentes al desgaste, tienen un bajo coeficiente de fricción y presentan una alta precisión de posicionamiento, flexibilidad y movimiento suave. Se utilizan rodamientos NSK japoneses y acoplamientos importados.
El husillo eléctrico de alta velocidad, alto par y alta precisión puede cumplir con los requisitos del mecanizado de alta velocidad y garantizar la precisión; Puede realizar fresado a alta velocidad de pequeños moldes y piezas de precisión, con alta precisión de mecanizado, baja vibración y bajo nivel de ruido.
El sistema de control adopta sistemas CNC de alta velocidad Taiwan Syntec y LNC, que son fáciles de aprender y usar.
El sistema de propulsión adopta los sistemas de servoaccionamiento de CA japoneses Yaskawa y Yamazaki Mazak, que funcionan sin problemas, tienen un excelente rendimiento de aceleración, bajo nivel de ruido y alta precisión de control.
Husillo eléctrico de alta velocidad con 24.000 - 48.000 rpm. Combinación perfecta de alta velocidad de rotación y alta velocidad de movimiento.
Tres ejes adoptan guías lineales, presentando alta velocidad y alta precisión.
La primera opción para el procesamiento de moldes, electrodos y piezas por lotes, con una alta rentabilidad.
Compatible con el purificador de niebla de aceite electrostático.
Base y columna ampliadas, estables y fiables.
Cubierta exterior completamente cerrada con un sistema de escape para reducir la neblina de aceite generada durante el mecanizado de alta velocidad.
Equipado con un husillo de alta velocidad y alta precisión, asegurando una alta precisión de mecanizado y un buen acabado.
Combinado con un enfriador de aceite de husillo de alta velocidad para garantizar que las características del husillo no se pierdan debido al calor.
Tres ejes adoptan guías lineales, con alta velocidad y alta precisión.
¿Para qué se utiliza un centro de mecanizado de grabado y fresado?
Un centro de mecanizado de grabado y fresado se utiliza para grabado de alta precisión, microfresado y mecanizado detallado de superficies de materiales metálicos y no metálicos.
¿Qué diferencia a esta máquina de un centro de mecanizado estándar?
Las máquinas de grabado y fresado están diseñadas para operaciones de corte ligeras y de alta velocidad y tareas de mecanizado fino que requieren una alta calidad de superficie.
¿Qué materiales se pueden procesar en esta máquina?
Los materiales comunes incluyen aluminio, cobre, latón, acero inoxidable, plásticos y otros materiales de ingeniería.
¿Qué industrias utilizan habitualmente centros de mecanizado de grabado y fresado?
Industrias como la fabricación de moldes, la producción electrónica, la mecánica de precisión y el procesamiento de metales decorativos utilizan con frecuencia estas máquinas.
¿Puede la máquina realizar mecanizados CNC complejos?
Sí. El control CNC permite que la máquina ejecute trayectorias de herramientas complejas para operaciones detalladas de grabado y fresado de contornos.
