En las industrias manufactureras modernas, muchos componentes mecánicos requieren múltiples orificios perforados y roscados como parte de su diseño de ensamblaje. Cuando los volúmenes de producción son altos, los fabricantes a menudo necesitan equipos de mecanizado especializados capaces de realizar operaciones de perforación y roscado rápidamente manteniendo una precisión constante. El centro de mecanizado de taladrado y roscado de alta velocidad está diseñado para cumplir con estos requisitos.
Este centro de mecanizado integra tecnología de husillo de alta velocidad con movimiento rápido del eje para mejorar significativamente la eficiencia del mecanizado. En comparación con los centros de mecanizado convencionales, los centros de taladrado y roscado están optimizados para operaciones que implican cambios frecuentes de herramientas y procesos repetidos de mecanizado de orificios. La máquina es capaz de ejecutar taladrado, roscado rígido y fresado ligero en un solo ciclo de mecanizado.

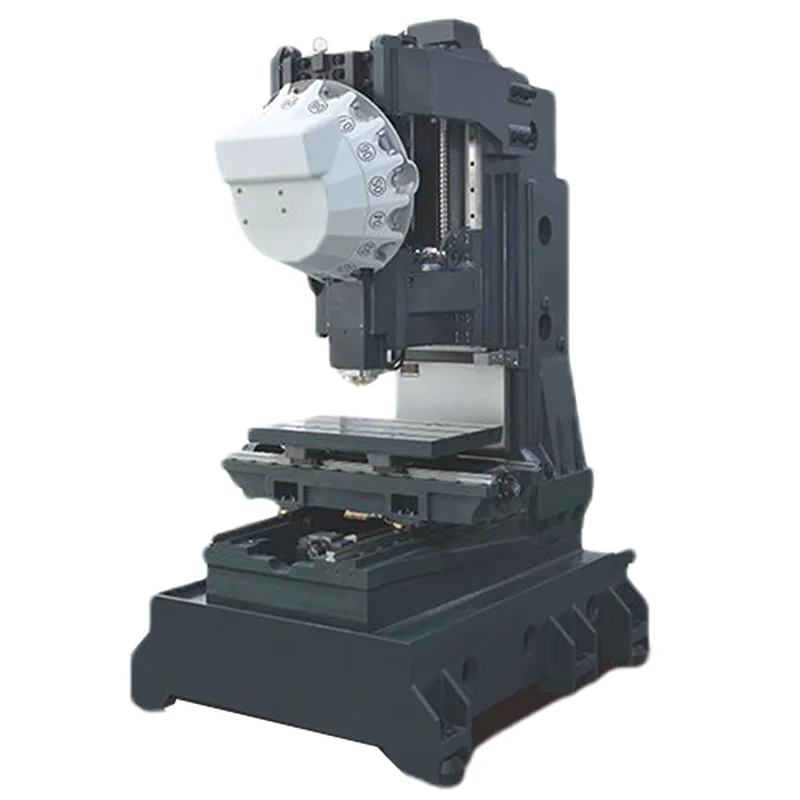

La estructura de la máquina está diseñada para soportar un funcionamiento estable a altas velocidades del husillo. Las guías de precisión y los sistemas de alimentación servoaccionados garantizan un control de movimiento suave, lo que permite que la máquina mantenga un posicionamiento preciso durante la producción a alta velocidad. Los cambiadores automáticos de herramientas mejoran aún más la eficiencia al permitir un cambio rápido entre herramientas de perforación y herramientas de roscado durante las operaciones de mecanizado.
El centro de mecanizado de taladrado y roscado de alta velocidad se utiliza ampliamente en entornos de producción donde la eficiencia y la repetibilidad son fundamentales. Los fabricantes que producen piezas mecánicas con numerosos orificios roscados suelen confiar en este tipo de equipos para aumentar el rendimiento y reducir el tiempo del ciclo.
TAICHUANG presenta esta solución de mecanizado de taladrado y roscado para fabricantes industriales que buscan equipos confiables para el procesamiento de componentes metálicos de alta eficiencia.
|
Modelo |
Unidad |
RT650/T6 |
RT850/T8 |
RT10/T10 |
|
Ataque |
||||
|
Trabajo X - carrera del eje |
milímetros |
600 |
800 |
1000 |
|
Trabajo Y - carrera del eje |
milímetros |
500 |
500 |
500 |
|
Cabeza Z - carrera del eje |
milímetros |
480 |
520 |
520 |
|
Distancia desde la punta del husillo hasta el banco de trabajo |
milímetros |
120 - 600 |
100 - 740 |
100 - 740 |
|
Distancia del centro del husillo a la columna |
milímetros |
515 |
546 |
546 |
|
Banco de trabajo |
|
|
|
|
|
Tamaño del banco de trabajo |
milímetros |
650*480 |
1000*500 |
1000*500 |
|
Carga máxima |
kilos |
600 |
600 |
600 |
|
Número de ranuras en T |
- |
4 |
4 |
4 |
|
T - tamaño de ranura |
milímetros |
14 |
14 |
14 |
|
Huso |
||||
|
Velocidad del husillo (estándar) |
rpm |
20000 |
20000 |
20000 |
|
Velocidad del husillo (opcional) |
rpm |
15000/20000 |
15000/20000 |
15000/20000 |
|
potencia del husillo |
kilovatios |
3,7/5,5 |
3,7/5,5 |
3,7/5,5 |
|
Especificación del extremo del husillo |
- |
BT30 |
BT30 |
BT30 |
|
Alimentar |
|
|
|
|
|
X,Y - avance rápido del eje |
mm/min |
48000 |
48000 |
48000 |
|
Avance rápido del eje Z |
mm/min |
48000 |
48000 |
48000 |
|
Alimentación de corte de tres ejes |
mm/min |
1-10000 |
1-10000 |
1-10000 |
|
Otros |
||||
|
Potencia del motor de tres ejes. |
kilovatios |
2,4/2,4/3,9 |
2,4/2,4/3,9 |
2,4/2,4/3,9 |
|
Precisión de posicionamiento |
milímetros |
±0,005/300 |
±0,005/300 |
±0,005/300 |
|
Repetibilidad |
milímetros |
±0,005/300 |
±0,005/300 |
±0,005/300 |
|
Controlador |
- |
1 |
1 |
1 |
|
Bomba de fluido de corte |
caballos de fuerza |
8 |
8 |
8 |
|
Requisito de energía |
kvá |
5.5 |
5.5 |
5.5 |
|
Especificación de presión de aire |
bar |
4-5 |
4-5 |
4-5 |
|
Peso de la máquina |
kilos |
3000 |
3420 |
3800 |
|
Tamaño de la máquina |
milímetros |
1800*2300*2400 |
2300*2300*2500 |
2600*2300*2500 |
El centro de mecanizado de taladrado y roscado de alta velocidad integra varios procesos de mecanizado comúnmente necesarios en la producción de piezas mecánicas.
La máquina admite operaciones rápidas de perforación en piezas metálicas, lo que permite la creación eficiente de patrones de orificios precisos.
Las operaciones de roscado se pueden completar mediante funciones de roscado rígido que garantizan una formación de rosca precisa y una calidad constante.
Además de taladrar y roscar, la máquina puede realizar operaciones de fresado ligeras, como corte de ranuras y acabado de superficies.
Un cambiador automático de herramientas permite cambiar rápidamente entre diferentes herramientas durante los ciclos de mecanizado, mejorando la productividad.
La alta velocidad del husillo y el rápido movimiento del eje ayudan a reducir el tiempo del ciclo de las operaciones de taladrado y roscado.
El centro de mecanizado de taladrado y roscado de alta velocidad es particularmente adecuado para la producción por lotes de piezas que requieren numerosos orificios y características roscadas.
Las funciones de roscado rígido ayudan a mantener una geometría de rosca precisa en grandes lotes de producción.
La máquina puede procesar diversos componentes metálicos que requieren operaciones de taladrado, roscado y fresado ligero.

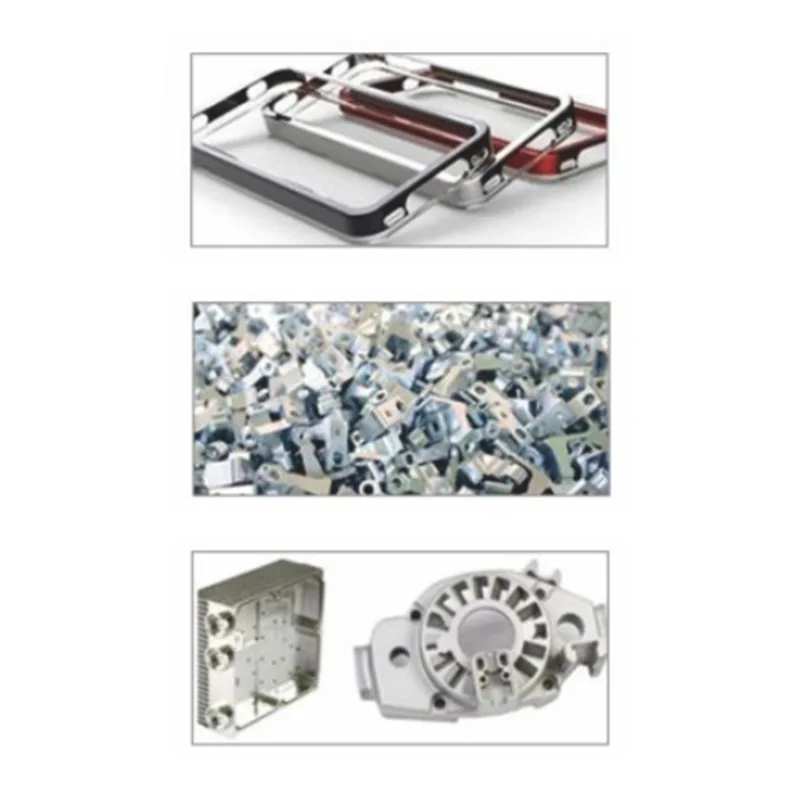

Aplicado al procesamiento de piezas de placas, piezas de discos y piezas de carcasa de tamaño pequeño y mediano en industrias como 3C (PC, teléfonos móviles, comunicaciones), autopartes, fabricación de moldes pequeños y atención médica.
Después de sujetar las piezas una sola vez, se pueden completar múltiples procesos como fresado, taladrado y roscado. Es especialmente adecuado para el procesamiento de lotes pequeños y de una sola pieza.
Sistemas de control de Mitsubishi (Japón), Fanuc (Japón), Syntec (China) o Siemens (Alemania).
Motores de husillo de Mitsubishi (Japón), Fanuc (Japón) o Siemens (Alemania).
Motores y variadores de tres ejes de Mitsubishi (Japón), Fanuc (Japón) o Siemens (Alemania).
Husillos de reconocidas marcas taiwanesas. Guías lineales de HIWIN (Taiwán), PMI (Taiwán), THK (Japón) o (Rexroth, Alemania).
Husillos de bolas de HIWIN (Taiwán), PMI (Taiwán), THK (Japón) o (Rexroth, Alemania).
Tres ejes adoptan rodamientos NSK (Japón).
¿Para qué se utiliza un centro de mecanizado de taladrado y roscado?
Un centro de mecanizado de taladrado y roscado está diseñado para realizar operaciones de taladrado y roscado a alta velocidad en componentes metálicos.
¿En qué se diferencia de un centro de mecanizado convencional?
Las máquinas perforadoras y roscadoras están optimizadas para un procesamiento rápido de orificios y cambios frecuentes de herramientas, lo que las hace más eficientes para piezas con muchos orificios roscados.
¿Qué materiales se pueden procesar?
Los materiales típicos incluyen aluminio, acero al carbono, acero inoxidable y otros metales de ingeniería de uso común.
¿Qué industrias utilizan habitualmente centros de mecanizado de taladrado y roscado?
Industrias como la fabricación de automóviles, la producción de equipos electrónicos y la fabricación de maquinaria industrial utilizan con frecuencia estas máquinas.
¿Puede la máquina realizar operaciones de fresado?
Sí. Además de taladrar y roscar, también se pueden realizar operaciones de fresado ligero según la configuración de las herramientas.
