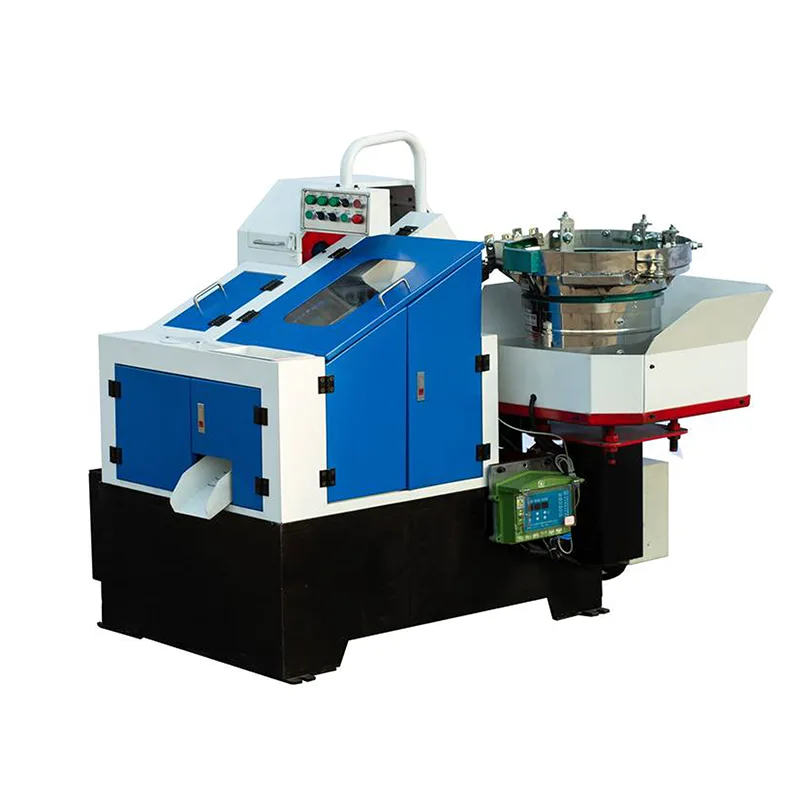

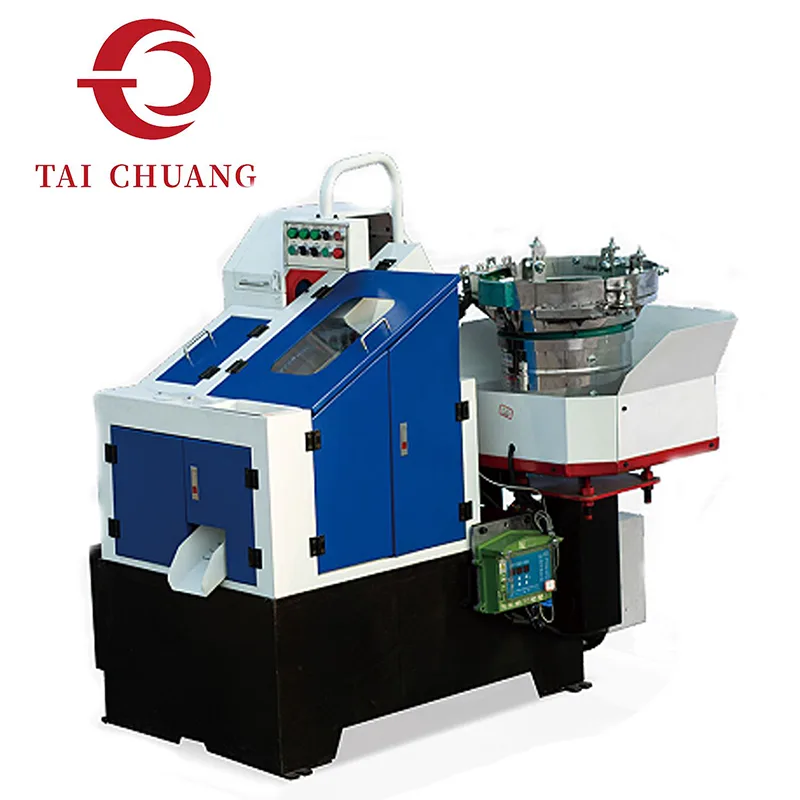

Una máquina laminadora roscadora tipo alimentador vibratorio con engranaje expuesto está diseñada para formar roscas externas mediante laminación en frío mientras utiliza un sistema de vibración para guiar las piezas hacia el área de laminación de manera ordenada. El alimentador por vibración ayuda a alinear los sujetadores antes de rodarlos, lo que permite un flujo de trabajo más fluido y reduce el comportamiento de alimentación aleatorio.

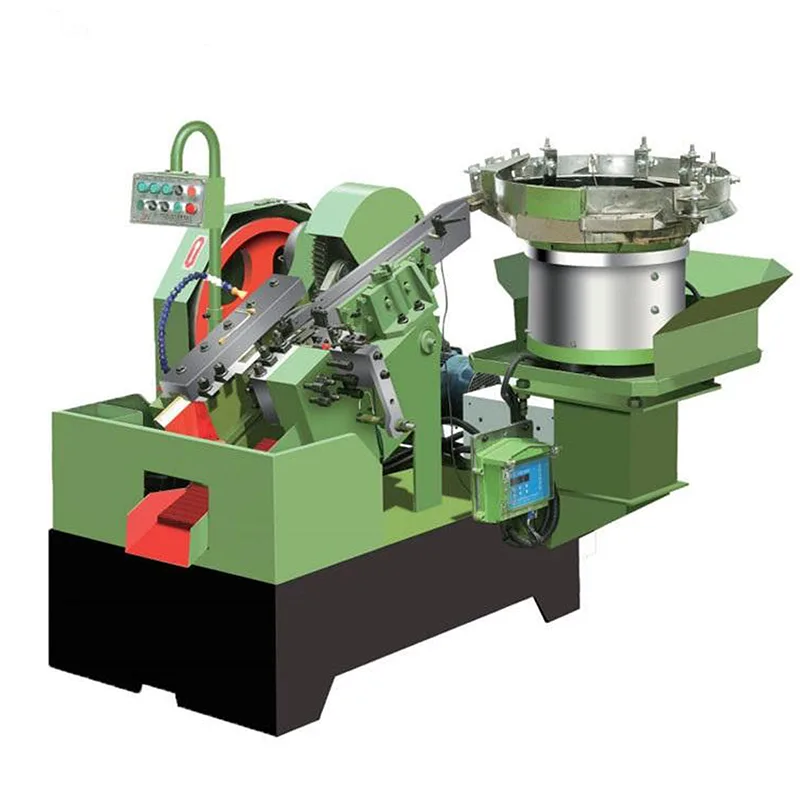

En la configuración de engranajes expuestos, los componentes de la transmisión son abiertamente visibles, lo que permite a los operadores y al personal de mantenimiento observar claramente el movimiento, el acoplamiento y el estado operativo durante la producción. Esta característica estructural suele valorarse en talleres donde la transparencia mecánica y la inspección de rutina son importantes.
| Modelo | Diámetro máx. en blanco/mm | Longitud máx. en blanco/mm | Matrices móviles estacionarias Longitud/mm | Capacidad/piezas/min | Potencia del motor principal/kw | Volumen (L*W*H)/m | Peso/kg | |
| TC3-20Z | 3 | 20 | 55*18*20 | 45*18*20 | 330-380 | 0.75 | 1,30*0,98*1,30 | 250 |
| TC4-25Z | 4 | 25 | 80*20*25 | 65*20*25 | 280-330 | 2.2 | 1,57*1,05*1,50 | 320 |
| TC4-40Z | 5 | 40 | 89*25*40 | 76*25*40 | 260-300 | 2.2 | 1,60*1,44*1,55 | 850 |
| TC5-50Z | 5 | 50 | 105*25*50 | 90*25*50 | 220-260 | 3.0 | 1,67*1,35*1,50 | 950 |
| TC5-65Z | 6 | 65 | 105*25*65 | 90*25*65 | 120-140 | 3.0 | 1,70*1,36*1,50 | 1000 |
| TC6-80Z | 8 | 82 | 125*25*80 | 110*25*80 | 80-100 | 4.0 | 1,75*1,52*1,50 | 1100 |
| TC6-120Z | 8 | 120 | 125*25*120 | 110*25*120 | 80-100 | 4.0 | 1,70*1,60*1,30 | 1200 |
| TC8-80Z | 10 | 80 | 140*30*80 | 125*30*80 | 80-100 | 5.5 | 1,85*1,50*1,20 | 1650 |
| TC8-130Z | 10 | 130 | 140*30*130 | 125*30*130 | 80-100 | 7.5 | 1,85*1,50*1,25 | 1850 |
| TC8-300Z | 8 | 300 | 140*30*300 | 125*30*300 | 40-60 | 7.5 | 2,37*2,15*1,62 | 2100 |
| TC10-100Z | 12 | 100 | 170*30*100 | 150*30*100 | 70-90 | 7.5 | 2,00*1,70*1,35 | 1950 |
| TC12-120Z | 14 | 120 | 210*40*120 | 190*40*120 | 40-50 | 11 | 2,67*1,93*1,60 | 2800 |
| TC16-200Z | 18 | 200 | 260*45*200 | 230*45*200 | 30-40 | 30 | 2,75*2,10*1,65 | 5800 |
La estabilidad de la alimentación juega un papel importante en la consistencia del enrollado del hilo. Los sistemas de alimentación por vibración se seleccionan comúnmente para ayudar a controlar la orientación y el flujo de las piezas antes de rodar. Cuando las piezas ingresan al área de laminación de manera más consistente, el proceso de laminación en sí se vuelve más predecible.
En entornos de producción prácticos, la alimentación por vibración ayuda a reducir las paradas irregulares y favorece un ritmo más suave, especialmente cuando se procesan sujetadores estándar con dimensiones consistentes.
En comparación con los diseños de transmisión cerrados, la configuración expuesta del engranaje enfatiza la claridad estructural y la accesibilidad. Esta máquina laminadora de hilos suele ser elegida por compradores que priorizan un diseño mecánico sencillo y la facilidad de observación durante la operación diaria.
El diseño se centra en un comportamiento de rodadura estable, una calidad de rosca repetible y un funcionamiento predecible. Está destinado a aplicaciones donde no se requieren cambios frecuentes de parámetros y la estabilidad del proceso es una preocupación principal.
Esta máquina laminadora de roscado tipo alimentador vibratorio con engranaje expuesto se usa comúnmente para formar roscas en pernos, tornillos y sujetadores similares aplicados en hardware de construcción, ensamblajes mecánicos, componentes automotrices y productos industriales en general. La idoneidad de la aplicación real se evalúa según los dibujos confirmados, el tipo de material y el diseño de rosca revisados durante el proceso de abastecimiento.
Para respaldar la entrega internacional, se aplica embalaje estándar de exportación. Las máquinas están fijadas y protegidas de forma segura para reducir el riesgo de daños durante el transporte. Se utilizan protección de superficies y etiquetado claro para respaldar la carga, descarga y manipulación in situ seguras.
El embalaje adecuado juega un papel importante para garantizar que el equipo llegue en buenas condiciones y esté listo para su instalación.
