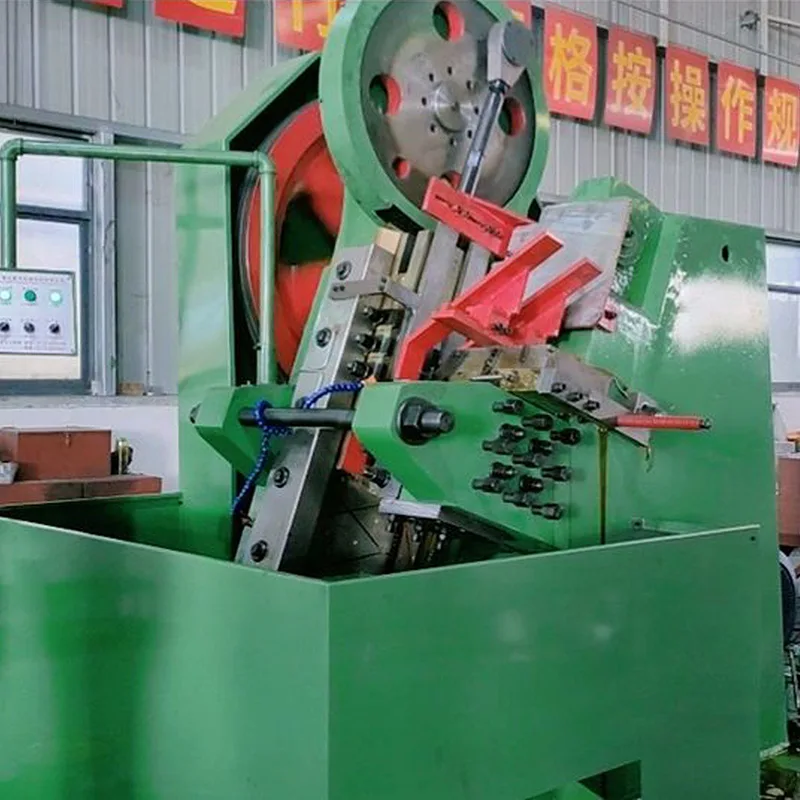

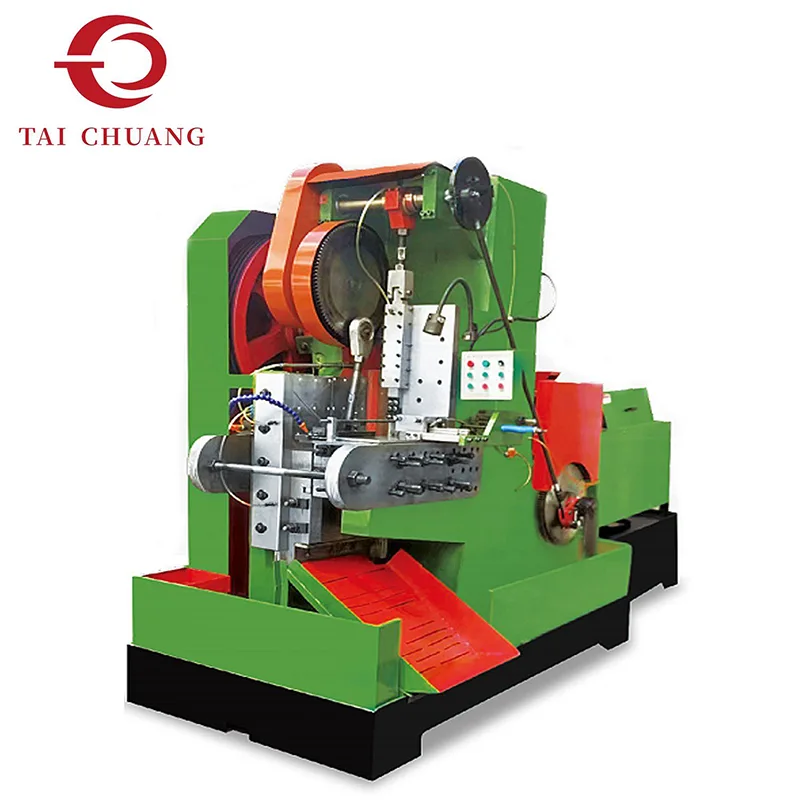

La máquina laminadora automática de corte y roscado está diseñada para combinar la alimentación de material, el corte longitudinal y la formación de roscas en un proceso continuo y coordinado. En comparación con las soluciones de roscado convencionales que se basan en piezas precortadas, esta estructura integrada ayuda a mejorar la consistencia de la longitud y reduce los pasos intermedios de manipulación.
Este tipo de máquina laminadora de roscas se aplica comúnmente para tornillos sin cabeza y sujetadores de varillas largas, donde el control preciso de la longitud y la alineación axial estable son fundamentales. La materia prima se alimenta automáticamente, se corta a la longitud requerida y se transfiere directamente a la sección de laminado, lo que permite formar roscas sin reposicionar la pieza de trabajo.
| Modelo | FR6-80 | FR8-100 | FR10-100 | FR12-120 |
| Diámetro máx. en blanco/mm | 8 | 10 | 12 | 14 |
| Longitud máx. en blanco/mm | 80 | 100 | 100 | 120 |
| Troqueles móviles Longitud estacionaria/mm | 125*25*80 | 140*30*100 | 170*30*100 | 210*40*120 |
| 110*25*80 | 125*30*100 | 150*30*100 | 190*40*120 | |
| Capacidad/piezas/min | 85 | 70 | 65 | 55 |
| Potencia del motor principal/kw | 4 | 5.5 | 7.5 | 11 |
| Volumen (largo x ancho x alto)/cm | 140*155*170 | 220*150*190 | 260*155*210 | 300*180*235 |
| Peso/kg | 1800 | 2800 | 3800 | 5500 |

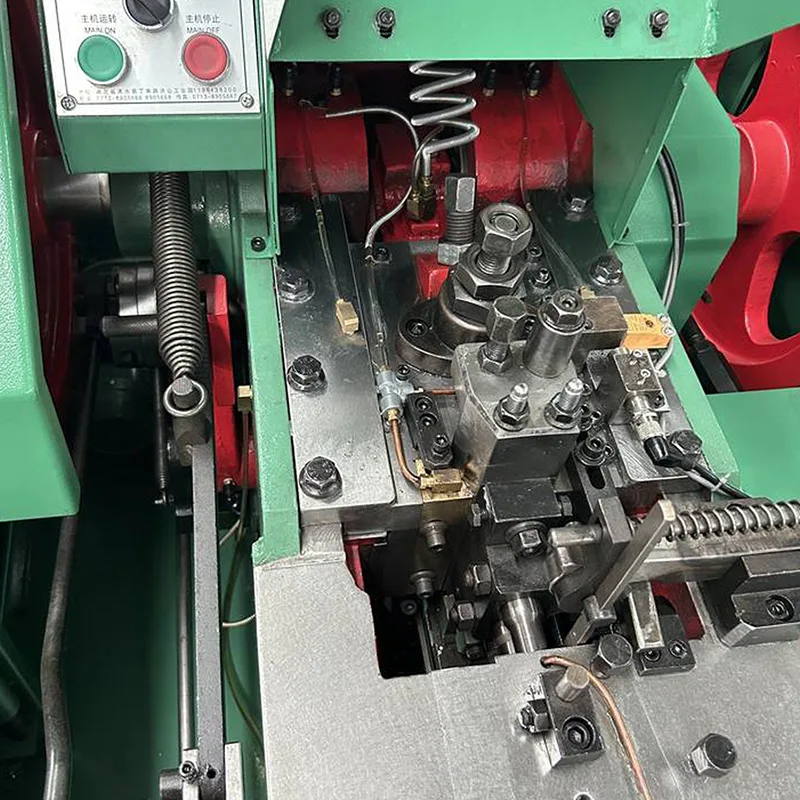

El proceso de trabajo comienza con la alimentación automática del material, donde el material en barras o alambre se guía en una secuencia controlada hacia la unidad de corte. El mecanismo de corte separa cada pieza a una longitud preestablecida, asegurando la consistencia antes de la formación del hilo.

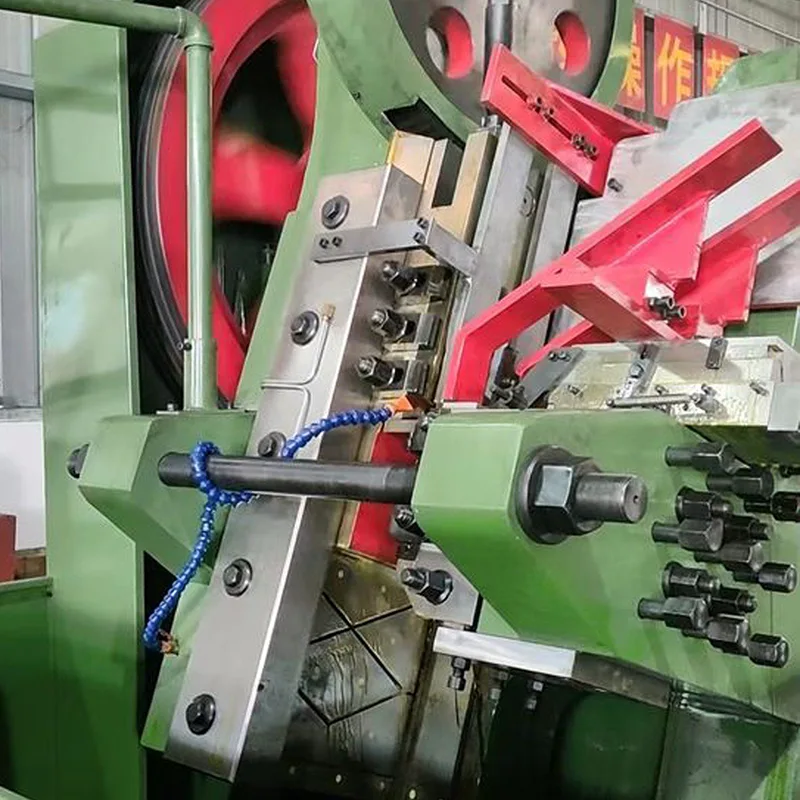

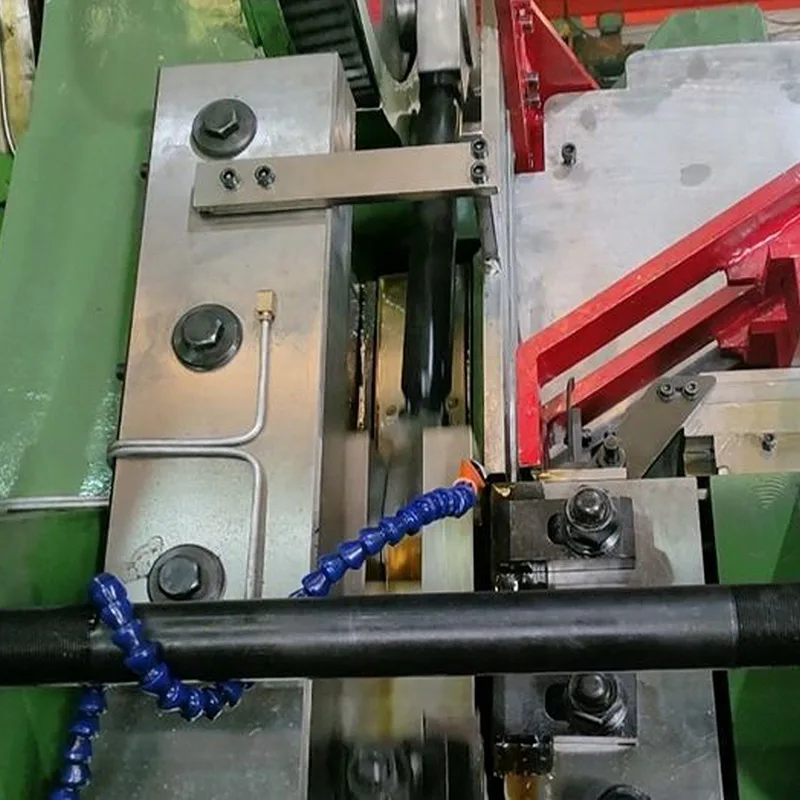

Después del corte, la pieza de trabajo se transfiere directamente a la zona de laminación. La formación de roscas se completa mediante deformación en frío utilizando matrices de laminación en lugar de virutas de corte. Este método admite perfiles de rosca uniformes y un acabado superficial estable basado en parámetros de laminado definidos.
En comparación con los pasos separados de corte y roscado, una máquina laminadora automática de corte y roscado puede ayudar a:
Mejorar la repetibilidad de longitud entre piezas terminadas
Reducir los errores de manejo causados por múltiples transferencias
Simplifique la planificación del flujo de trabajo y la coordinación del operador
Mantenga una apariencia consistente del hilo en todas las tiradas de producción.

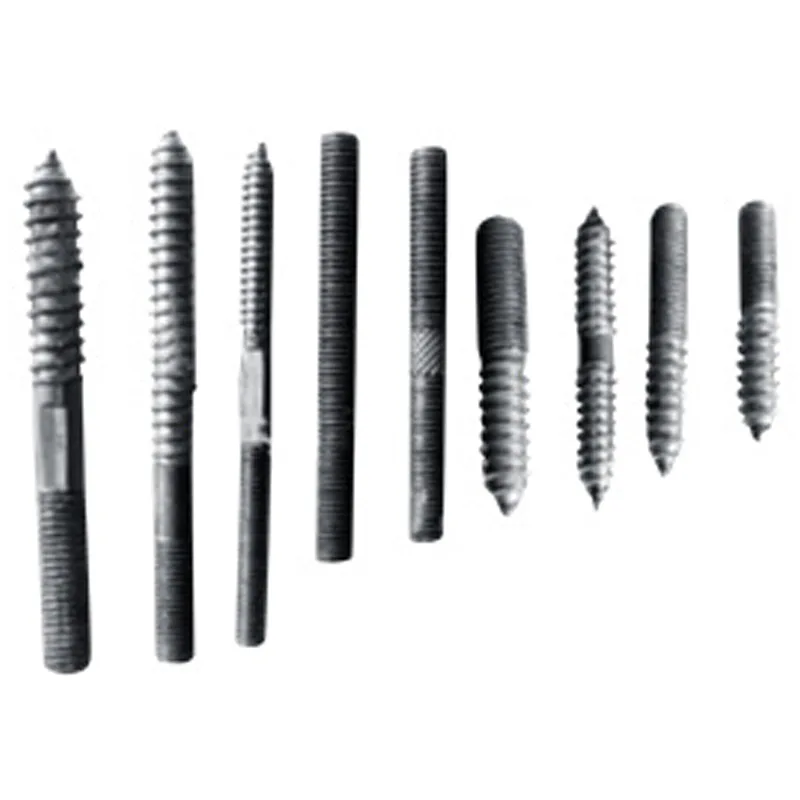

¿Qué tipos de productos son adecuados para esta máquina?
Esta máquina se aplica principalmente para tornillos sin cabeza y sujetadores de varilla larga que requieren tanto corte longitudinal como laminado de rosca en un solo proceso.
¿En qué se diferencia esta máquina de las máquinas laminadoras de hilo estándar?
A diferencia de las máquinas que requieren espacios en blanco precortados, este modelo integra alimentación, corte y laminado, lo que ayuda a mejorar la consistencia de la longitud y la eficiencia del flujo de trabajo.
¿La calidad del hilo se ve afectada por el proceso de corte?
La etapa de corte se completa antes del laminado, y la formación del hilo se logra mediante la deformación por laminado, lo que mantiene perfiles de hilo estables cuando se ajusta adecuadamente.
