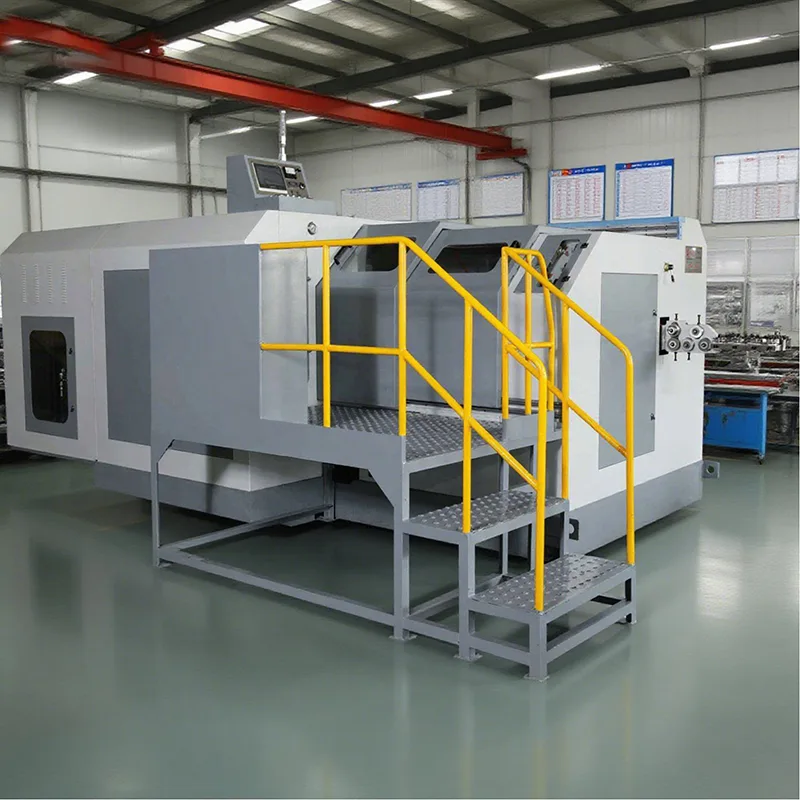

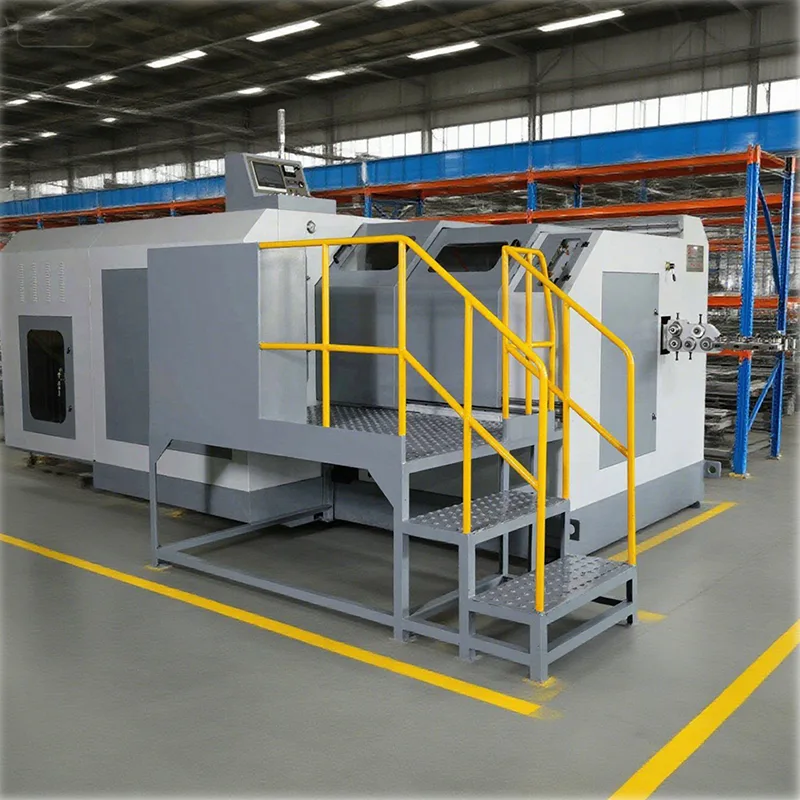

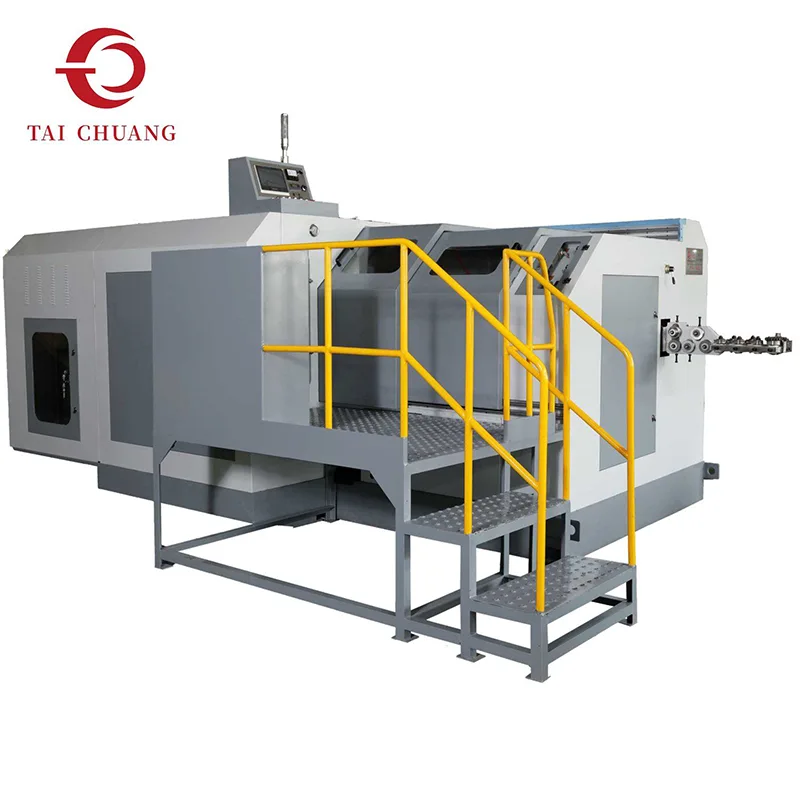

Formador de pernos de 4 estaciones

Como parte de la gama de máquinas de cabezal en frío, la formadora de pernos de 4 estaciones suministrada por TAICHUANG amplía la capacidad de conformado a través de una etapa de cabezal adicional. El proceso de cuatro pasos permite una redistribución más gradual del material y una conformación refinada de la cabeza, lo que hace que esta configuración sea adecuada para diseños de sujetadores que requieren un control dimensional más estricto y una mayor flexibilidad de conformado. ¡Elíjanos como su proveedor y obtenga una cotización de fábrica hoy!

Enviar Consulta

Descripción del Producto

Un formador de pernos de 4 estaciones mejora el proceso de conformado al distribuir la deformación en una estación adicional. Esto permite que el material fluya más gradualmente durante el avance, lo que reduce la concentración de tensiones y mejora la consistencia de la forma para diseños de pernos más exigentes.

Dentro de las aplicaciones de máquinas de estampación en frío, la estación adicional ofrece mayor libertad en el diseño de herramientas y la lógica de conformado. Admite cabezas de pernos con arandelas, bridas o contornos especiales que son difíciles de lograr en un proceso de tres etapas. Al controlar la deformación paso a paso, el formador de pernos de 4 estaciones ayuda a mejorar la simetría y la calidad de la superficie.

TAICHUANG presenta esta opción de formador de pernos para compradores que necesitan una compatibilidad de diseño de sujetadores más amplia y buscan equilibrar la complejidad del conformado con un comportamiento de producción estable.

Especificaciones del producto

Modelo	Unidad	SJBF-44L	SJBF-64S	SJBF-64L	SJBF-84S	SJBF-84L	SJBF-84LL
Estación de forja	No.	4	4	4	4	4	4
fuerza de forja	kg	15000	45000	45000	75000	80000	80000
Diámetro máximo de corte	milímetros	Φ6	Φ8	Φ10	Φ10	Φ10	Φ10
Longitud máxima de corte	milímetros	70	100	145	110	200	230
Rango de velocidad	unidades/min	160-250	140-250	80-150	120-220	50-130	60-120
Accidente cerebrovascular PKO	milímetros	10	15	30	26	26	30
K.O.Stroke	milímetros	65	85	135	90	170	215
Trazo de diapositiva principal	milímetros	100	136	210	140	270	370
motor principal	kilovatios	11	15	15	22	22	22
Tamaño del troquel de corte	milímetros	Φ20*30L	Φ30*45L	Φ30*55L	Φ35*50L	Φ35*59L	Φ35*60L
Tamaño del troquel de punzonado	milímetros	Φ32*62L	Φ40*90L	Φ40*90L	Φ45*115L	Φ45*115L	Φ45*115L
Tamaño del troquel principal	milímetros	Φ38*75L	Φ50*110L	Φ50*155L	Φ60*120L	Φ60*190L	Φ60*240L
Paso de troquel	milímetros	48	60	60	80	80	80
Dimensión de la máquina (L"W"H)	centímetro	277185118,5	350200170	380200170	420230190	560240220	650245220
Levantamiento de peso de referencia	Tonelada	4.5	9	11	13.5	18	22
Tamaño normal de perno	milímetros	2-4	3-6	3-6	5-8	5-8	5-8
Longitud del mango del espacio en blanco	milímetros	10-60	10-70	25-125	15-77	25-160	70-205

Modelo	Unidad	SJBF-104S	SJBF-104L	SJBF-134S	SJBF-134L	SJBF-134LL	SJBF-134UL
Estación de forja	No.	4	4	4	4	4	4
fuerza de forja	kg	85000	85000	120000	130000	130000	155000
Diámetro máximo de corte	milímetros	Φ12	Φ12	Φ15	Φ15	Φ15	Φ18
Longitud máxima de corte	milímetros	135	190	145	200	305	450
Rango de velocidad	unidades/min	95-160	70-130	100-150	75-120	50-80	32-60
Accidente cerebrovascular PKO	milímetros	30	30	30	40	40	60
K.O.Stroke	milímetros	115	170	115	170	280	420
Trazo de diapositiva principal	milímetros	190	280	200	270	380	580
motor principal	kilovatios	30	30	30	37	37	45
Tamaño del troquel de corte	milímetros	Φ45*59L	Φ45*59L	Φ63*69L	Φ63*69L	Φ55*70L	Φ58*80L
Tamaño del troquel de punzonado	milímetros	Φ53*115L	Φ53*115L	Φ60*130L	Φ60*130L	Φ60*229L	Φ60*229L
Tamaño del troquel principal	milímetros	Φ75*135L	Φ75*185L	Φ86*135L	Φ86*190L	Φ86*305L	Φ86*4540L
Paso de troquel	milímetros	94	94	98	110	110	110
Dimensión de la máquina (L"W"H)	centímetro	450260210	520260230	460270200	530280230	710310260	800350300
Levantamiento de peso de referencia	Tonelada	17	21	22	26	38	50
Tamaño normal de perno	milímetros	6-10	6-10	8-12.7	8-14	8-14	8-14
Longitud del mango del espacio en blanco	milímetros	15-110	20-160	20-110	25-160	60-270	120-400

Modelo	Unidad	SJBF-164S	SJBF-164LL	SJBF-164UL	SJBF-204L	SJBF-204LL	SJBF-254SL
Estación de forja	No.	4	4	4	4	4	4
fuerza de forja	kg	220000	220000	230000	380000	380000	450000
Diámetro máximo de corte	milímetros	Φ18	Φ20	Φ23	Φ23	Φ23	Φ30
Longitud máxima de corte	milímetros	200	350	510	240	360	260
Rango de velocidad	unidades/min	70-110	40-70	35-50	50-80	40-65	40-70
Accidente cerebrovascular PKO	milímetros	45	45	60	50	50	40
K.O.Stroke	milímetros	170	320	510	220	320	210
Trazo de diapositiva principal	milímetros	260	490	670	346	496	330
motor principal	kilovatios	55	55	75	75	75	110
Tamaño del troquel de corte	milímetros	Φ60*90L	Φ64*100L	Φ74*120L	Φ75*120L	Φ75*120L	Φ80*130L
Tamaño del troquel de punzonado	milímetros	Φ75*185L	Φ75*185L	Φ75*250L	Φ90*215L	Φ90*215L	Φ120*270L
Tamaño del troquel principal	milímetros	Φ100*190L	Φ100*345L	Φ100*510L	Φ125*240L	Φ125*345L	Φ140*250L
Paso de troquel	milímetros	120	120	120	140	140	160
Dimensión de la máquina (L"W"H)	centímetro	650310260	870320300	1000320340	760320300	870320320	830430330
Levantamiento de peso de referencia	Tonelada	43	60	80	62	75	105
Tamaño normal de perno	milímetros	10-16	10-16	12-20	12-20	12-20	14-27
Longitud del mango del espacio en blanco	milímetros	20-160	70-310	150-490	25-210	70-310	35-210

Modelo	Unidad	SJBF-254L	SJBF-254LL	SJBF-304L	SJBF-304LL	SJBF-384LL
Estación de forja	No.	4	4	4	4	4
fuerza de forja	kg	450000	450000	600000	600000	900000
Diámetro máximo de corte	milímetros	Φ30	Φ30	Φ38	Φ38	Φ42
Longitud máxima de corte	milímetros	320	380	400/430	450	500
Rango de velocidad	unidades/min	35-65	35-60	30-50	25-45	25-40
Accidente cerebrovascular PKO	milímetros	45	45	50	60	60
K.O.Stroke	milímetros	280	315	330/380	420	442
Trazo de diapositiva principal	milímetros	420	510	520/540	620	656
motor principal	kilovatios	110	110	132	132	200
Tamaño del troquel de corte	milímetros	Φ99*150L	Φ99*150L	Φ118*180L	Φ118*180L	Φ120*180L
Tamaño del troquel de punzonado	milímetros	Φ120*270L	Φ120*270L	Φ140*270L	Φ140*300L	Φ150*300L
Tamaño del troquel principal	milímetros	Φ148*300L	Φ148*345L	Φ185*355L/Φ185/380L	Φ185*460L	Φ215*480L
Paso de troquel	milímetros	160	160	200	200	235
Dimensión de la máquina (L"W"H)	centímetro	910420350	980420350	1000470460	1100490400	1200500410
Levantamiento de peso de referencia	Tonelada	120	125	170	200	220
Tamaño normal de perno	milímetros	14-27	14-27	24-30	24-30	24-42
Longitud del mango del espacio en blanco	milímetros	60-260	70-310	60-320/80-350	70-400	150-420

Ventajas de formación

Paso de formación adicional para diseños de cabeza complejos

Control mejorado de la simetría y las dimensiones de la cabeza.

Flexibilidad de herramientas mejorada

Compatibilidad más amplia con el diseño de sujetadores

Campos de aplicación

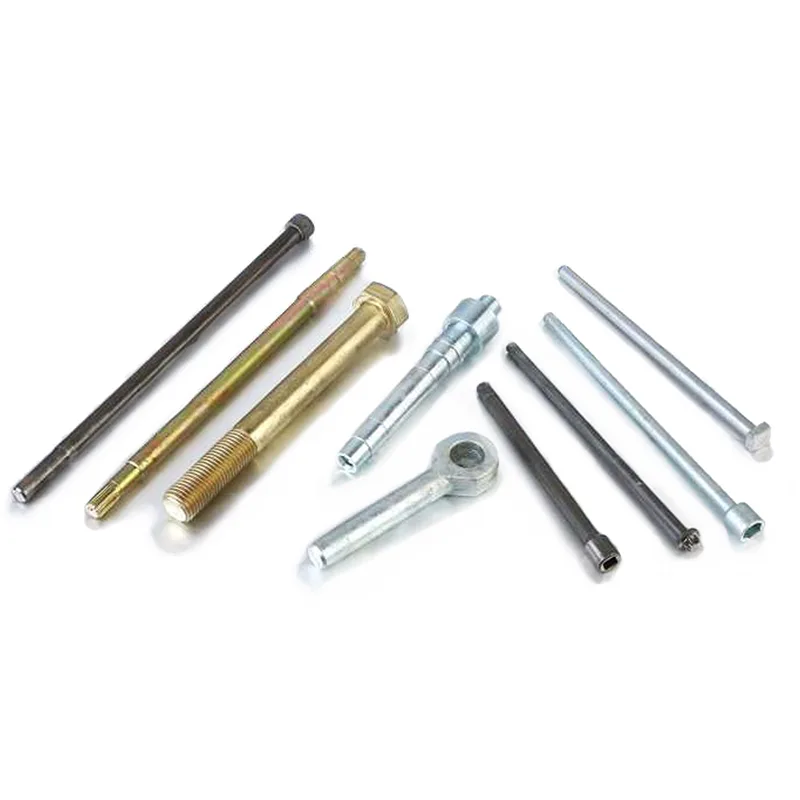

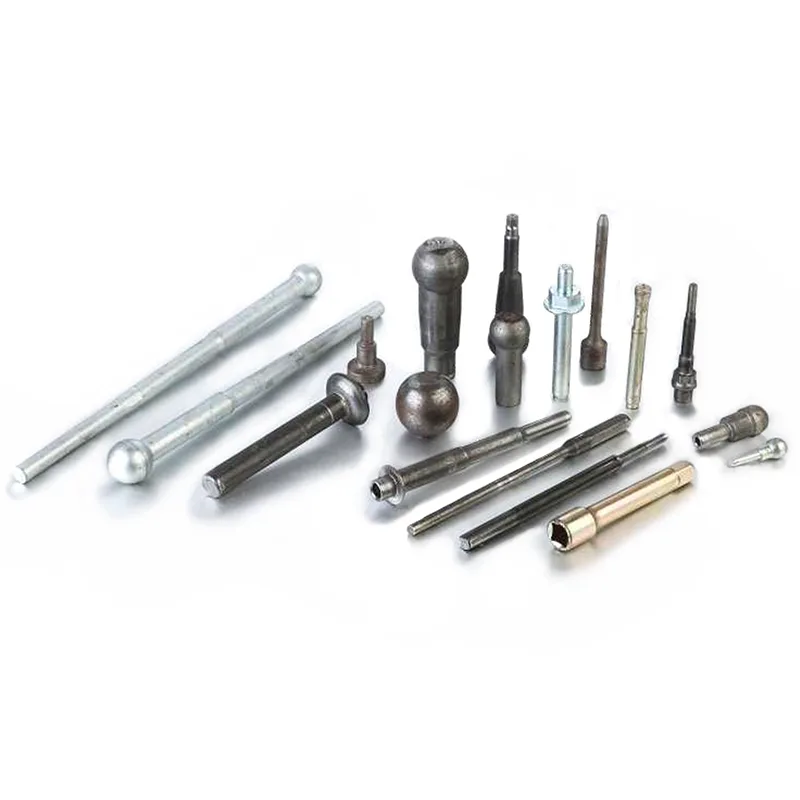

sujetadores automotrices

Pernos estructurales

Sujeciones para maquinaria y equipos.

Diseños de pernos personalizados

Preguntas frecuentes

P1: ¿En qué se diferencia un formador de pernos de 4 estaciones de un modelo de 3 estaciones?

La estación adicional permite un conformado más gradual y admite formas de pernos más complejas.

P2: ¿Es adecuado para sujetadores de precisión?

Sí, a menudo se selecciona para aplicaciones que requieren una mejor consistencia dimensional.
